PEG226HJ4330QE1

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 3.3mF 25V -10%~30% 34mΩ@ 100Hz 2000h@ 150°C 3.115A@ 100Hz 通孔安装 37mm(长度)
供应商型号: U-PEG226HJ4330QE1
供应商: 云汉优选
标准整包数: 1

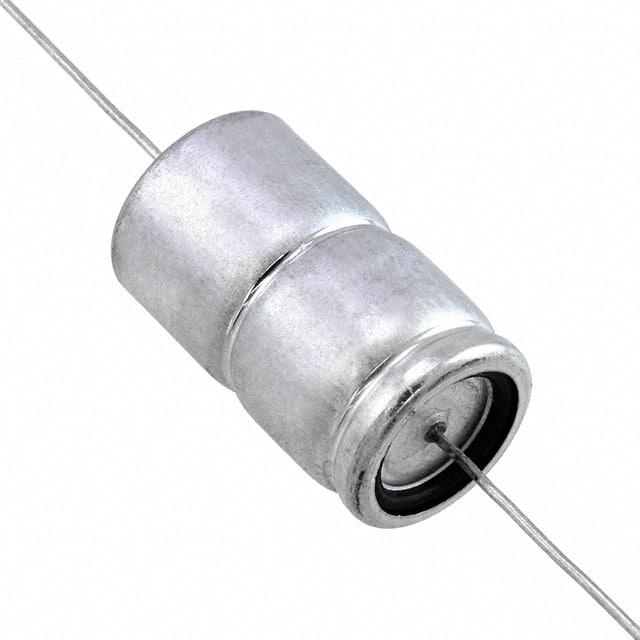

KEMET 铝电解电容 PEG226HJ4330QE1

PEG226HJ4330QE1概述

    KEMET PEG226 Axial Aluminum Electrolytic Capacitor

    产品简介


    KEMET PEG226是一款高性能的径向电解电容器,专为汽车应用而设计,具备极高需求的特点。这款电容器以其出色的电气性能而著称,特别适用于移动和航空安装。

    技术参数


    - 额定电压:25 VDC到80 VDC
    - 电容范围:250 μF 到 4700 μF
    - 工作温度:-40°C 到 +150°C
    - 振动测试:最大加速度20g,振幅1.5mm,频率范围10Hz到2000Hz,持续3个22小时会话
    - 寿命:+125°C下可达6300小时,+150°C下可达2000小时
    - 漏电流:公式I = 0.003CV + 4.0 (μA)
    - 纹波电流:最高达28 ARMS,连续负载
    - 耐久性测试:在+150°C环境下,最长测试时间为2000小时
    - 阻抗:低ESR,是由于低电阻电解液/纸系统和全焊接设计的结果

    产品特点和优势


    - 高可靠性:通过AEC-Q200汽车级认证,满足汽车行业的严格要求。
    - 高耐温性:可在高达+150°C的高温环境下工作,显著提升应用的稳定性。
    - 极高的纹波电流:可承受高达28 ARMS的纹波电流,保证了高可靠性和耐用性。
    - 振动抵抗:采用全焊接设计,增强了机械强度,能够在恶劣环境下保持良好的电气性能。
    - 环保材料:符合RoHS和REACH标准,不含卤素,保证了绿色生产。

    应用案例和使用建议


    - 汽车应用:如发动机管理系统、车身电子控制单元(ECU)等。
    - 航空应用:飞机内部控制系统,能够承受高强度振动和极端温度。
    - 移动设备:便携式电子设备,需要长期稳定性能。
    使用建议:
    1. 在高振动环境中使用时,确保电容器牢固固定,避免因振动导致的损坏。
    2. 在极端温度条件下,注意散热以延长使用寿命。

    兼容性和支持


    - 兼容性:适用于大多数轴向铝电解电容器的应用。
    - 支持:KEMET提供详尽的技术支持和维护服务,确保客户在使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    - 问题一:纹波电流过大
    - 解决方案:检查电源电路是否存在问题,考虑添加额外的滤波电容器来减少纹波。
    - 问题二:电容器老化
    - 解决方案:定期进行性能测试,并根据结果更换电容器,避免因老化导致的故障。
    - 问题三:安装不稳固导致接触不良
    - 解决方案:确保电容器在安装时牢固固定,检查引线是否正确连接。

    总结和推荐


    综上所述,KEMET PEG226是一款性能卓越的电解电容器,尤其适合汽车、航空以及移动设备应用。它不仅具有优秀的电气性能和高可靠性,还具备出色的环境适应能力。鉴于其广泛的应用前景和可靠的品质,强烈推荐用于对稳定性和耐久性有较高要求的场合。

PEG226HJ4330QE1参数

参数
电容值 3.3mF
额定电压 25V
容差 -10%~30%
ESR-等效串联电阻 34mΩ@ 100Hz
工作寿命 2000h@ 150°C
纹波电流 3.115A@ 100Hz
长*宽*高 37mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 散装

PEG226HJ4330QE1厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PEG226HJ4330QE1数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET PEG226HJ4330QE1 PEG226HJ4330QE1数据手册

PEG226HJ4330QE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.9396 ¥ 41.9866
75+ $ 4.1509 ¥ 35.2826
200+ $ 3.8964 ¥ 33.1194
350+ $ 3.7026 ¥ 31.4721
库存: 928
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1049.66
