R46KR410000P0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±10% 聚丙烯 27.5mm 通孔安装 32mm*9mm*9mm
供应商型号: 399-R46KR410000P0K-ND
供应商: Digi-Key
标准整包数: 1632

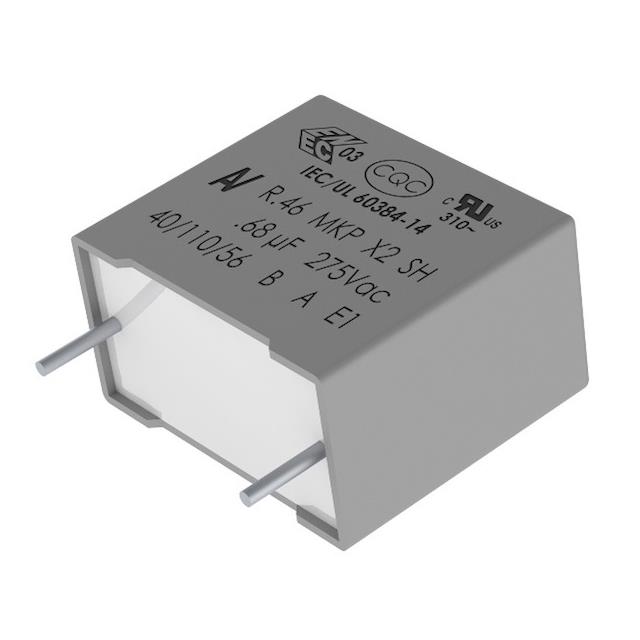

KEMET 薄膜电容 R46KR410000P0K

R46KR410000P0K概述

    KEMET R46 系列 X2 类别聚丙烯薄膜 EMI 抑制电容器技术概述



    1. 产品简介




    KEMET R46 系列属于X2类别聚丙烯薄膜电容器,专为电磁干扰(EMI)抑制而设计。该系列主要用于线间应用场合,特别是在电容故障不会导致触电风险的应用中。适用于全球范围内的电子设备,能够确保在安全要求严苛的环境中提供可靠的EMI抑制能力。


    2. 技术参数




    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.033 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 容差: ±10%, ±20%
    - 工作温度范围: -40°C 至 +110°C
    - 额定气候等级: 40/110/56, 符合 IEC 60068–1
    - 耐压测试: 工厂全检 2,200 VDC/1,500 VAC
    - 认证: ENEC, UL, cUL, CQC
    - 自愈性能: 具备自我修复功能
    - 封装材料: 自熄树脂封装,符合 UL 94 V–0 标准


    3. 产品特点和优势




    - 高可靠性: 经过严格测试和认证,适合严苛环境下的应用。
    - 自愈功能: 在某些故障情况下能够自行恢复,提高整体系统的稳定性。
    - 兼容多种电压和温度环境: 广泛的工作范围使得R46系列能够适应各种应用场景。
    - 环保设计: 符合RoHS标准,不含铅。
    - 易于集成: 多种引脚间距选项,便于不同的组装需求。


    4. 应用案例和使用建议




    R46系列电容器可以广泛应用于电源、照明系统、工业设备等多种电子产品中,特别是在需要电磁干扰抑制的应用中。使用时需注意以下几点:
    - 遵循制造商提供的焊接工艺指南,避免过热损伤。
    - 手动焊接时,焊铁温度应设置为350°C,持续时间不超过3秒。
    - 波峰焊接时,峰值温度不应超过制造商推荐值,以防止内部元件受损。


    5. 兼容性和支持




    - 兼容性: R46系列与标准焊接工艺和设备兼容,但应避免过高温环境。
    - 支持: KEMET提供了详细的焊接工艺指导,并通过官网提供技术支持。


    6. 常见问题与解决方案




    - Q: 如何避免在焊接过程中损坏电容器?
    - A: 遵循制造商提供的焊接工艺参数,避免高温焊接过程。

    - Q: 如何判断电容器是否损坏?
    - A: 检查电容器是否有外观上的损坏或测量其阻抗,确保其符合技术参数。


    7. 总结和推荐




    KEMET R46系列电容器凭借其高性能、可靠性和广泛的适用性,在市场上具有显著的竞争优势。无论是研发阶段还是批量生产,都强烈推荐使用该系列产品。其优越的自愈性能和良好的焊接兼容性使其成为众多EMI抑制应用的理想选择。同时,制造商提供的详细支持文档也将帮助用户更好地利用这些产品。

R46KR410000P0K参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
引线间距 27.5mm
额定电压-AC -
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 32mm*9mm*9mm
安装方式 通孔安装
应用等级 工业级
包装方式 托盘

R46KR410000P0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KR410000P0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KR410000P0K R46KR410000P0K数据手册

R46KR410000P0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1632+ $ 0.8491 ¥ 7.1061
库存: 0
起订量: 1632 增量: 1
交货地:
最小起订量为:1632
合计: ¥ 0
