C0603X102J5GACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±5% C0G(NP0) 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2760673
供应商: 海外现货
标准整包数: 10

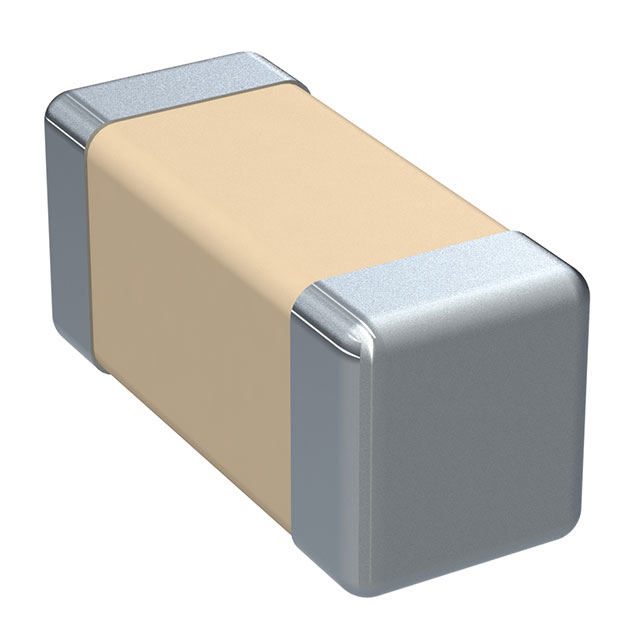

KEMET 陶瓷电容 C0603X102J5GACTU

C0603X102J5GACTU概述


    产品简介


    本产品是一款表面贴装多层陶瓷电容器(MLCC),属于SMD Comm C0G Flex系列。这款电容器的主要功能是为电子设备提供稳定的电容值,适用于各种高频和精密电路中。它具有高稳定性、低损耗等特点,特别适合用于温度敏感型应用,如通讯设备、汽车电子和医疗设备等。

    技术参数


    - 封装尺寸:0603 (1.6mm x 0.8mm x 0.8mm)
    - 引脚间距:最小0.4mm
    - 焊接端子:柔性端子
    - 电容值:1000pF
    - 测量条件:1MHz, 1.0Vrms
    - 电容容差:±5%
    - 额定电压:50VDC
    - 介电强度:125VDC
    - 工作温度范围:-55°C ~ +125°C
    - 温度系数:C0G
    - 温度变化率:30ppm/°C
    - 损耗因子:0.1% @ 1MHz, 1.0Vrms
    - 老化率:0%损失/十年
    - 绝缘电阻:100GΩ
    - 符合RoHS标准
    - 湿度等级:1级
    - 典型重量:4.6mg
    - 保存期限:78周

    产品特点和优势


    - 超稳定性能:C0G介电材料确保了出色的温度稳定性,适用于需要高精度和温度稳定的场合。
    - 高可靠性:柔性端子设计提高了焊接可靠性和机械耐久性。
    - 低损耗:损耗因子极低,确保信号传输过程中的能量损失极小。
    - 长期稳定性:零老化率保证了电容器在长时间使用后的性能稳定。

    应用案例和使用建议


    应用案例
    此款电容器广泛应用于通讯设备(如射频模块)、汽车电子(如传感器)和医疗设备(如心率监测仪)等领域。例如,在射频模块中,它的高稳定性可以确保信号的纯净度;在汽车传感器中,能够承受恶劣的工作环境。
    使用建议
    1. 在安装时,确保焊接面清洁,避免氧化导致接触不良。
    2. 针对高频应用,需考虑电容的ESR(等效串联电阻)和ESL(等效串联电感),以减少高频噪声干扰。
    3. 对于温度敏感的应用,尽量避免将电容器放置在热源附近,以防止因温升引起的性能漂移。

    兼容性和支持


    该产品可与其他同类SMD电容器互换使用,适用于各种标准PCB组装工艺。KEMET公司为购买者提供了全面的技术支持和服务,包括产品选型指南和技术咨询。

    常见问题与解决方案


    1. 问题:安装后电容值偏差较大。
    - 解决方案:检查焊接质量,确认是否有虚焊或短路现象;重新校准测量仪器,以排除测量误差。
    2. 问题:产品出现老化现象。
    - 解决方案:确认是否超过了规定的保存期限;严格按照存储条件存放,避免受潮和高温环境影响。

    总结和推荐


    总体来看,这款SMD Comm C0G Flex系列的MLCC具有出色的稳定性和可靠性,特别适合需要高精度和温度稳定性的应用场景。无论是通讯设备、汽车电子还是医疗设备,都能发挥出其优势。因此,我们强烈推荐使用这款电容器。
    希望以上信息对您选择合适的电容器有所帮助!

C0603X102J5GACTU参数

参数
电容值 1nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

C0603X102J5GACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603X102J5GACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603X102J5GACTU C0603X102J5GACTU数据手册

C0603X102J5GACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
