R474N31005001-K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±10% 聚丙烯 22.5mm 1KV 440V 通孔安装 26.5mm*7mm*16.1mm
供应商型号:
供应商:
标准整包数: 0

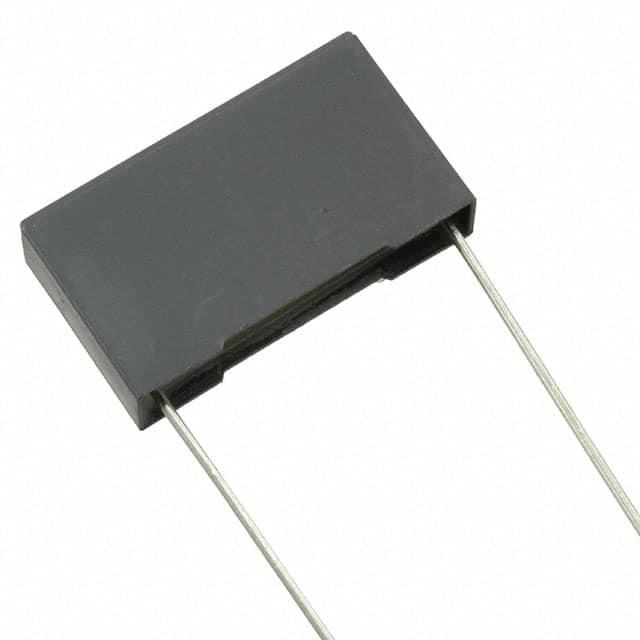

KEMET 薄膜电容 R474N31005001-K

R474N31005001-K概述


    产品简介


    KEMET公司的R474N31005001K是一款专为汽车应用设计的X2等级金属化聚丙烯薄膜电容器。其基本功能是提供稳定的电容值和出色的介电特性,以确保在高压交流和直流环境下的高效运行。此产品广泛应用于汽车安全系统、电磁干扰(EMI)抑制及电源管理等领域。

    技术参数


    - 型号: R47X2440
    - 材质: 金属化聚丙烯
    - 封装形式: 径向引脚
    - 尺寸:
    - 长度 (L): 26.5mm (+0.3mm)
    - 高度 (H): 16mm (+0.1mm)
    - 厚度 (T): 7mm (+0.2mm)
    - 引脚间距 (S): 22.5mm (+/-0.4mm)
    - 端子长度 (LL): 25mm (+2/-1mm)
    - 引脚直径 (F): 0.8mm (+/-0.05mm)
    - 包装: 散装 (Bulk) 和袋装 (Bag),每包500个
    - 电容值: 0.1μF
    - 容差: ±10%
    - 额定电压: 440VAC (X2等级), 1000VDC
    - 工作温度范围: -40°C至+110°C
    - 最大dV/dt: 300V/us
    - 绝缘电阻: ≥100GΩ
    - 介电损耗因子: 0.1%@1kHz

    产品特点和优势


    R474N31005001K具备诸多独特的优势:
    - 高可靠性:符合AEC-Q200标准,适用于严苛的车载环境。
    - 卓越的耐压能力:能够承受高达440VAC的交流电压和1000VDC的直流电压。
    - 优良的温度特性:能够在-40°C到+110°C范围内稳定工作。
    - 低介电损耗:具有优异的介电特性,减少能量损失。
    - 安全认证:获得多项国际安全认证(如ENEC, UL, cUL)。
    - 抗电磁干扰:适用于EMI抑制,提升系统的电磁兼容性。

    应用案例和使用建议


    应用案例
    - 汽车音响系统:用于滤波和降噪,提高音质。
    - 电源管理系统:用于储能和滤波,确保供电稳定。
    - 安全气囊控制系统:作为关键组件,确保系统的可靠性和稳定性。
    使用建议
    - 在安装时注意引脚间距,确保与PCB板的正确对接。
    - 考虑温度变化对电容值的影响,特别是在极端温度条件下。
    - 选择合适的电路布局,避免电容器过度热耗散。

    兼容性和支持


    R474N31005001K与其他电子元器件和设备高度兼容,可以轻松集成到现有的电路设计中。KEMET公司提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术指导,确保用户能够充分发挥产品的性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现异常噪声 | 检查引脚焊接是否牢固,确认周围没有额外的电磁干扰源。 |
    | 电容器过热 | 减少电路负载,增加散热措施,确保工作环境温度不超过额定范围。 |
    | 电容值不稳定 | 检查安装是否符合要求,避免机械应力或振动影响电容器性能。 |

    总结和推荐


    KEMET公司的R474N31005001K电容器凭借其卓越的性能、广泛的应用范围和高度的可靠性,无疑是汽车和其他工业应用的理想选择。无论是从安全性还是效率考虑,这款产品都能满足高标准的需求。因此,强烈推荐使用该款电容器,特别是在需要高压和高温环境下工作的系统中。
    通过以上分析可以看出,R474N31005001K电容器不仅具备优秀的性能,还具有广泛的适用性和出色的市场竞争力。如果您正在寻找一款可靠的电容器来应对各种复杂的应用场景,那么这款产品将是您的不二之选。

R474N31005001-K参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯
引线间距 22.5mm
ESR-等效串联电阻 -
额定电压-AC 440V
额定电压-DC 1KV
长*宽*高 26.5mm*7mm*16.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装

R474N31005001-K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R474N31005001-K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R474N31005001-K R474N31005001-K数据手册

R474N31005001-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
