R46KR368050M1M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 680nF ±20% 聚丙烯 27.5mm 560V 275V 通孔安装 32mm*9mm*9mm
供应商型号: N-R46KR368050M1M
供应商: 云汉优选
标准整包数: 1

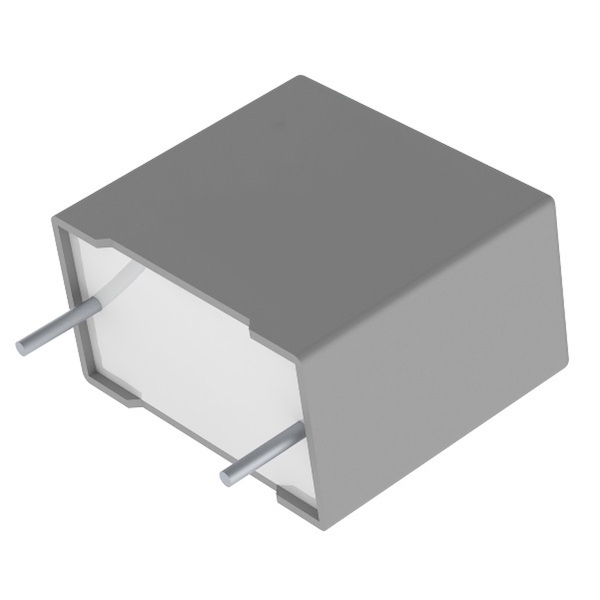

KEMET 薄膜电容 R46KR368050M1M

R46KR368050M1M概述

    高质量文章:KEMET R46 系列金属化聚丙烯薄膜EMI抑制电容器

    产品简介


    KEMET R46系列是一种金属化聚丙烯薄膜EMI抑制电容器,属于X2类(符合IEC 60384-14标准)。这种电容器具有高可靠性,广泛应用于电磁干扰抑制,特别是在要求X2安全分类的应用中。R46系列适用于在电器设备中防止由于电容器故障引起的触电危险,但在“与主电路串联”类型的使用中不适用。

    技术参数


    - 认证: ENEC, UL, cUL, CQC
    - 类别: X2类
    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 电容公差: ±10%, ±20%
    - 气候类别: 40/110/56,符合IEC 60068-1
    - 包装: 符合IEC 60286-2的带式和卷装包装
    - 环保: 符合RoHS标准且无铅端子
    - 工作温度范围: -40°C 至 +110°C
    - 工厂测试: 100% 筛选,测试电压为2,200 VDC/1,500 VAC

    产品特点和优势


    - 自愈性: 自愈能力确保了在极端条件下仍能保持稳定性能。
    - 阻燃性: 聚丙烯薄膜封装的树脂具有自熄灭特性,材料满足UL 94 V–0等级要求。
    - 高可靠性和耐久性: 经过多项严格环境测试验证,如耐温性、振动、冲击等。

    应用案例和使用建议


    R46系列电容器适用于多种场合,例如在需要EMI抑制的应用中,特别适合要求X2安全分类的场合。常见的应用场景包括:
    - 家用电器:如微波炉、空调、冰箱等。
    - 工业设备:如工业控制设备、变频器等。
    - 通信设备:如路由器、交换机等。
    使用建议:
    - 在焊接过程中,推荐使用KEMET提供的焊锡曲线以避免损坏电容器。建议波峰焊接温度不要超过217-221°C,同时保持预热时间和焊接时间适宜。
    - 避免在胶水固化烤箱中放置此类电容器进行表面贴装组件的固化,应在表面贴装组件固化后再插入通孔部件。

    兼容性和支持


    R46系列电容器与其他电子元器件和设备具有良好的兼容性。KEMET公司提供了详尽的技术支持和维护服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    - 问题1: 波峰焊接过程中出现烧毁现象。
    - 解决方案: 严格按照KEMET提供的焊锡曲线进行焊接,注意控制预热时间和焊接温度,建议先固化表面贴装组件再进行通孔部件的焊接。

    - 问题2: 电容值超出公差范围。
    - 解决方案: 检查安装过程是否有误,确认焊接温度和时间是否符合推荐要求,如有必要可咨询KEMET的技术支持团队。

    总结和推荐


    KEMET R46系列金属化聚丙烯薄膜EMI抑制电容器是一款高性能、高可靠性的产品,具备优良的自愈性和自熄灭特性,适用于广泛的EMI抑制应用场景。其通过多项严格认证,保证了产品的质量和安全性。尽管存在一定的焊接要求,但只要遵循推荐的焊接曲线,即可充分发挥其优势。因此,我们强烈推荐使用这款电容器,特别是对于那些需要高性能EMI抑制的应用场景。

R46KR368050M1M参数

参数
电容值 680nF
容差 ±20%
介电材料 聚丙烯
引线间距 27.5mm
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 32mm*9mm*9mm
安装方式 通孔安装
应用等级 工业级
包装方式 托盘

R46KR368050M1M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KR368050M1M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KR368050M1M R46KR368050M1M数据手册

R46KR368050M1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
