R46KW422050M1K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2μF ±10% 聚丙烯 560V 275V 通孔安装 41.5mm(长度)*41.51324mm(高度)
供应商型号: 1679327
供应商: 海外现货
标准整包数: 1

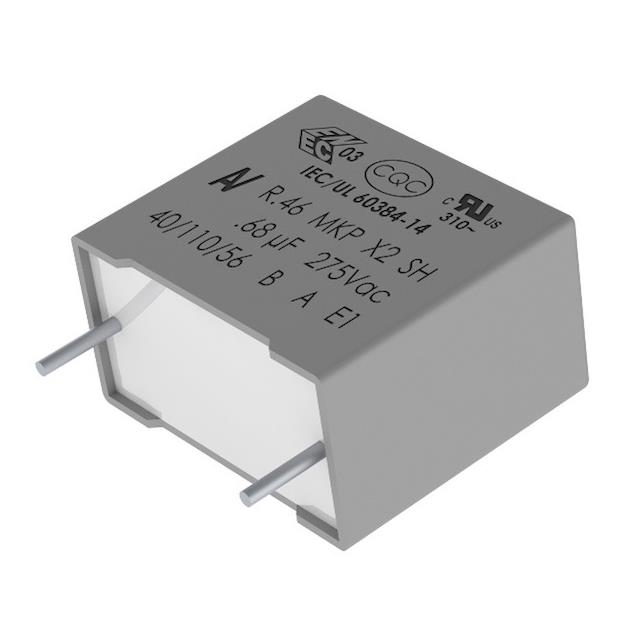

KEMET 薄膜电容 R46KW422050M1K

R46KW422050M1K概述


    产品简介


    产品类型和主要功能
    KEMET R46系列金属化聚丙烯薄膜EMI抑制电容器,是一种广泛应用于电磁干扰(EMI)抑制的高性能电容器。这类电容器主要用于“跨线”应用,即在需要X2安全分类的场合,确保在电容器失效时不会造成触电危险。
    应用领域
    这类电容器特别适用于电磁干扰抑制,特别是在家电、照明系统及工业控制设备中广泛应用。它们可以显著减少电路中的高频噪声,提高系统的稳定性和可靠性。

    技术参数


    - 额定电压:275 VAC(50/60 Hz)
    - 电容范围:0.01 µF 至 10 µF
    - 引脚间距:10.0 mm 至 37.5 mm
    - 电容容差:±10%,±20%
    - 额定工作温度:-40°C 至 +110°C
    - 测试电压:100% 生产测试,2,200 VDC/1,500 VAC
    - 绝缘电阻:100 VDC 下测量值 ≥ 1 × 10^5 MΩ
    - 自愈性能
    - 气候等级:40/110/56,符合 IEC 60068-1

    产品特点和优势


    独特功能和优势
    1. 安全认证:通过 ENEC、UL、cUL 和 CQC 认证,确保产品质量和安全性。
    2. 高耐温性:工作温度范围宽广,从 -40°C 到 +110°C,适应各种恶劣环境。
    3. 自愈性:具有自我修复特性,在一定程度上可以自动修复局部损坏,提高长期稳定性。
    4. 环保:符合RoHS标准,无铅端子,对环境友好。
    市场竞争力
    这些电容器在市场上具备较高的竞争力,尤其是在工业自动化、家电及照明等领域,其卓越的EMI抑制能力和宽泛的工作温度范围使其成为众多应用的理想选择。

    应用案例和使用建议


    实际使用场景
    KEMET R46系列电容器已成功应用于许多不同的设备中,例如冰箱、空调、照明系统及工业控制设备。在这些应用中,它们能够有效地抑制电磁干扰,保障系统的稳定运行。
    使用建议
    - 焊接工艺:焊接过程中需遵循推荐的焊锡曲线,建议采用波峰焊接,并避免长时间暴露于高温下。
    - 环境要求:避免高温和湿度环境,特别是长期存储时应保持相对湿度在70%以下。
    - 安装指导:由于电容器为通孔元件,建议在表面贴装元件固化后进行安装。

    兼容性和支持


    兼容性
    KEMET R46系列电容器可与多种类型的设备和电子元件兼容,具体兼容性细节请参考制造商提供的详细资料。
    支持和维护
    KEMET公司提供全方位的技术支持和售后服务,包括产品选型、焊接工艺咨询及故障排除等。

    常见问题与解决方案


    1. 焊接过程中出现损坏怎么办?
    - 解决方案:遵循推荐的焊接曲线,避免长时间高温暴露。如果发现损坏,应联系KEMET技术支持团队进行处理。

    2. 如何检查绝缘电阻?
    - 解决方案:在25°C±5°C条件下测量,确保绝缘电阻符合标准。如不达标,请更换电容器并咨询KEMET技术人员。

    3. 如何确保自愈性?
    - 解决方案:正确选择工作条件并遵循焊接指南。定期检查电容器,如发现异常应及时更换。

    总结和推荐


    KEMET R46系列金属化聚丙烯薄膜EMI抑制电容器在技术和市场上都表现出色。其高可靠性和广泛的适用范围使其成为众多应用的理想选择。鉴于其优良的特性、高安全性及环保性,我们强烈推荐使用该系列产品。
    以上是基于KEMET R46系列电容器的技术手册整理的一篇高质量产品介绍和技术说明。希望对您有所帮助!

R46KW422050M1K参数

参数
电容值 2.2μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 560V
ESR-等效串联电阻 -
额定电压-AC 275V
长*宽*高 41.5mm(长度)*41.51324mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

R46KW422050M1K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KW422050M1K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KW422050M1K R46KW422050M1K数据手册

R46KW422050M1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
