首页  >  产品百科  >  C1206C104M5RAC7800

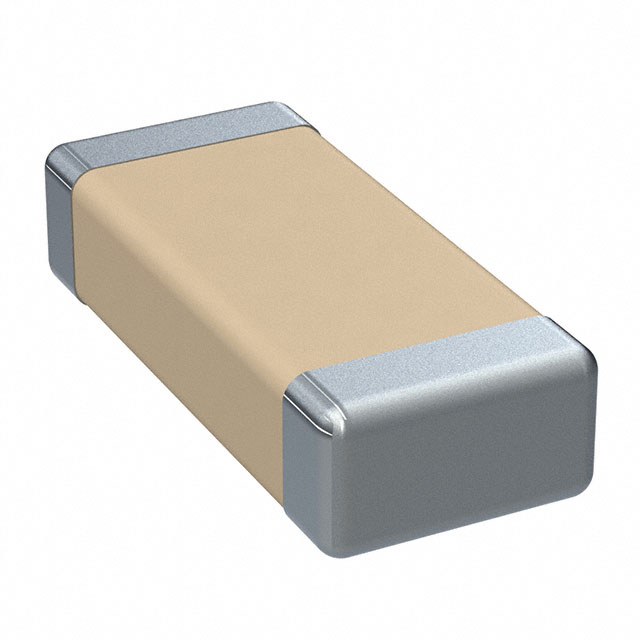

C1206C104M5RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±20% X7R 50V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 80-C1206C104M5RACTU
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1206C104M5RAC7800

C1206C104M5RAC7800概述

    KEMET X7R多层陶瓷片式电容器技术手册

    1. 产品简介


    KEMET公司的X7R多层陶瓷片式电容器(SMD MLCCs)是一款适用于广泛温度范围和多种电压等级的商业级电容器。这种电容器特别适合用于去耦、旁路、滤波和瞬态电压抑制等领域。X7R陶瓷介质在温度稳定性方面表现优异,具有可预测的时间和电压依赖性变化,这使其成为许多高要求电路的理想选择。

    2. 技术参数


    - 温度范围:-55°C 至 +125°C
    - 无铅标准:符合RoHS和REACH标准
    - 容差:±5%,±10%,±20%
    - 额定电压:6.3 V, 10 V, 16 V, 25 V, 35 V, 50 V, 100 V, 200 V, 250 V
    - 电容值:10 pF至47 μF
    - 封装尺寸:EIA 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225
    - 终端镀层:100%纯哑光锡镀层,支持无铅焊接

    3. 产品特点和优势


    - 宽温范围:可在极端温度环境下稳定工作。
    - 无铅环保:满足RoHS和REACH标准,符合现代环保要求。
    - 可靠性:在广泛的温度范围内具有稳定的电容特性,仅变化±15%。
    - 非极性设计:简化安装过程,减少安装错误。
    - 高可靠性终端:100%纯哑光锡镀层提供出色的焊锡性。

    4. 应用案例和使用建议


    - 典型应用:适用于高频电路的旁路、去耦和滤波应用,如手机、笔记本电脑、通讯设备等。
    - 使用建议:确保在设计电路时考虑到电容的额定电压和工作环境,以避免过压和过热问题。对于高电流应用,建议使用较大尺寸的电容。

    5. 兼容性和支持


    - 兼容性:适用于多种SMT工艺,支持标准无铅回流焊。
    - 支持服务:KEMET公司提供详细的技术文档和客户服务支持,帮助客户解决任何技术难题。

    6. 常见问题与解决方案


    - 问题1:焊接后电容外观异常。
    - 解决方案:检查焊接工艺是否正确,必要时调整焊接参数。
    - 问题2:电容容值波动。
    - 解决方案:确保在工作温度范围内操作,必要时更换为更合适的电容型号。

    7. 总结和推荐


    KEMET X7R多层陶瓷片式电容器凭借其广泛的工作温度范围、无铅环保特性和出色的稳定性,在多个行业应用中表现出色。特别是在需要高可靠性和环境适应性的场合,如通信设备、工业控制和汽车电子等领域。因此,我强烈推荐这款电容器作为您项目中的理想选择。

C1206C104M5RAC7800参数

参数
电容值 100nF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1206C104M5RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C104M5RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C104M5RAC7800 C1206C104M5RAC7800数据手册

C1206C104M5RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1265 ¥ 1.0689
10+ $ 0.0472 ¥ 0.3984
100+ $ 0.0403 ¥ 0.3401
500+ $ 0.0299 ¥ 0.2527
1000+ $ 0.0265 ¥ 0.2235
4000+ $ 0.0198 ¥ 0.1673
8000+ $ 0.0151 ¥ 0.1278
48000+ $ 0.014 ¥ 0.1186
库存: 4163
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.06
直接购买
加入购物车
