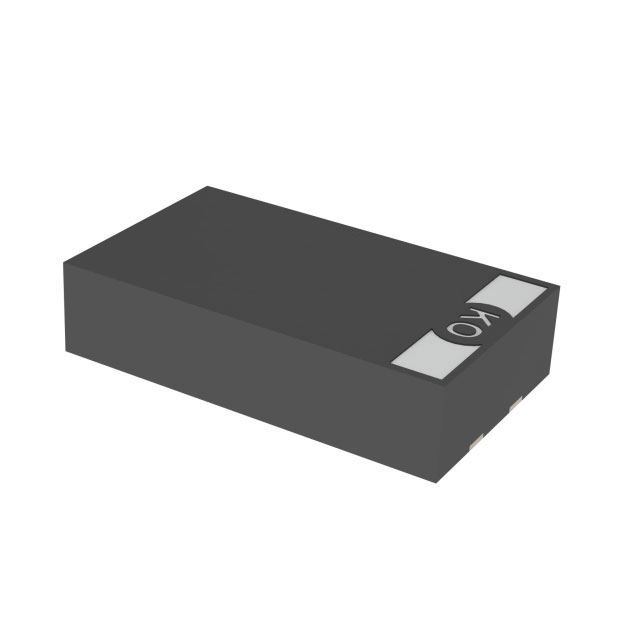

T528B277M2R5APE006

产品分类: 钽电容
厂牌: KEMET
产品描述: 270μF ±20% 2.5V 6mΩ 3528-21 贴片安装
供应商型号: 80-T528B277M2R5APE06
供应商: Mouser
标准整包数: 1
KEMET 钽电容 T528B277M2R5APE006

T528B277M2R5APE006概述

    KEMET Organic Capacitor (KO-CAP®) – Miniature T528 Low ESL Polymer Electrolytic for CPU/GPU Decoupling

    1. 产品简介


    KEMET的有机电容器(KO-CAP®)是一种固态电解质电容器,其导电聚合物阴极使其能够在高频条件下提供非常低的等效串联电阻(ESR)和改进的电容保留率。T528低ESL平底终端聚合物电容器将超低ESR和高电容结合在一个具有市场最低ESL的封装设计中。这款系列特别适用于高速微处理器、FPGA或ASIC去耦设计。KEMET有机电容器(KO-CAP®)的主要类型是固态电容器,具有固态电解质材料,广泛应用于服务器、微处理器去耦和高纹波电流应用等领域。

    2. 技术参数


    KEMET T528 系列有机电容器的技术参数如下:
    - 工作温度范围:-55°C 至 105°C
    - 额定电容范围:150 – 470 µF (120 Hz / 25°C)
    - 容差:±20%
    - 额定电压范围:2 – 6.3 V
    - 损耗角正切(120 Hz):≤ 10%
    - 等效串联电阻(100 kHz):参见具体型号电气规范表
    - 泄漏电流:在额定电压下 5 分钟内 ≤ 0.1 CV (µA)

    3. 产品特点和优势


    KEMET T528系列有机电容器的独特功能和优势如下:
    - 低ESL:< 0.7 nH at 20 MHz
    - 改进的体积效率
    - 高频电容保持能力
    - 100%加速稳态老化
    - 100%浪涌电流测试
    - 符合EIA标准的外壳尺寸
    - 无卤素环氧树脂且符合RoHS要求
    - 无铅且260°C回流焊能力
    这些特点使得该产品在市场上具有很强的竞争优势,尤其在高密度、高频应用中表现突出。

    4. 应用案例和使用建议


    典型的使用场景包括高速服务器、微处理器去耦和高纹波电流应用。例如,在高速微处理器的电源管理电路中,T528能够显著提高系统的稳定性和可靠性。为了更好地利用这些特性,建议在设计时考虑电容器的工作温度范围、额定电压以及电容值,以确保其满足特定的应用需求。

    5. 兼容性和支持


    KEMET T528系列电容器与大多数常见的表面贴装设备兼容,适用于波峰焊接、对流焊接、红外焊接或蒸汽相焊接工艺。此外,厂商提供了全面的技术支持,包括详细的电气规范表、环境合规性信息及失效分析工具。

    6. 常见问题与解决方案


    根据技术手册中的信息,一些用户可能会遇到的问题及其解决方案包括:
    - 问:电容器是否会因错误连接而导致损坏?
    答:是的,由于电容器为极性元件,如果反接可能导致永久损坏。建议遵循正确的接线方法并确保正确识别正负极。

    - 问:电容器能否承受逆向电压?
    答:能,但需注意允许的瞬态逆向电压限制。具体限制请参阅技术手册中的表格。

    7. 总结和推荐


    综上所述,KEMET T528系列有机电容器以其独特的低ESL特性、高性能和广泛的适用性,在高速微处理器和其他高频应用中表现出色。无论是从可靠性的角度还是从成本效益的角度来看,这都是一款值得推荐的产品。因此,我们强烈推荐在需要高可靠性和高性能电容器的应用中选用KEMET T528系列。

T528B277M2R5APE006参数

参数
电容值 270μF
容差 ±20%
额定电压 2.5V
工作寿命 -
ESR-等效串联电阻 6mΩ
通用封装 3528-21
安装方式 贴片安装
包装方式 卷带包装

T528B277M2R5APE006厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T528B277M2R5APE006数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T528B277M2R5APE006 T528B277M2R5APE006数据手册

T528B277M2R5APE006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4965 ¥ 37.9954
10+ $ 2.992 ¥ 25.2824
50+ $ 2.376 ¥ 20.0772
100+ $ 2.2032 ¥ 18.617
500+ $ 1.8684 ¥ 15.788
1000+ $ 1.7115 ¥ 14.4622
2000+ $ 1.533 ¥ 12.9539
4000+ $ 1.5015 ¥ 12.6877
库存: 3536
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.99
直接购买
加入购物车
