FT0H224ZF

产品分类: 其他固定电容
厂牌: KEMET
产品描述: 1000h@ 85°C -20%~80% 5.5V 5.5V 10Ω 220mF 插件 通孔安装 14.5mm*12mm*12mm
供应商型号: 2708921
供应商: 海外现货
标准整包数: 1

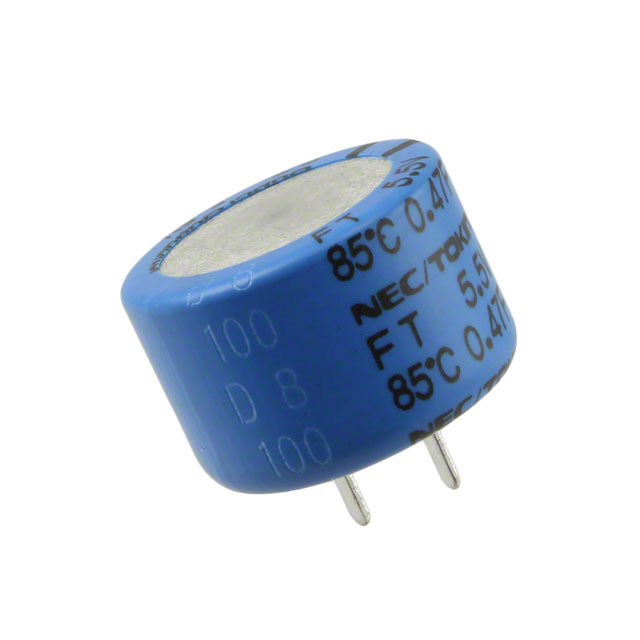

KEMET 其他固定电容 FT0H224ZF

FT0H224ZF概述


    产品简介


    FT系列超级电容器(也称为双层电容器EDLC)是专为高能存储应用设计的产品。这些超级电容器集传统电容器和电池的功能于一身,能够在直流电路中替代二次电池作为备用电源使用。它们特别适用于低电压直流保持应用,如带有闪存的嵌入式微处理器系统。

    技术参数


    - 温度范围: -40°C至+85°C
    - 最大工作电压: 5.5 VDC
    - 主要特性:
    - 免维护
    - 高可靠性,抗液体泄漏
    - 无铅且符合RoHS标准
    - 尺寸(以FT0H104ZF为例):
    - 外径(D): 11.5 mm
    - 高度(H): 5.08 mm
    - 引脚间距(P): 2.7 mm
    - 引脚长度(ℓ): 0.4 mm
    - 引脚直径(d1, d2): 1.2 mm
    - 容值及容差:
    - 容值范围: 0.10 F 至 5.6 F
    - 容值公差: -20%到+80%
    - 电阻特性:
    - ESR(等效串联电阻): 见表格
    - 最大电流(30分钟值): 见表格
    - 典型应用:
    - DVD播放器、电视、游戏机、机顶盒的嵌入式内存备份
    - DVD播放器、打印机、投影仪、照相机中的电机驱动

    产品特点和优势


    FT系列超级电容器拥有广泛的温度适应性(-40°C至+85°C),确保其在极端环境中仍能稳定运行。同时,它们具备高可靠性和长寿命(理论上无限次充放电),非常适合需要长时间能量储存的应用场景。此外,它们符合RoHS标准,绿色环保,可减少环境污染。

    应用案例和使用建议


    这些超级电容器最适合用于嵌入式系统中的内存备份,因为其出色的低电压DC保持能力可以确保系统在突然断电时仍然能够维持一定时间的运行。对于使用场景如下:
    - 嵌入式微处理器系统中的闪存保护:可以在意外断电时确保系统关键数据不丢失。
    - DVD播放器和其他多媒体设备的电源备份:确保在短暂断电情况下,设备仍能正常运行。

    使用建议:
    - 确保安装时环境温度不超出规定范围。
    - 安装时注意避免将电容器暴露在高温环境,特别是在靠近热源的情况下。
    - 连接时务必按照正负极正确连接,避免反接造成损坏。

    兼容性和支持


    KEMET公司为FT系列超级电容器提供了详尽的技术支持,包括安装指导、维修服务等。此外,该产品符合RoHS标准,因此在与其他RoHS标准兼容的电子元器件和设备中使用时,不存在兼容性问题。

    常见问题与解决方案


    - 问题1: 产品在长时间使用后容量明显下降。
    - 解决方案: 检查是否使用在超过规定温度范围或最大工作电压的环境下。若无误,则可能是由于电解液蒸发导致,可考虑更换。

    - 问题2: 在安装过程中出现引脚弯曲。
    - 解决方案: 避免在安装过程中对引脚施加过大压力。建议使用专用工具进行安装,并确保焊接温度控制在安全范围内。

    总结和推荐


    FT系列超级电容器凭借其广泛的工作温度范围、高可靠性和低维护成本,在许多应用中展现出显著的优势。它们在内存备份、电源管理等领域表现出色,是非常值得推荐的产品。无论是对于嵌入式系统的开发还是各种便携设备的设计,FT系列超级电容器都是一款非常值得考虑的组件。

FT0H224ZF参数

参数
ESR-等效串联电阻 10Ω
纹波电流 -
电容值 220mF
介电材料 -
额定电压-DC 5.5V
电容个数 -
容差 -20%~80%
温度系数 -
额定电压 5.5V
工作寿命 1000h@ 85°C
额定电压-AC -
长*宽*高 14.5mm*12mm*12mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FT0H224ZF厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FT0H224ZF数据手册

厂牌 PDF简要描述 下载
KEMET 其他固定电容 KEMET FT0H224ZF FT0H224ZF数据手册

FT0H224ZF封装设计

查看详情并下载
Symbol
Footprint
3D Model
