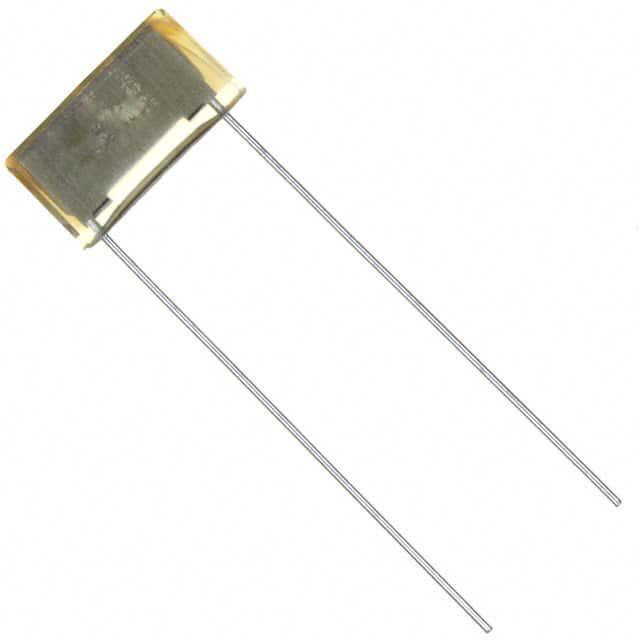

P271CJ473M250A

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±20% 纸 1KV 250V 通孔安装 24mm(长度)*24.915m(高度)
供应商型号: TS-P271CJ473M250A
供应商: 海外现货
标准整包数: 1
KEMET 薄膜电容 P271CJ473M250A

P271CJ473M250A概述

    # KEMET PME271Y 系列电容器技术手册

    产品简介


    PME271Y 系列是 KEMET 公司生产的一款高性能金属化浸渍纸电容器,专为 AC 线路电磁干扰(EMI)抑制及电阻电容网络(RC Network)设计。作为一款 Y2 类电容器,它能够在 250 VAC 下稳定运行,具有卓越的安全性和可靠性。该系列电容器广泛应用于全球范围内的电磁干扰抑制场合,特别是在线对地保护方面表现优异。
    主要功能与应用领域
    - 电磁干扰抑制:用于过滤电源线上的高频噪声。
    - AC 线路保护:适用于需要高耐压等级的电路设计。
    - 阻抗匹配:在 RC 网络中提供精确的阻抗控制。
    - 典型应用:医疗设备、通信设备、工业控制等领域。

    技术参数


    | 参数名称 | 技术指标 |

    | 额定电压 | 250 VAC (50/60 Hz) |
    | 容量范围 | 0.001 µF 至 0.1 µF |
    | 容量公差 | ±20% |
    | 引脚间距 | 10.2 – 25.4 mm |
    | 温度范围 | -40°C 至 +100°C |
    | 气候类别 | 40/100/56/B (符合 IEC 60068–1) |
    | 测试电压 | 工厂 100% 筛选测试:3,000 VDC |
    | 自愈能力 | 超高安全性,符合 UL 94 V–0 标准 |

    产品特点和优势


    特点
    1. 高可靠性:采用多层金属化浸渍纸结构,确保长时间稳定运行。
    2. 优良自愈性:当遭遇过电压时能够自动修复损伤部分。
    3. 环保设计:RoHS 合规且无铅端接。
    4. 宽温域适应性:-40°C 至 +100°C 的工作温度范围。
    5. 优异的机械强度:通过严格的振动、冲击和焊接测试。
    优势
    - 认证齐全:获得多项国际认证,包括 ENEC、UL 和 CSA 等。
    - 高安全性:具有主动和被动阻燃性能。
    - 易于安装:支持卷带式包装(Tape & Reel),方便自动化生产。

    应用案例和使用建议


    应用场景
    1. 医疗设备:用于 EMI 滤波,提升设备安全性和稳定性。
    2. 工业控制系统:保护关键电路免受外部干扰影响。
    3. 通信设施:降低信号失真,提高传输质量。
    使用建议
    - 选择合适的引脚间距:根据 PCB 布局需求选择适当的引脚间距。
    - 遵循焊接规范:采用 SnAgCu 或 SnCu 焊料,并严格控制焊接时间和温度。
    - 避免过度加热:特别是在波峰焊过程中,需注意防止高温导致损坏。

    兼容性和支持


    兼容性
    - 支持 IEC 60286–2 的卷带包装标准。
    - 可与其他标准 PCB 组件无缝集成。
    厂商支持
    - 提供详细的安装指南和技术文档。
    - 全球范围内设有技术支持中心,随时解答用户疑问。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现开裂现象 | 确保焊接温度不超过推荐值,适当延长预热时间。 |
    | 电容器无法正常工作 | 检查是否满足额定电压和温度要求,确认安装正确。 |
    | 安装后发生过热现象 | 检查电路设计,确保散热良好,避免过载使用。 |

    总结和推荐


    综合评估
    PME271Y 系列电容器以其卓越的性能和广泛的应用领域成为同类产品的佼佼者。其出色的自愈能力和高度的安全性使其特别适合于严苛的工作环境。此外,该产品已通过多项国际认证,充分证明其可靠性和合规性。
    推荐结论
    强烈推荐此款电容器给需要高性能 EMI 抑制解决方案的用户。无论是医疗设备还是工业控制系统,PME271Y 都能提供稳定可靠的性能保障。同时,厂商提供的完善支持服务也为用户的长期使用提供了坚实的基础。
    如需进一步了解或采购,请联系 KEMET 官方渠道获取详细信息和支持。

P271CJ473M250A参数

参数
电容值 47nF
容差 ±20%
介电材料
额定电压-AC 250V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 24mm(长度)*24.915m(高度)
安装方式 通孔安装
包装方式 散装

P271CJ473M250A厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

P271CJ473M250A数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET P271CJ473M250A P271CJ473M250A数据手册

P271CJ473M250A封装设计

查看详情并下载
Symbol
Footprint
3D Model
