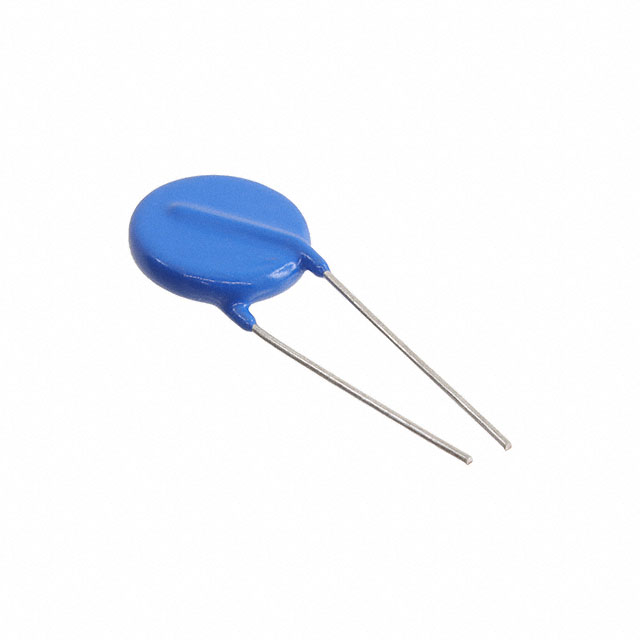

VS20K123B320AA

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 510V 12KA 1 420V 320V 420J 800pF@1kHz 通孔安装 27mm(高度)
供应商型号: N-VS20K123B320AA
供应商: 云汉优选
标准整包数: 1
KEMET 压敏电阻 VS20K123B320AA

VS20K123B320AA概述


    产品简介


    本篇技术手册针对的是KEMET公司的VS20K123B320AA型压敏电阻(Varistor)。作为一种通过孔型、圆盘形设计的保护元件,该产品广泛应用于各类电路中以吸收瞬态电压冲击,从而保护电子设备免受过电压损坏。适用于工业、通信、汽车以及家用电器等多种领域。

    技术参数


    - 基本参数:
    - 压敏电压:510 VDC @ 1 mA
    - 最大连续工作电压:AC 320 V
    - 直流耐压:420 VDC
    - 最大瞬态功率耗散:1 W
    - 额定能量吸收:420 J (10/1000 us)
    - 最大浪涌电流:12000 A (8/20 us)
    - 电气特性:
    - 容量:800 pF (1 kHz)
    - 撞击电压:840 V (100 A, 8/20 us)
    - 冲击电流:100 A (8/20 us)
    - 环境参数:
    - 储存温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:直径10 mm,厚度27 mm,最大高度22.5 mm
    - 引线材质:镀锡

    产品特点和优势


    VS20K123B320AA压敏电阻具有高可靠性、高容许功率和卓越的能量吸收能力。其在吸收瞬态电压方面的表现尤为突出,可有效应对高达12000 A的浪涌电流。此外,该产品符合RoHS标准,并通过了UL 1449第3版及CSA认证,保证了产品的环保与安全性。它独特的圆盘型设计使得安装更加便捷,且能够在极端环境下保持稳定的工作状态。

    应用案例和使用建议


    在实际应用中,该产品被广泛用于电源线路的保护,特别是在对瞬态电压敏感的场合,例如开关电源、电机驱动器、通讯设备、汽车电子系统等。为了充分发挥其效能,建议在安装时遵循以下几点建议:
    - 确保正确的电气连接,避免任何可能的短路或过载情况。
    - 在设计电路时考虑散热问题,以防止因长时间运行而引起的过热。
    - 使用时注意环境温度,确保工作温度不超出额定范围。

    兼容性和支持


    该产品采用通用的引脚布局和封装形式,可以方便地与其他标准组件配合使用。同时,KEMET公司提供了详尽的技术文档和支持服务,涵盖产品规格、安装指南、故障排查等内容,确保客户能够获得全方位的支持。

    常见问题与解决方案


    1. 问:如何判断压敏电阻是否失效?
    - 答:可以通过测量其漏电流或绝缘电阻来判断。如果发现漏电流明显增大或绝缘电阻显著下降,则说明压敏电阻可能已失效。
    2. 问:如何正确选择合适的压敏电阻型号?
    - 答:根据具体应用的电压等级和预期的浪涌电流大小进行选择。务必确保所选型号的额定电压高于应用电路的最大工作电压,并且能承受预期的最大浪涌电流。

    总结和推荐


    总体而言,KEMET VS20K123B320AA是一款高性能、高可靠性的压敏电阻,适合需要高效瞬态电压保护的应用场景。其卓越的能量吸收能力和宽广的工作温度范围使其成为各种严苛环境下的理想选择。对于需要进行电源保护设计的工程师来说,该产品无疑是值得信赖的选择。

VS20K123B320AA参数

参数
压敏电压 510V
能量 420J
最大压敏电压 -
浪涌电流 12KA
最小压敏电压 -
不同频率时的电容 800pF@1kHz
最大直流电压 420V
电路数 1
最大交流电压 320V
长*宽*高 27mm(高度)
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装

VS20K123B320AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VS20K123B320AA数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VS20K123B320AA VS20K123B320AA数据手册

VS20K123B320AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.795 ¥ 6.7575
400+ $ 0.7622 ¥ 6.4787
750+ $ 0.7446 ¥ 6.3291
1500+ $ 0.7242 ¥ 6.1557
库存: 4700
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1013.62
