R46KW510050M1K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10μF ±10% 聚丙烯 37.5mm 560V 275V 通孔安装 41.5mm*30mm*45.1mm
供应商型号: N-R46KW510050M1K
供应商: 云汉优选
标准整包数: 1

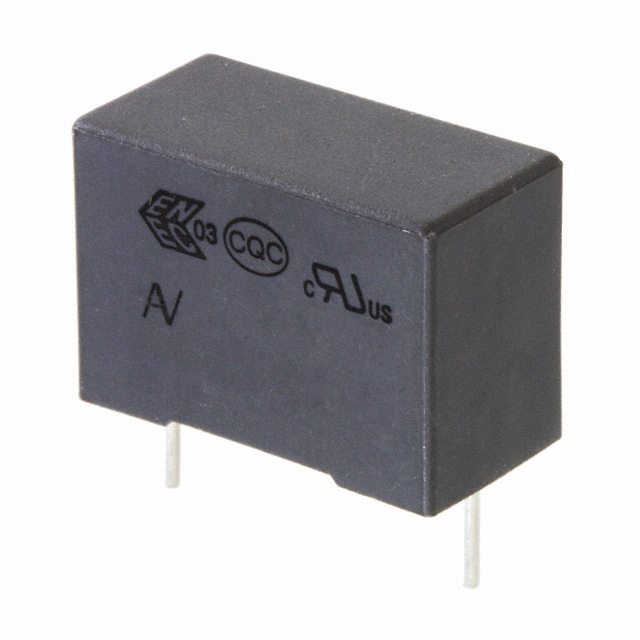

KEMET 薄膜电容 R46KW510050M1K

R46KW510050M1K概述

    KEMET R46系列金属化聚丙烯薄膜EMI抑制电容器技术手册

    1. 产品简介


    KEMET R46系列是一款专为电磁干扰(EMI)抑制设计的金属化聚丙烯薄膜电容器,符合X2安全分类标准。该系列电容器适用于全球范围内的交流线路抑制应用,特别是那些需要X2安全等级的场合。在电容器故障不会导致电击风险的应用场景中尤为适用,不适用于“串接主电路”的类型应用。

    2. 技术参数


    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 电容公差: ±10%,±20%
    - 气候类别: 40/110/56,符合IEC 60068-1标准
    - 封装: 符合IEC 60286-2的带状和卷绕包装
    - RoHS合规: 铅无终端
    - 工作温度范围: -40°C 至 +110°C
    - 保护测试: 工厂100%筛查测试,耐压2,200 VDC/1,500 VAC
    - 自愈性能

    3. 产品特点和优势


    - 认证: 获得ENEC、UL、cUL和CQC批准
    - X2安全等级: 符合IEC 60384-14标准
    - 高耐压: 275 VAC的额定电压使其在高电压应用中表现出色
    - 自愈性能: 在过电压情况下自动修复,延长使用寿命
    - 环保: 符合RoHS标准,无铅端子
    - 广泛的应用范围: 适用于多种恶劣环境,如高温和高湿度条件

    4. 应用案例和使用建议


    - 电磁干扰抑制: 常用于电源滤波、电机驱动系统、照明设备等场合,以减少电磁干扰。
    - 热敏感性处理: 由于聚丙烯材料对高温敏感,在焊接过程中需特别注意。建议采用KEMET推荐的焊接曲线进行焊接,避免过度热应力。
    - 安装建议: 确保电容器安装在环境温度和湿度均不超过最大值的位置,以保持最佳性能。

    5. 兼容性和支持


    - 兼容性: 与多种电气设备和控制系统兼容,可根据不同需求选择不同的引脚和封装选项。
    - 技术支持: KEMET提供详尽的技术文档和支持服务,确保用户能够充分利用该产品。

    6. 常见问题与解决方案


    - 问题: 焊接过程中容易损坏
    - 解决方案: 使用KEMET推荐的焊接曲线,避免过高温度和热应力。
    - 问题: 安装后出现性能下降
    - 解决方案: 检查周围环境是否符合工作温度和湿度要求,必要时调整安装位置。
    - 问题: 电容值不稳定
    - 解决方案: 确保焊接过程无误,检查是否有外部机械应力影响。

    7. 总结和推荐


    综上所述,KEMET R46系列电容器凭借其出色的耐压能力、自愈性能和广泛的认证,成为电磁干扰抑制领域的首选产品。其环保特性和多样化的封装选项,使其适用于多种工业和消费电子产品。强烈推荐在需要高性能、可靠性的应用中使用该系列产品。

R46KW510050M1K参数

参数
电容值 10μF
容差 ±10%
介电材料 聚丙烯
引线间距 37.5mm
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 41.5mm*30mm*45.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

R46KW510050M1K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KW510050M1K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KW510050M1K R46KW510050M1K数据手册

R46KW510050M1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 3.1588 ¥ 26.8498
90+ $ 3.0179 ¥ 25.6522
200+ $ 2.9274 ¥ 24.8829
400+ $ 2.8662 ¥ 24.3627
550+ $ 2.8152 ¥ 23.9292
库存: 841
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 1073.99
