首页  >  产品百科  >  F863BN334K310Z

F863BN334K310Z

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±10% 聚丙烯,金属化 310V 通孔安装 18mm*8.5mm*14.6mm
供应商型号: 80-F863BN334K310Z
供应商: Mouser
标准整包数: 1

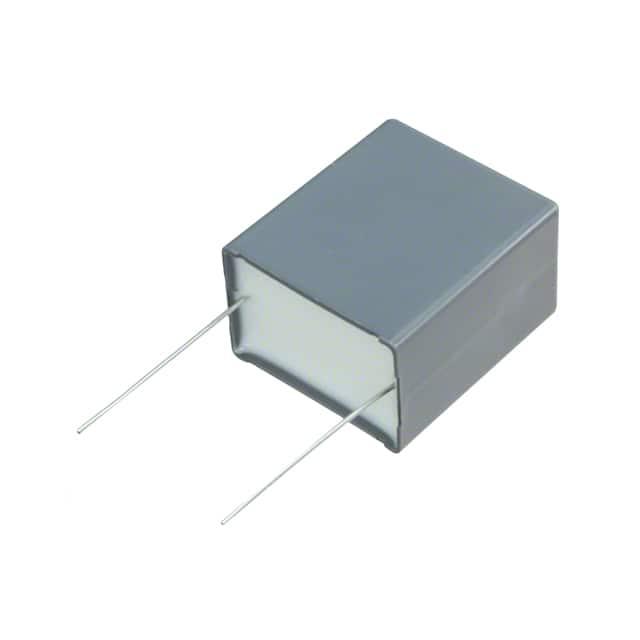

KEMET 薄膜电容 F863BN334K310Z

F863BN334K310Z概述

    F863 Metallized Polypropylene Film Capacitor

    1. 产品简介


    F863 Metallized Polypropylene Film Capacitor 是一种专门设计用于恶劣环境条件下的电容器,属于X2等级,适用于交流线路电磁干扰(AC Line EMI)抑制及RC网络。该产品通过了多项认证标准,如ENEC、UL、cUL和CQC,适用于严苛的应用场景,尤其是在汽车工业中表现出色。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 310 VAC 50/60 Hz |
    | 电容范围 | 0.1 – 10.0 µF |
    | 引脚间距 | 15.0 – 37.5 mm |
    | 电容公差 | ±20%, ±10% |
    | 气候类别 | 40/110/56, IEC 60068–1 |
    | 温度范围 | -40°C 到 +110°C |
    | 存储条件 | ≤ 24个月,湿度≤70%,温度-40到80°C |
    | 屏蔽测试 | 1,900 VDC 100%工厂筛选 |
    | 认证标准 | ENEC, UL, cUL, CQC |

    3. 产品特点和优势


    F863 聚丙烯薄膜电容器的特点和优势如下:
    - 坚固耐用:由金属化聚丙烯薄膜制成,封装材料符合UL 94 V–0标准。
    - 汽车级认证:符合AEC-Q200标准,适用于严苛的环境。
    - 高可靠性:具备高耐热性和稳定的电气特性。
    - 广泛的兼容性:可用于并联或串联电路,在各种电源条件下表现出色。

    4. 应用案例和使用建议


    F863 主要应用于以下场景:
    - 交流线路电磁干扰抑制:并联或串联于交流线路中,减少电磁干扰。
    - 汽车应用:在严苛的环境条件下,提供稳定可靠的电容值。
    - 电力供应系统:在需要特殊电容特性的电源系统中使用。
    使用建议:
    - 确保引脚间距匹配所需应用,如使用标准或定制的引脚和包装选项。
    - 在焊接过程中遵循推荐的温度曲线,确保不会因高温而损坏电容器。
    - 使用合适的防护措施,以避免过热导致的损坏。

    5. 兼容性和支持


    F863 完全符合RoHS标准,并且采用无铅端子,这使其与多种其他电子元器件兼容。制造商提供了全面的技术支持,包括详细的产品文档和焊接工艺指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下的稳定性 | 确认温度范围为-40°C至+110°C |
    | 引脚损坏 | 使用正确的焊接温度和时间,遵循推荐的焊接过程 |
    | 震动测试失败 | 使用加固的设计以提高耐久性 |
    | 环境湿度波动 | 确保存储条件湿度≤70%,温度-40到80°C |

    7. 总结和推荐


    F863 Metallized Polypropylene Film Capacitor 是一款专为恶劣环境设计的高性能电容器,特别适合在汽车工业和其他严苛环境中使用。它的高可靠性、宽温度范围和严格的认证标准使其成为许多关键应用的理想选择。强烈推荐在需要稳定可靠电容值的应用中使用该产品。

F863BN334K310Z参数

参数
电容值 330nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC -
长*宽*高 18mm*8.5mm*14.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

F863BN334K310Z厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F863BN334K310Z数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F863BN334K310Z F863BN334K310Z数据手册

F863BN334K310Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
