C4DEIPQ5680A8TK

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 68μF ±10% 聚丙烯,金属化 800V 700μΩ 底座安装,螺纹安装 84mm*40mm*66mm
供应商型号: N-C4DEIPQ5680A8TK
供应商: 云汉优选
标准整包数: 1

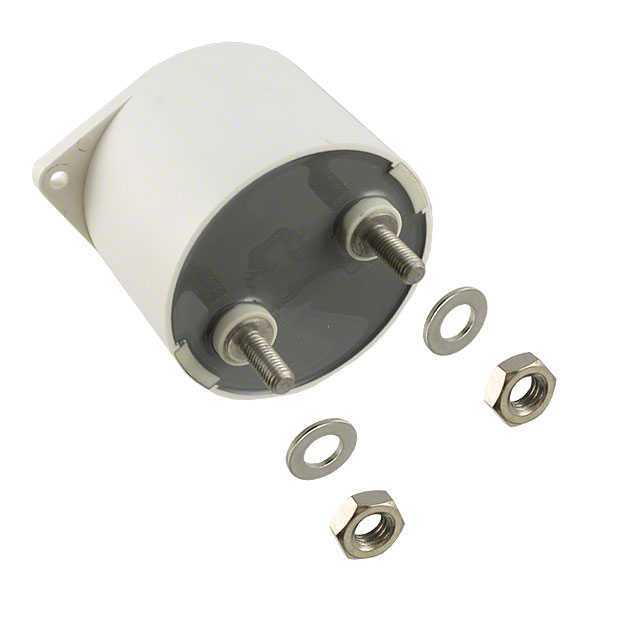

KEMET 薄膜电容 C4DEIPQ5680A8TK

C4DEIPQ5680A8TK概述


    产品简介


    MKP Series是低电感电容器的一种系列,广泛应用于直流链路(DC-LINK)领域。这些电容器以其卓越的性能和可靠性著称,被广泛用于变频器、逆变器以及其他电力电子设备中。MKP Series的核心功能在于稳定电路中的电流和电压波动,提供高效且可靠的电能管理解决方案。其主要的应用领域包括工业自动化、新能源发电、轨道交通以及电动汽车驱动系统等。

    技术参数


    | 参数 | 描述 |

    | 标准 | IEC 61071 - EN 61071 |
    | 电介质 | 金属化聚丙烯薄膜 |
    | 绕组类型 | 非感应型 |
    | 外壳 | 自熄性塑料外壳,符合UL94 V0标准 |
    | 端子 | M6或M8螺纹接头;也可选配螺纹母接头 |
    | 结构 | 干式结构,树脂填充 |
    | 工作温度范围(外壳) | -40°C至+85°C |
    | 温度存储范围 | -40°C至+105°C |
    | 测试电压(终端间) | 1.5 × 额定电压 @ 10秒,50Hz |
    | 测试电压(终端对壳体) | 3 kV @ 50Hz,持续2秒 |
    | 容量偏差 | 在-25°C至+85°C温度范围内,最大为额定值的±1.5% |
    | 安装方式 | 可安装于任何位置 |
    电气特性
    - 容值范围:47 μF 至 380 μF
    - 额定电压范围:400 VDC 至 1000 VDC
    - dv/dt:15 V/μs 至 37 V/μs
    - 重复峰值电流:1739 A 至 5700 A
    - ESR(@10kHz):0.5 mΩ 至 1.3 mΩ
    - ESL(@10kHz):25 nH 至 40 nH

    产品特点和优势


    MKP Series电容器具有以下几个显著特点:
    1. 高稳定性:采用金属化聚丙烯薄膜作为电介质,具有出色的耐热性和耐久性。
    2. 低电感设计:独特的非感应型绕组结构,有效减少寄生电感,适用于高频应用场景。
    3. 宽温域适应性:可在极端环境下稳定工作,满足工业级需求。
    4. 长寿命设计:通过精确的温度与电压降额规则延长使用寿命,支持高达10万小时的工作时间。
    5. 高可靠性:UL94 V0认证的外壳确保在火灾情况下自熄,提升安全性。

    应用案例和使用建议


    应用案例
    MKP Series电容器常用于以下典型场景:
    - 变频器和逆变器中的直流滤波器;
    - 新能源发电系统的能量存储和调节;
    - 轨道交通牵引系统的能量缓冲。
    使用建议
    1. 在选择电容器时,优先考虑电容器的额定电压高于实际运行电压的1.2倍,以保证长期稳定运行。
    2. 在高温环境中使用时,需适当降低工作电压,以确保不超过其寿命曲线要求。
    3. 对于大功率应用场景,建议在设计电路时考虑多组电容器并联连接,以分摊负载压力。

    兼容性和支持


    MKP Series电容器具备良好的兼容性,能够与其他主流品牌和型号的电力电子元器件无缝配合。制造商提供全面的技术支持,包括:
    - 设计咨询和技术培训;
    - 快速响应客户的技术问题;
    - 定期的产品更新和技术文档发布。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致容量下降 | 检查周围散热措施是否完善,必要时增加强制冷却装置 |
    | 电容器发热严重 | 减少工作电压或电流,避免超过额定值 |
    | 接触不良或端子松动 | 检查接线端子是否牢固连接,必要时更换端子 |
    | 无法达到预期使用寿命 | 确认是否遵循额定电压和温度降额规则,检查是否有过载现象 |

    总结和推荐


    综上所述,MKP Series电容器凭借其卓越的性能、稳定的电气特性以及广泛的适用范围,在电力电子领域具有很高的市场竞争力。其独特的优势在于:
    - 出色的电介质稳定性和抗干扰能力;
    - 高效的能量管理和低损耗表现;
    - 超长的使用寿命,尤其适合苛刻的工作环境。
    我们强烈推荐此系列产品给需要高性能电容的工程师和采购人员,特别是在变频器、新能源和轨道交通等领域。MKP Series是您可靠的选择!

C4DEIPQ5680A8TK参数

参数
电容值 68μF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 700μΩ
额定电压-AC -
额定电压-DC 800V
长*宽*高 84mm*40mm*66mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

C4DEIPQ5680A8TK厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C4DEIPQ5680A8TK数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET C4DEIPQ5680A8TK C4DEIPQ5680A8TK数据手册

C4DEIPQ5680A8TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
