首页  >  产品百科  >  CKC33C154JWGACAUTO

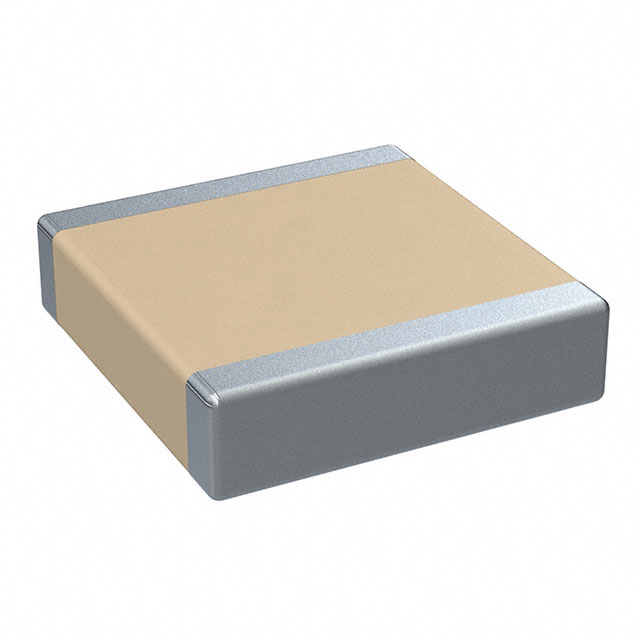

CKC33C154JWGACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 150nF ±5% C0G(NP0) 650V 3640 贴片安装 9.3mm*10.2mm*2.5mm
供应商型号: 399-CKC33C154JWGACAUTOTR-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 CKC33C154JWGACAUTO

CKC33C154JWGACAUTO概述


    产品简介


    KEMET推出的KC-LINK表面贴装电容器是专为满足快速开关宽禁带(WBG)半导体的需求而设计的。这些半导体工作于更高的电压、温度和频率下。KC-LINK采用KEMET强大的专利C0G/NPO基础金属电极(BME)陶瓷体系,非常适合功率转换器、逆变器、抑制电路(snubber)及谐振电路,其关键目标是实现高效率。KC-LINK的特殊设计使其能够在高达150°C的工作温度下稳定运行,并且能够承受非常高的纹波电流,而无需改变额定电容值,同时对直流偏置和温度变化的电容漂移影响也非常小。此系列适用于各种严苛的工业和汽车应用环境。

    技术参数


    以下是KC-LINK的主要技术规格和性能参数:
    - 产品类型: 表面贴装多层陶瓷芯片电容器(SMD MLCCs)
    - 主要功能: 快速开关半导体配套电容器,用于直流链路、抑制电路和共振电路。
    - 适用温度范围: -55°C 至 +150°C
    - 电容范围: 4.7 nF 至 220 nF
    - 额定电压: 500 V 至 2000 V
    - 等效串联电阻 (ESR): 极低
    - 等效串联电感 (ESL): 极低
    - 高可靠性: 符合AEC-Q200标准(汽车级)
    - 工作频率: > 10 MHz
    - 尺寸规格: EIA 1812、2220、3640
    - 兼容性: RoHS合规,无铅
    - 封装形式: 散装袋装、7英寸卷带、13英寸卷带

    产品特点和优势


    KC-LINK具备诸多独特的功能和优势,使其在市场上具有较强的竞争力:
    1. 卓越的热稳定性: 工作温度范围广,适合高温高功密度应用。
    2. 优异的电气性能: 低ESR和ESL,提供高效能的电流处理能力。
    3. 机械可靠性强: 高温环境下依然保持高可靠性,无需额外安装引线框架。
    4. 紧凑设计: 紧凑的尺寸和柔性终端设计支持更高的操作频率。
    5. 广泛的兼容性: 适配多种半导体系统,包括碳化硅(SiC)和氮化镓(GaN)设备。
    6. 高性价比: 在复杂应用场景中可显著提升系统的整体性能。

    应用案例和使用建议


    KC-LINK电容器广泛应用于以下领域:
    - 新能源汽车: 电动和混合动力汽车的驱动系统和充电模块。
    - 光伏发电系统: 需要高效率和高可靠性的光伏逆变器。
    - 无线充电系统: 作为谐振电路的核心组件。
    - 电源转换器: 如LLC谐振转换器。
    在实际应用中,建议采取以下优化措施:
    1. 确保适当的散热管理,尤其是在高功耗情况下。
    2. 按照推荐的焊接工艺进行安装,避免热冲击。
    3. 在设计时充分考虑高频特性以发挥其低ESL的优势。

    兼容性和支持


    KC-LINK电容器与多种高速开关半导体兼容,特别适合新兴的WBG半导体系统。KEMET还提供了完善的售后支持,包括技术文档、培训和工程服务,确保客户能够高效地部署这些组件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高频应用中出现不稳定现象 | 确认焊接质量和终端连接是否正确 |
    | 纹波电流导致温度过高 | 检查冷却系统并增加散热片 |
    | 出现机械损伤 | 使用柔性终端版本并优化安装位置 |

    总结和推荐


    KC-LINK表面贴装多层陶瓷电容器凭借其卓越的性能、可靠性和广泛的应用范围,成为快开关半导体的理想选择。它在新能源汽车、工业控制等领域展现出了强劲的市场竞争力。综合来看,这款产品值得推荐给需要高性能电容的工程团队。
    推荐指数: ⭐⭐⭐⭐⭐

CKC33C154JWGACAUTO参数

参数
电容值 150nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 650V
长*宽*高 9.3mm*10.2mm*2.5mm
通用封装 3640
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

CKC33C154JWGACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CKC33C154JWGACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CKC33C154JWGACAUTO CKC33C154JWGACAUTO数据手册

CKC33C154JWGACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 6.0357 ¥ 50.0209
500+ $ 5.67 ¥ 46.9898
1250+ $ 5.4401 ¥ 45.0844
1750+ $ 5.4282 ¥ 44.9863
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 12505.22
