首页  >  产品百科  >  PME271M422MR30

PME271M422MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2nF ±20% 纸 275V 通孔安装 13.5mm*3.9mm*7.5mm
供应商型号: 2809023
供应商: 海外现货
标准整包数: 10

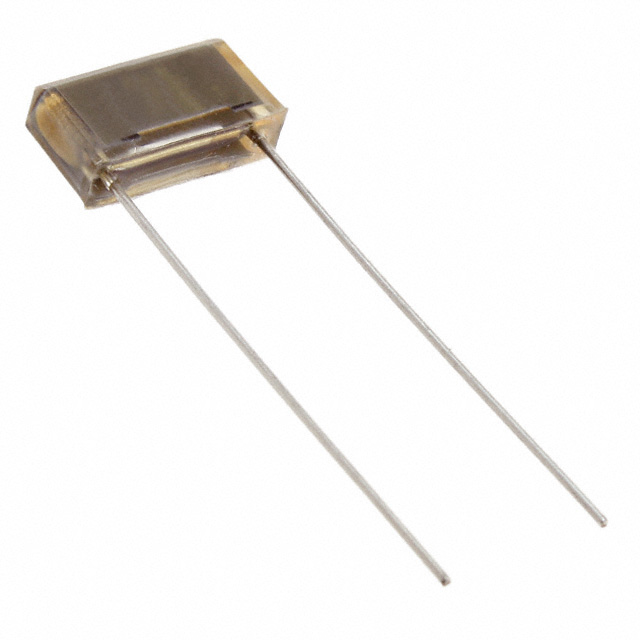

KEMET 薄膜电容 PME271M422MR30

PME271M422MR30概述


    产品简介


    产品类型: PME271M 是一款属于 X2 类别的金属化纸电介质抑制型电容器。它采用多层金属化纸封装并浸渍于自熄材料中,符合 UL 94 V–0 的要求。
    主要功能: PME271M 专为电磁干扰 (EMI) 抑制设计,适用于全球范围内的 X2 和跨线路应用。其独特的结构设计能够有效防止电磁干扰。
    应用领域: 该产品广泛应用于家用电器、工业设备以及汽车电子产品等领域,以实现有效的电磁干扰抑制。

    技术参数


    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.001 µF 至 0.6 µF
    - 引脚间距: 10.2 mm 至 25.4 mm
    - 电容公差:
    - 当 C ≤ 0.1 µF 时为 ±20%
    - 当 C > 0.1 µF 时为 ±10%
    - 气候类别: 40/110/56,符合 IEC 60068–1 标准
    - 测试电压: 2,150 VDC,100% 工厂筛选
    - 工作温度范围: -40°C 至 +110°C
    - 包装规格: 符合 IEC 60286–2 的带卷式包装

    产品特点和优势


    特点:
    - 获得 ENEC、UL 和 cUL 认证
    - 高安全性和阻燃性,符合 UL 94 V–0 标准
    - 优异的自愈能力,在承受过电压时仍能长时间保持性能
    - 高 dV/dt 能力(即电压变化率)
    - 稳定性和可靠性,尤其在连续操作环境中表现出色
    优势:
    - 多层金属化纸封装提高了电容器的稳定性
    - 自熄材料确保了高安全性
    - 在电磁干扰抑制应用中具有显著效果
    - 符合环保要求,RoHS 合规且无铅端子

    应用案例和使用建议


    典型应用:
    - 全球范围内用于 X2 类应用的电磁干扰抑制
    - 适用于各种家电和工业设备的电源线抑制电路
    使用建议:
    - 在高温环境下使用时,需注意散热问题
    - 使用过程中应避免过高的焊接温度,推荐采用波峰焊接曲线(如 IEC Publication 61760–1 第二版)

    兼容性和支持


    兼容性:
    - 与标准的 SMT 工艺兼容
    - 可以与各种电路板和 PCB 设计兼容
    支持:
    - 厂家提供详细的技术手册和应用指南
    - 可以咨询 KEMET 获取更多技术支持

    常见问题与解决方案


    问题 1:如何处理焊接过程中的热应力?
    - 解决办法: 推荐使用波峰焊接曲线,控制焊接温度在安全范围内。具体焊接参数可参考技术手册中的建议。
    问题 2:如何选择正确的电容值?
    - 解决办法: 根据实际应用需求和额定电压选择合适的电容值。建议参考数据表中的表格,根据具体的额定电压和引脚间距选择相应的型号。
    问题 3:如何进行有效的筛选测试?
    - 解决办法: 所有出厂前的产品都需要通过 2,150 VDC 的筛选测试,确保电气特性的可靠性。测试后不再允许重复测试。

    总结和推荐


    综合评估:
    - PME271M 是一款高度可靠且性能优越的 X2 类别电容器,特别适用于电磁干扰抑制的应用场合。它具有出色的耐高温性能和长期稳定性,能够在极端环境下保持良好的电气特性。
    推荐:
    - 强烈推荐在需要高可靠性和电磁干扰抑制能力的应用中使用 PME271M。对于需要严格遵循环保标准和高安全性的项目,这款电容器是理想的选择。

PME271M422MR30参数

参数
电容值 2.2nF
容差 ±20%
介电材料
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 13.5mm*3.9mm*7.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME271M422MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271M422MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271M422MR30 PME271M422MR30数据手册

PME271M422MR30封装设计

查看详情并下载
Symbol
Footprint
3D Model
