FGH0H105ZF

产品分类: 其他固定电容
厂牌: KEMET
产品描述: -20%~80% 5.5V 5.5V 35Ω@ 1kHz 1F 通孔安装 21.5mm*9.5mm*9.5mm
供应商型号: ET-2362058
供应商: 海外现货
标准整包数: 1

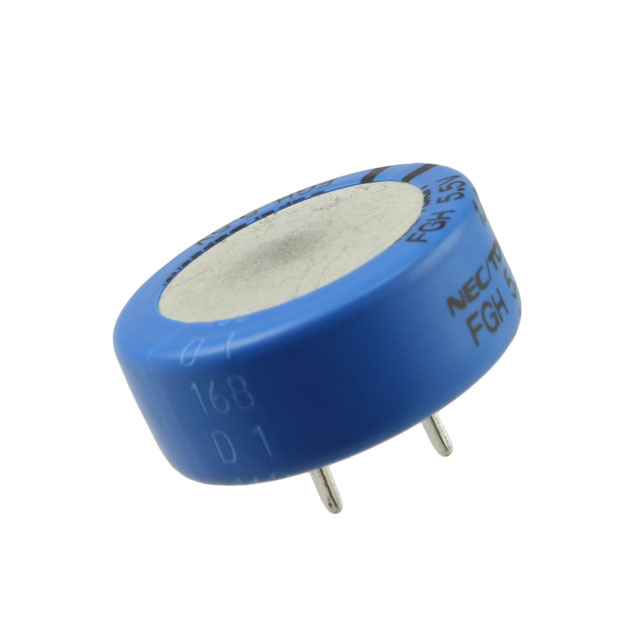

KEMET 其他固定电容 FGH0H105ZF

FGH0H105ZF概述

    KEMET Electronics Corporation Supercapacitors – FG Series

    1. 产品简介


    KEMET Electronics Corporation 的 FG 系列超级电容器(也称为双电层电容器 EDLC)旨在用于高能存储应用。它们具有类似传统电容器和电池的特性,因此可以在直流电路中用作二次电池。这些设备最适合应用于低电压直流保持应用,例如配备闪存的嵌入式微处理器系统。

    2. 技术参数


    FG 系列超级电容器的技术规格如下:
    | 规格项 | 参数 |

    | 最大操作电压 | 3.5 VDC (FG 和 FGR 型),5.5 VDC (FGH 型) |
    | 工作温度范围 | -25°C 至 +70°C (FG 和 FGH 型),-40°C 至 +85°C (FGR 型) |
    | 额定容量 | 0.010 μF 至 4.7 μF |
    | 极限电流 | 30 毫安至 120 毫安 |
    | 最小电压维持能力 | 1.5 V 至 4.2 V |
    | 典型 ESR 值 | 0.010 Ω 至 6.0 Ω |
    | 容差 | +80%,-20% |

    3. 产品特点和优势


    - 宽温范围:-25°C 至 +70°C (FG 和 FGH 类),-40°C 至 +85°C (FGR 类)
    - 免维护:这些设备无需频繁维护,适合长周期应用
    - 高可靠性:液漏风险极低
    - 无铅且符合 RoHS 标准
    - 超长寿命:极限充电/放电次数几乎无限

    4. 应用案例和使用建议


    FG 系列超级电容器主要用于长时间后备电源应用,适用于 CMOS 微处理器和 IC 钟表等设备。建议在设计电路时注意避免超电压应用,尤其是在串联连接的情况下,以防止内部电阻增加和泄漏损坏。在接近热发射器(如线圈、功率晶体管等)使用时,应注意散热问题。

    5. 兼容性和支持


    FG 系列超级电容器适用于多种不同的设备和应用场合,但不适合用于快速充放电应用,如纹波吸收。此外,它们与焊接和安装条件有特定要求,建议在安装前仔细检查手册中的相关章节。KEMET 提供详尽的支持文档和售后服务,确保客户能够充分利用这些高性能器件。

    6. 常见问题与解决方案


    - Q: 超级电容器能否串联使用?
    - A: 可以,但需注意电压平衡问题,推荐附加保护电路。

    - Q: 电容器存储期间应如何处理?
    - A: 存储期间温度应控制在 5°C 至 35°C,湿度应低于 70%RH。
    - Q: 如何清洁和涂层处理?
    - A: 除 FM 系列外,不推荐进行清洗、涂覆和灌封处理。需遵循 KEMET 的建议进行处理。

    7. 总结和推荐


    总体来看,KEMET 的 FG 系列超级电容器在宽温范围内表现出色,具有可靠的性能和广泛的适用性。尤其适合需要长时间备份电源的应用场合。尽管存在一定的限制条件,但在适当的设计和安装下,这些设备可以发挥出色的效能。对于需要稳定电源的用户,我们强烈推荐考虑使用这一系列的产品。

FGH0H105ZF参数

参数
电容个数 -
纹波电流 -
ESR-等效串联电阻 35Ω@ 1kHz
容差 -20%~80%
额定电压-DC 5.5V
温度系数 -
额定电压 5.5V
电容值 1F
额定电压-AC -
介电材料 -
工作寿命 -
长*宽*高 21.5mm*9.5mm*9.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FGH0H105ZF厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FGH0H105ZF数据手册

厂牌 PDF简要描述 下载
KEMET 其他固定电容 KEMET FGH0H105ZF FGH0H105ZF数据手册

FGH0H105ZF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2452 ¥ 61.2219
10+ $ 5.751 ¥ 48.5962
90+ $ 4.266 ¥ 36.0479
180+ $ 3.9046 ¥ 32.994
540+ $ 3.6194 ¥ 30.5838
1080+ $ 3.4491 ¥ 29.1447
2070+ $ 3.3812 ¥ 28.5714
库存: 60
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.22
