首页  >  产品百科  >  C1206C102K5RAC7210

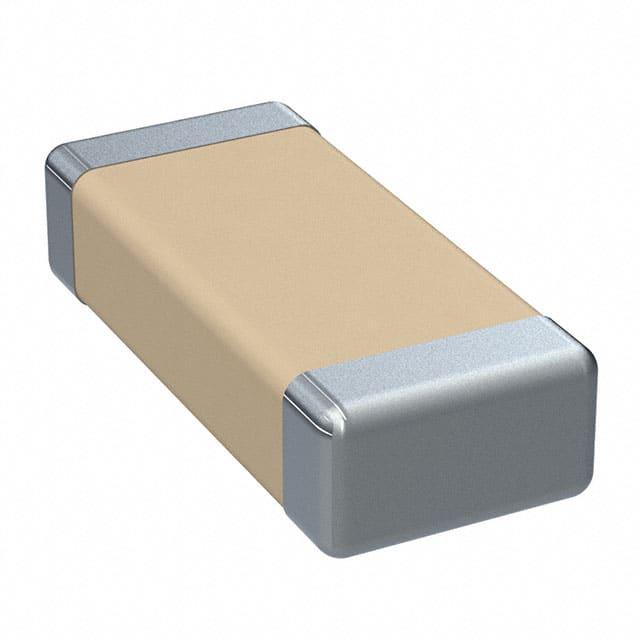

C1206C102K5RAC7210

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% X7R 50V 1206 贴片安装 3.2mm*1.6mm*780μm
供应商型号: 399-C1206C102K5RAC7210TR-ND
供应商: Digi-Key
标准整包数: 10000
KEMET 陶瓷电容 C1206C102K5RAC7210

C1206C102K5RAC7210概述

    # KEMET X7R Dielectric Surface Mount Multilayer Ceramic Chip Capacitors 技术手册

    产品简介


    KEMET 的 X7R 系列多层陶瓷片式电容器(SMD MLCCs)属于商业级产品,设计用于广泛的工业和消费类电子产品。X7R 材料是一种温度稳定的陶瓷电介质,适用于高达 125°C 的环境温度。该系列产品支持多种尺寸(从 0402 到 2225),电压范围从 6.3V 到 250V,且提供从 10pF 到 47μF 的宽泛容值选择,适合于旁路、去耦、滤波及瞬态电压抑制等应用。
    主要特点
    - 工作温度范围:-55°C 至 +125°C。
    - 无铅环保:符合 RoHS 和 REACH 标准。
    - 容值精度:±5%、±10%、±20% 可选。
    - 直流电压额定值:6.3V、10V、16V、25V、35V、50V、100V、200V、250V。
    - 非极性设计:安装方便,无需区分正负极。
    - 焊接性:全纯哑光锡端面处理,确保出色的可焊性。

    技术参数


    以下为关键的技术规格概览:
    | 参数 | 规格 |

    | 尺寸(英制/公制) | 0402 至 2225 |
    | 容值范围 | 10pF 至 47μF |
    | 容值公差 | ±5%、±10%、±20% |
    | 额定电压范围 | 6.3V 至 250V |
    | 最大工作温度 | +125°C |
    | 工作湿度范围 | -55°C 至 +125°C |
    | 终端表面处理 | 全纯哑光锡或含铅终端选项 |

    产品特点和优势


    - 稳定性:采用 X7R 材料,具备出色的温度稳定性,允许在高温条件下稳定工作。
    - 广泛适用性:多样化尺寸和容值使其能够适应各类 PCB 设计需求。
    - 环保合规:无铅、RoHS 和 REACH 合规,满足现代电子产品的绿色制造标准。
    - 安装简易:非极性设计减少了安装时可能的错误风险。

    应用案例和使用建议


    典型应用场景
    - 电源管理:旁路和去耦电容器,用于消除噪声并保持电源稳定。
    - 信号调理:滤波电路中用作频率选择元件。
    - 保护电路:吸收瞬态电压尖峰以保护敏感组件。
    使用建议
    1. 电路设计优化:根据负载要求合理选择电容器的容值和耐压等级。
    2. 焊接工艺注意:推荐使用回流焊接技术,确保良好的焊接质量。
    3. 库存管理:由于产品多样性强,需定期盘点以避免断货影响生产进度。

    兼容性和支持


    KEMET X7R 系列电容器具有高度的通用性,可轻松与其他主流电子元件兼容。KEMET 提供全面的技术支持服务,包括样品供应、定制化方案设计以及长期的技术咨询帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊 | 确保焊点干净,调整焊接温度和时间设置。 |
    | 容值漂移超出预期范围 | 检查工作环境温度是否超出规范限值。 |
    | 连接不稳定 | 确认安装方向正确,检查端子焊接情况。 |

    总结和推荐


    KEMET X7R 系列电容器凭借其卓越的性能、广泛的适用性和环保特性,在众多工业和消费电子产品中表现出色。尤其适合需要高性能、高可靠性的场合。总体而言,这款产品值得推荐给对质量和创新有高要求的设计工程师和采购团队。
    通过上述详细分析可以看出,无论是从技术指标还是实际应用效果来看,KEMET X7R 系列电容器都是一个可靠且高效的选择。如果您正在寻找一款能够应对复杂环境挑战的优质电容器,这一系列无疑是您的理想之选。

C1206C102K5RAC7210参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*780μm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C102K5RAC7210厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C102K5RAC7210数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C102K5RAC7210 C1206C102K5RAC7210数据手册

C1206C102K5RAC7210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0291 ¥ 0.2433
20000+ $ 0.0272 ¥ 0.2278
30000+ $ 0.0263 ¥ 0.22
50000+ $ 0.0253 ¥ 0.2114
70000+ $ 0.0247 ¥ 0.2064
100000+ $ 0.0241 ¥ 0.2015
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 2433
