R463I3100JBM1M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100nF ±20% 聚丙烯 15mm 630V 310V 通孔安装 18mm(长度)*11mm(高度)
供应商型号: R463I3100JBM1M
供应商: 国内现货
标准整包数: 2000

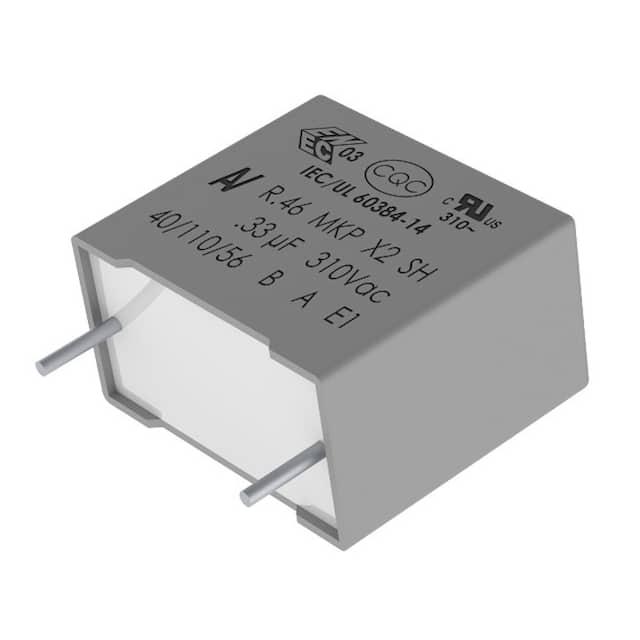

KEMET 薄膜电容 R463I3100JBM1M

R463I3100JBM1M概述

    KEMET R46 系列金属化聚丙烯薄膜EMI抑制电容器技术手册

    产品简介


    KEMET R46 系列是一款金属化聚丙烯薄膜EMI抑制电容器,属于X2安全分类。该系列产品广泛用于全球范围内的电磁干扰(EMI)抑制场合,特别是在需要X2安全分类的应用中。该电容器适用于那些在电容器失效时不会导致触电风险的场合,不适用于串联于主电源的应用。

    技术参数


    - 额定电压:310 VAC(50/60 Hz),630 VDC
    - 电容范围:0.01 µF 至 10 µF
    - 引脚间距:10.0 mm 至 37.5 mm
    - 电容公差:±10%,±20%
    - 气候类别:40/110/56,符合IEC 60068-1
    - 工作温度范围:-40°C 至 +110°C
    - 测试电压:在2,200 VDC/1,500 VAC下的100%筛选工厂测试
    - 环保认证:RoHS符合,无铅端接

    产品特点和优势


    - 自愈性:具备自愈特性,能提高产品的可靠性和寿命。
    - 高可靠性:通过了ENEC, UL, cUL, CQC等多项认证。
    - 环境友好:符合RoHS标准,无铅端接,更加环保。
    - 适用范围广:适用于各种EMI抑制场合,尤其在需X2安全分类的应用中表现优异。

    应用案例和使用建议


    - 应用案例:适用于电磁干扰抑制的跨线应用。
    - 使用建议:焊接过程中应注意控制温度和时间,避免对电容器造成损害。手动焊接时,建议焊铁温度设定为350°C,焊接时间不超过3秒。对于波峰焊接,建议参考IEC Publication 61760-1第2版中的焊接曲线。

    兼容性和支持


    - 兼容性:与现有的电路板设计高度兼容。
    - 支持:提供详细的焊接指南和技术文档,客户可以随时联系KEMET获取更多技术支持。

    常见问题与解决方案


    - Q: 如何防止电容器过热?
    - A: 确保焊接温度不超过规定的最高温度限制,同时合理布局电路板,确保良好的散热。
    - Q: 如何处理电容器损坏问题?
    - A: 若出现损坏,建议进行详细检查并咨询KEMET的技术支持团队,以便找到适当的修复方案。

    总结和推荐


    KEMET R46 系列电容器凭借其出色的电气性能、自愈特性及宽泛的工作温度范围,成为电磁干扰抑制应用的理想选择。尽管如此,鉴于电容器本身的潜在失效风险,建议在关键应用中采取必要的保护措施。总体来说,该产品在EMI抑制领域具有很高的性价比,值得推荐。

R463I3100JBM1M参数

参数
电容值 100nF
容差 ±20%
介电材料 聚丙烯
引线间距 15mm
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 18mm(长度)*11mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

R463I3100JBM1M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R463I3100JBM1M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R463I3100JBM1M R463I3100JBM1M数据手册

R463I3100JBM1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.0119
20000+ ¥ 0.9551
库存: 8000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2023.8
