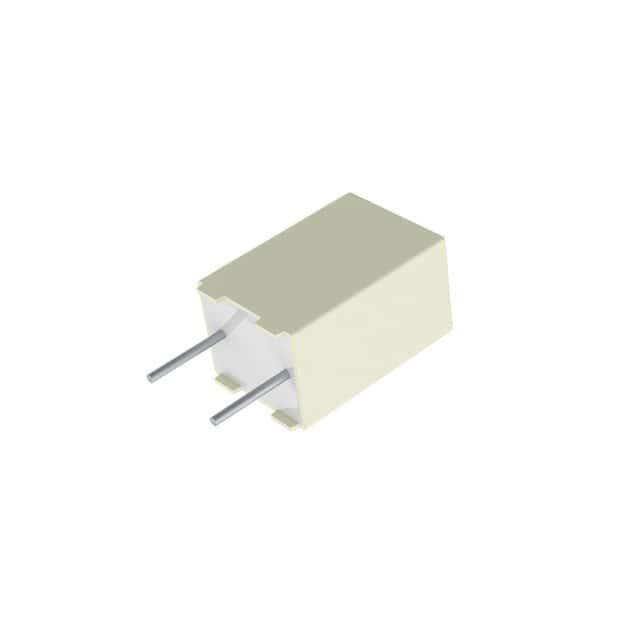

R82EC1100CK50K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.2mm*2.5mm*6.6mm
供应商型号: N-R82EC1100CK50K
供应商: 云汉优选
标准整包数: 2500
KEMET 薄膜电容 R82EC1100CK50K

R82EC1100CK50K概述


    产品简介


    KEMET R82系列通用聚酯薄膜电容器是一款适用于广泛应用场合的电容器,其主要特性包括电压范围宽、容值范围广以及耐高温能力。这些电容器采用金属化聚酯薄膜(卷绕或堆叠技术)制造,具有径向引线。它们的设计使其能够承受各种严苛的应用环境,尤其适合汽车电子应用。
    主要功能
    - 电压范围:50至400VDC
    - 容量范围:0.001至4.7μF
    - 额定温度范围:-55°C至+105°C
    - 引脚间距:5mm
    - 电容精度:±5%,±10%,±20%
    - 气候分类:55/105/56
    - RoHS合规和无铅终端
    - 自愈功能
    - 符合AEC-Q200标准
    应用领域
    典型应用包括阻隔电路、耦合电路、去耦电路、定时电路和振荡器电路。这类电容器不适合用于跨线应用(见抑制电容器)。

    技术参数


    - 电压范围: 50 - 400 VDC
    - 容值范围: 0.001 - 4.7 μF
    - 引脚间距: 5 mm
    - 电容精度: ±5%,±10%,±20%
    - 工作温度范围: -55°C 至 +105°C
    - 自愈功能
    - 气候分类: 55/105/56 (IEC 60068-1)
    - RoHS合规
    - 封装: 符合IEC 60286-2的带式与卷装包装

    产品特点和优势


    独特功能和优势
    - 电压范围广:可应用于多种不同电压需求的应用场景。
    - 宽泛的容值选择:从0.001 μF到4.7 μF,满足多样化的电路设计要求。
    - 高可靠性:通过了AEC-Q200标准认证,确保长期稳定运行。
    - 高温适应性:能在极端条件下保持良好的电气性能。
    - 自愈功能:提高电容器的使用寿命和稳定性。
    - 环保材料:符合RoHS标准,无铅终端。

    应用案例和使用建议


    应用案例
    - 阻隔电路:用于防止直流信号泄露。
    - 耦合电路:用于交流信号传输。
    - 去耦电路:用于稳定电源供应。
    - 定时电路:用于产生特定时间间隔。
    - 振荡器电路:用于产生稳定频率信号。
    使用建议
    - 在进行焊接时,应遵循KEMET推荐的焊接曲线,特别是对于波峰焊,需特别小心以避免热应力损伤。
    - 为确保最佳性能,建议使用SnAgCu或SnCu合金作为焊料。
    - 尽管该电容器具有高耐温性,但建议在实际操作中注意保持周围环境温度低于105°C。

    兼容性和支持


    兼容性
    该电容器可与其他标准电子组件配合使用,特别是对于需要宽电压范围和高可靠性的电路。
    支持
    KEMET提供了详尽的技术支持,包括技术文档、焊接指南和故障排查资源。如果您有任何疑问,可以通过官方网站或客户服务热线获取帮助。

    常见问题与解决方案


    问题及解决方案
    1. 问题: 焊接过程中损坏。
    - 解决方案: 遵循KEMET推荐的焊接曲线,使用适当的焊接参数。
    2. 问题: 电容值漂移过大。
    - 解决方案: 在正常存储条件下存放24个月内重新检测,并确保相对湿度不超过70%。
    3. 问题: 无法正常通电。
    - 解决方案: 检查电路连接是否正确,确认电压等级是否匹配。

    总结和推荐


    综合评估
    KEMET R82系列通用聚酯薄膜电容器以其宽泛的电压范围、可靠的性能和卓越的自愈功能,在各类电路中表现出色。它不仅符合严格的AEC-Q200标准,还具备优异的环境适应能力和稳定性。
    推荐使用
    鉴于其广泛的适用性和卓越的品质,我们强烈推荐这款电容器应用于对可靠性要求极高的汽车电子和其他工业应用中。无论是新项目还是升级现有系统,KEMET R82系列都是您值得信赖的选择。

R82EC1100CK50K参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 63V
额定电压-DC 100V
ESR-等效串联电阻 -
长*宽*高 7.2mm*2.5mm*6.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

R82EC1100CK50K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R82EC1100CK50K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R82EC1100CK50K R82EC1100CK50K数据手册

R82EC1100CK50K封装设计

查看详情并下载
Symbol
Footprint
3D Model
