JSNDJ5820KB6L0

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 82μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 63V 40V SMD 贴片安装 17.3mm*30mm*17.8mm
供应商型号: N-JSNDJ5820KB6L0
供应商: 云汉优选
标准整包数: 1
KEMET 薄膜电容 JSNDJ5820KB6L0

JSNDJ5820KB6L0概述

    KEMET Surface Mount Polyester (PET) Film Capacitor JSN: Comprehensive Guide



    1. 产品简介



    产品类型:

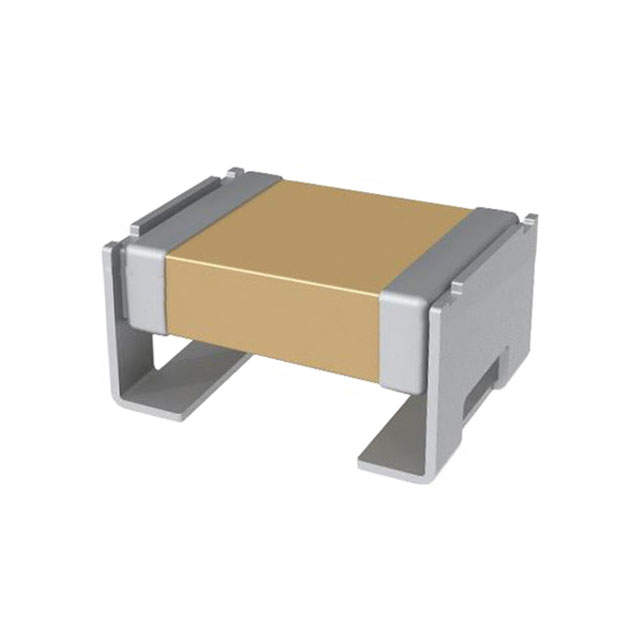

    JSN系列是无封装堆叠式裸金属化聚酯薄膜电容器,具有扁平端子。这类电容器专为需要高可靠性、长寿命和严苛工作条件的应用而设计。

    主要功能:
    - 适用于高频率开关电源(SMPS)、直流/直流转换器和交流/直流转换器
    - 适用于电源输入/输出滤波器、DC链路、工业和汽车开关电源及逆变器

    应用领域:
    - 高频SMPS、DC/DC和AC/DC转换器
    - 工业和汽车开关电源及逆变器
    - 电源输入/输出滤波器
    - DC链路


    2. 技术参数



    电气特性:
    - 额定电压:63 - 250 VDC
    - 额定电压:40 - 160 VAC
    - 电容范围:5.6 - 82 µF
    - 电容容差:±10%,±20%
    - 气候类别:55/125/56 IEC 60068-1
    - 罗氏(RoHS)合规,无铅端子

    工作环境:
    - 操作温度范围:-55°C 至 +125°C
    - 最大温度暴露:+150°C,最长250小时,无电压施加
    - 温度降额:从+105°C到+125°C,额定电压降低1.25%/°C

    测试结果:
    - 预湿测试:+40°C ±2°C,相对湿度93% ±2%,额定电压偏置,测试时间56天
    - 耐久性测试:125°C ±2°C,测试时间2,000小时,电压施加1.25 x VC
    - 快速温度变化测试:-55°C至+125°C,1,000个周期
    - 再流测试:符合回流过程要求,峰值温度不超过225°C
    - 弯曲测试:1 - 6 mm,电容变化≤1%


    3. 产品特点和优势



    独特功能:
    - 符合汽车级AEC-Q200标准
    - 低ESR和ESL(适用于高频应用)
    - 无压电效应
    - 在电容下降和老化过程中无直流偏置效应
    - 非极性结构(适用于交流过滤应用,低自热)

    优势:
    - 高可靠性
    - 长使用寿命
    - 适应严苛工作条件
    - 灵活的封装和尺寸选择
    - 符合RoHS和无铅要求


    4. 应用案例和使用建议



    应用案例:
    - 在汽车电子系统中用于电源管理和滤波
    - 工业自动化控制系统中的电源管理和保护
    - 通信设备中的滤波和稳压

    使用建议:
    - 在焊接前确保温度低于50°C,特别是在二次回流过程中
    - 使用无卤素的清洁剂进行清洗,如异丙醇或去离子水
    - 存储时控制温度和湿度,以防止电容器受潮


    5. 兼容性和支持



    兼容性:
    - JSN系列电容器与其他标准SMT组件兼容,可广泛应用于各种电路板设计

    支持和服务:
    - KEMET提供详细的技术支持文档和在线资源
    - 可通过官方网站获取最新的产品信息和技术支持


    6. 常见问题与解决方案



    常见问题:
    - 焊接过程中电容器损坏
    - 清洗不当导致性能下降
    - 存储不当导致受潮

    解决方案:
    - 在焊接前确保温度低于50°C
    - 使用无卤素的清洁剂进行清洗
    - 在打开密封包装后,及时转移到控制温湿度的环境中


    7. 总结和推荐



    综合评估:
    JSN系列电容器以其高可靠性、长寿命和适用于严苛工作条件的特点,在工业和汽车应用中表现出色。其独特的设计使其成为许多复杂电路的理想选择。

    推荐结论:
    强烈推荐在汽车电子、工业自动化和高频电源管理等应用场景中使用JSN系列电容器。其卓越的性能和可靠性使其在市场上具有显著的竞争优势。

JSNDJ5820KB6L0参数

参数
电容值 82μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 17.3mm*30mm*17.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

JSNDJ5820KB6L0厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

JSNDJ5820KB6L0数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET JSNDJ5820KB6L0 JSNDJ5820KB6L0数据手册

JSNDJ5820KB6L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
