R82EC1680DQ50J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 6.8nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 7.2mm*2.5mm*6.6mm
供应商型号: 4559335
供应商: 海外现货
标准整包数: 10

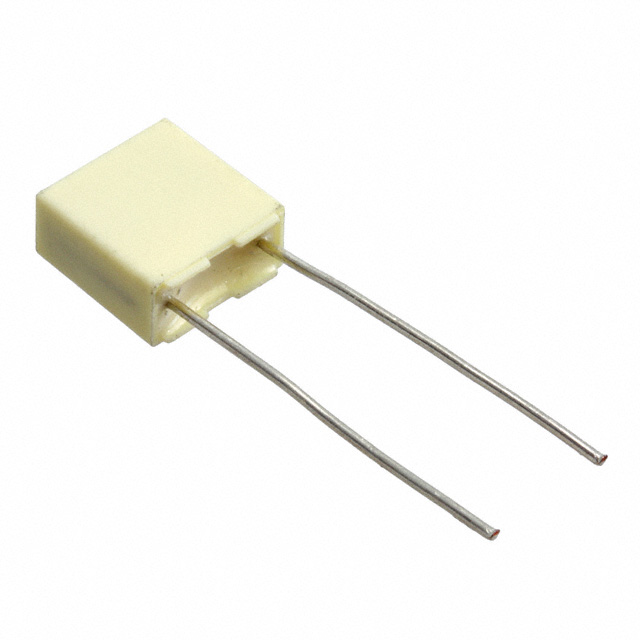

KEMET 薄膜电容 R82EC1680DQ50J

R82EC1680DQ50J概述

    KEMET R82 5 mm Radial General Purpose Metallized Polyester Film Capacitor

    1. 产品简介


    KEMET R82系列是一款适用于广泛应用的通用型聚酯膜金属化薄膜电容器。其设计初衷是为了满足严格的汽车标准,并具备高电压范围、宽广的电容范围及优秀的电气特性。这些电容器采用5毫米间距的径向引脚,并具有自我修复特性,使得它们不仅可靠而且非常适合恶劣的工作环境。这类电容器主要用于阻隔、耦合、去耦、定时和振荡电路中,但在跨线应用方面并不适用(参见抑制电容器)。

    2. 技术参数


    KEMET R82系列电容器的主要技术规格如下:
    - 电压范围:50至400VDC
    - 电容范围:0.001至4.7μF
    - 引脚间距:5毫米
    - 电容公差:±5%,±10%,±20%
    - 气候类别:55/105/56
    - 工作温度范围:−55°C至+105°C
    - RoHS合规性及无铅端接
    - 符合IEC 60286–2标准的带卷包装

    3. 产品特点和优势


    KEMET R82系列电容器的主要特点是其卓越的电气特性和宽泛的工作温度范围。这些电容器经过汽车级认证(AEC-Q200),并且拥有自愈能力。具体优势包括:
    - 高温适应性(最高可达+105°C)
    - 低介损特性(最大值在100 kHz时为2.50%)
    - 宽泛的电容和电压范围,适合多种应用
    - 符合环保要求(RoHS合规)

    4. 应用案例和使用建议


    KEMET R82系列电容器在多个领域有着广泛的应用,例如:
    - 阻隔电路:用于电源线路的过压保护
    - 耦合电路:音频信号传输中的耦合和隔离
    - 去耦电路:为敏感电路提供稳定电压
    - 定时电路:用于定时和延迟电路
    - 振荡电路:产生稳定的振荡频率
    使用建议:
    - 在高温环境下使用时,需注意可能的热应力对电容器的影响
    - 使用前确认所使用的焊接工艺符合电容器的规范
    - 遵循KEMET推荐的焊接曲线进行波峰焊接

    5. 兼容性和支持


    KEMET R82系列电容器的使用兼容大多数现有的电子设备。制造商提供全面的技术支持和服务,以确保客户能够正确地使用这些电容器。此外,电容器通过了AEC-Q200认证,意味着其质量达到了汽车行业的高标准。

    6. 常见问题与解决方案


    - 问题一:电容器在高温环境下寿命缩短。
    解决方案:遵循推荐的焊接曲线,并选择适当的冷却措施来减小热应力。

    - 问题二:焊接过程中电容器损坏。
    解决方案:在波峰焊接之前,确保电容器与电路板的连接牢固。同时,在焊接过程中避免过高的预热温度。

    7. 总结和推荐


    综上所述,KEMET R82系列电容器以其宽泛的工作温度范围、卓越的电气特性和自愈能力,成为了一种非常可靠的解决方案。其在汽车和工业应用中表现尤为出色。如果您的项目需要一种既耐高温又具有高可靠性的电容器,那么KEMET R82系列电容器是一个值得考虑的选择。我们强烈推荐这款产品。

R82EC1680DQ50J参数

参数
电容值 6.8nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 7.2mm*2.5mm*6.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

R82EC1680DQ50J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R82EC1680DQ50J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R82EC1680DQ50J R82EC1680DQ50J数据手册

R82EC1680DQ50J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4775
100+ ¥ 0.3762
500+ ¥ 0.3617
1000+ ¥ 0.3241
3500+ ¥ 0.3241
7000+ ¥ 0.3183
21000+ ¥ 0.3125
42000+ ¥ 0.3125
库存: 3106
起订量: 140 增量: 0
交货地:
最小起订量为:100
合计: ¥ 37.62
