首页  >  产品百科  >  R66PD1100AA10K

R66PD1100AA10K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1nF ±10% 涤纶,聚对苯二甲酸乙二醇酯 630V 220V 通孔安装 10mm*3mm*8.1mm
供应商型号: SCE-C67NF001S
供应商: 海外现货
标准整包数: 100

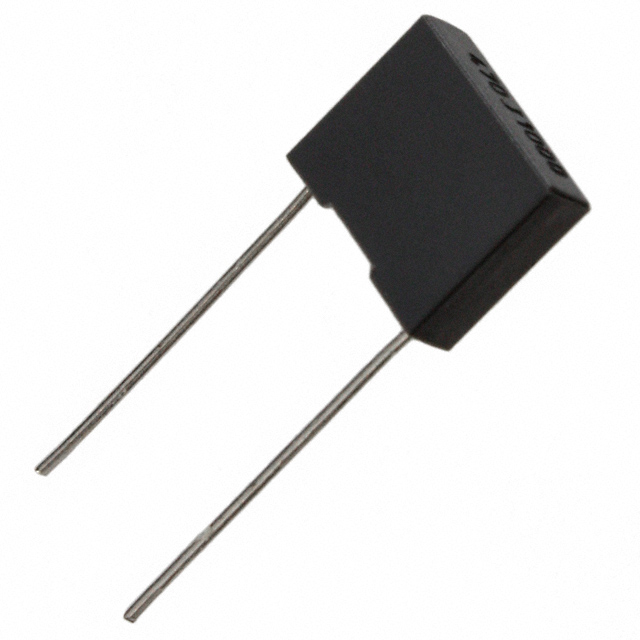

KEMET 薄膜电容 R66PD1100AA10K

R66PD1100AA10K概述


    产品简介


    KEMET R66系列是一类通用型金属化聚酯薄膜电容器,具有多种电容值和电压等级。这种电容器主要通过蒸发沉积金属层于聚酯薄膜上制成,采用径向引脚焊接技术。它们通常用于低电压应用,如汽车、音频和视频系统中的耦合、旁路和去耦等场合。但不适用于跨线路应用。
    主要功能
    - 阻隔(Blocking)
    - 耦合(Coupling)
    - 去耦(Decoupling)
    - 旁路(Bypassing)
    - 干扰抑制(Interference Suppression)
    应用领域
    - 汽车行业
    - 音频和视频系统
    - 其他需要低电压应用的领域

    技术参数


    基本规格
    - 电压范围:50 - 630 VDC
    - 电容范围:0.001 µF - 4.7 µF
    - 引脚间距:7.5 mm
    - 温度范围:-55°C 至 +105°C
    - 封装形式:符合IEC 60286-2标准的带状包装
    - RoHS合规:符合RoHS要求,无铅终端
    特殊特性
    - 自愈能力:具备自修复能力,提高长期稳定性
    - 环保:符合AEC-Q200认证,适合汽车级应用

    产品特点和优势


    - 宽广的工作范围:从50VDC到630VDC,覆盖了广泛的电压需求。
    - 高可靠性:拥有良好的长期稳定性和超过200,000小时的使用寿命。
    - 兼容性强:符合多项国际标准(如AEC-Q200和IEC 60384-2)。
    - 环境友好:无铅,符合RoHS规定,满足现代环保要求。

    应用案例和使用建议


    应用案例
    - 在汽车电子产品中用于阻隔噪声干扰,确保信号完整性。
    - 在电源电路中作为旁路电容器,改善电源质量。
    使用建议
    - 由于对热敏感,建议使用较低的预热温度(最高130°C),以避免损坏电容器。
    - 尽量减少焊接次数,以防止过热引起的潜在损坏。

    兼容性和支持


    兼容性
    - 与大多数标准电路板兼容,适用于各种低电压应用场合。
    支持和服务
    - 提供详细的安装和使用指南,包括手动焊接、波峰焊接和选择性焊接的建议。
    - 用户可通过KEMET官方网站获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时温度过高导致损坏 | 降低焊接温度至130°C以内,严格控制焊接时间不超过3秒。 |
    | 电容器容量异常 | 检查电容器是否受到过度热应力,重新检查焊接过程。 |

    总结和推荐


    KEMET R66系列电容器以其广泛的电压范围、卓越的耐温能力和高可靠性,在多个应用领域展现出色表现。特别是在汽车和消费电子领域,其自愈能力和RoHS合规性使其成为优选产品。对于那些需要高稳定性和广泛温度范围应用的项目,我们强烈推荐使用KEMET R66系列电容器。此外,建议在焊接过程中严格遵循制造商的焊接温度和时间指导,以确保电容器的长期可靠运行。

R66PD1100AA10K参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 220V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 10mm*3mm*8.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 散装

R66PD1100AA10K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R66PD1100AA10K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R66PD1100AA10K R66PD1100AA10K数据手册

R66PD1100AA10K封装设计

查看详情并下载
Symbol
Footprint
3D Model
