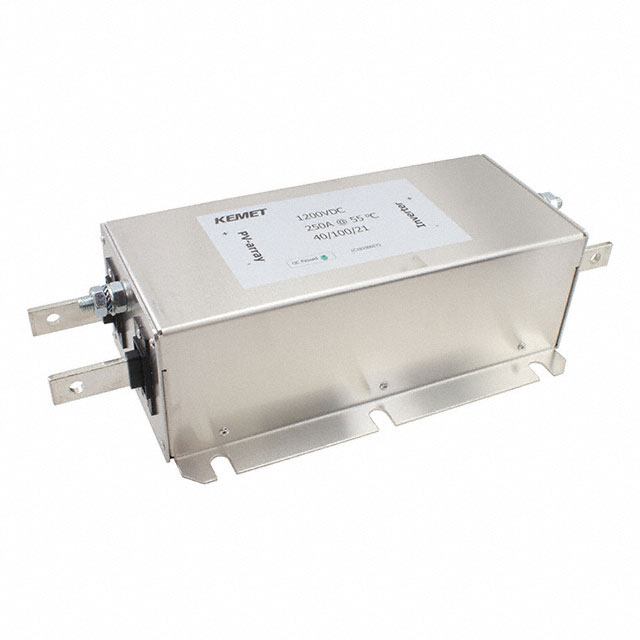

FLLE2250APXI1

产品分类: 其他滤波器
厂牌: KEMET
产品描述: Chassis Mount DC EMI Filter for Photovoltaic Inverters
供应商型号: 2902090
供应商: 海外现货
标准整包数: 1
KEMET 其他滤波器 FLLE2250APXI1

FLLE2250APXI1概述


    产品简介


    KEMET Electronics Corporation 的FLLE2 – PV 系列直流电磁干扰(EMI)滤波器专为光伏逆变器设计,提供600 VDC和1,200 VDC的额定电压,额定电流范围为25至2,500 A。这些滤波器主要用于抑制高频噪声,以提高光伏面板的性能和寿命,同时减少来自面板及其连接电缆的EMI噪声辐射。根据不同的逆变器拓扑结构需求,提供了带或不带Y电容器的两种版本,以确保最佳的性能和可靠性。

    技术参数


    - 额定电压:600 VDC 和 1,200 VDC
    - 额定电流:25 A 至 2,500 A
    - 工作温度:55°C,温度范围:−40°C 到 100°C
    - 气候类别:40/100/21
    - 电压测试:内部对地(P → E):1,300 VDC;内部对内部(P → P):3,000 VDC;内部对地(P → E):3,600 VDC
    - 插入损耗:见图表
    - 产品型号及参数:
    - FLLE2025AP()T3: 额定电流 25 A,功率损耗 4 W,重量 1.3 kg
    - FLLE2050AP()T5: 额定电流 50 A,功率损耗 6 W,重量 1.8 kg
    - 其他型号见下表
    | Part Number | Rated Current at 55°C (A) | Power Loss at 25°C/DC (W) | Weight (kg) |
    ||
    | FLLE2025AP()T3 | 25 | 4 | 1.3 |
    | FLLE2050AP()T5 | 50 | 6 | 1.8 |
    | FLLE2075AP()T5 | 75 | 10 | 2.0 |
    | FLLE2100AP()T6 | 100 | 15 | 2.5 |
    | FLLE2150AP()T7 | 150 | 20 | 3.0 |
    | FLLE2250AP()I1 | 250 | 10 | 10 |
    | FLLE2400AP()I1 | 400 | 15 | 15 |
    | FLLE2600AP()I1 | 600 | 25 | 25 |
    | FLLE2800AP()I1 | 800 | 30 | 30 |
    | FLLE21K0AP()I1 | 1,000 | 45 | 45 |
    | FLLE21K6AP()I1 | 1,600 | 70 | 70 |
    | FLLE22K5AP()I1 | 2,500 | 150 | 150 |

    产品特点和优势


    1. 频率抑制:能有效抑制高达100 MHz的高频噪声,提供良好的差模和共模噪声衰减。
    2. 优化设计:几何优化设计确保最低的功率损耗。
    3. 宽电压范围:适用于多种电压和电流需求,从25 A到2,500 A,满足不同应用需求。
    4. 可靠性高:使用KEMET的X和Y电容器,确保最高性能和可靠性。
    5. 兼容性好:支持各种逆变器拓扑结构,应用广泛。

    应用案例和使用建议


    应用案例
    - 光伏系统:FLLE2系列滤波器可以安装在太阳能电池板和逆变器之间,用于光伏系统的EMI噪声过滤。
    - 其他DC应用:如电池充电器、储能系统和UPS设备,同样适用。
    使用建议
    1. 选择合适的型号:根据具体应用的电压和电流需求,选择相应的滤波器型号。
    2. 正确安装:按照手册中的机械尺寸和安装说明进行安装,确保正确的扭矩和接线方式。
    3. 配合电路保护:建议在高可靠性应用中,增加电路保护措施,以避免单个组件失效导致的系统故障。

    兼容性和支持


    - 兼容性:适用于多种逆变器拓扑结构,适合不同的光伏系统及其他DC应用。
    - 支持和维护:KEMET Electronics Corporation 提供全球销售办事处和技术支持服务,客户可以通过访问www.kemet.com/sales找到最近的服务点。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装时扭矩不够 | 按照手册中规定的扭矩值进行调整,防止接触不良。 |
    | 过载导致滤波器过热 | 减少负载或更换更高电流容量的滤波器型号。 |
    | 电压超出额定范围 | 确认所选型号是否符合实际应用的电压要求。 |

    总结和推荐


    综上所述,KEMET Electronics Corporation 的FLLE2系列直流电磁干扰滤波器具备优秀的高频噪声抑制能力、优化的设计和广泛的应用范围,特别适合光伏系统和其他需要高效EMI抑制的DC应用。如果您正在寻找一款稳定可靠、易于集成的EMI滤波解决方案,FLLE2系列无疑是一个值得推荐的选择。

FLLE2250APXI1参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 300mm*130mm*100mm
安装方式 底座安装
零件状态 在售
包装方式 散装

FLLE2250APXI1厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FLLE2250APXI1数据手册

厂牌 PDF简要描述 下载
KEMET 其他滤波器 KEMET FLLE2250APXI1 FLLE2250APXI1数据手册

FLLE2250APXI1封装设计

查看详情并下载
Symbol
Footprint
3D Model
