P409CP224M275AH220

产品分类: EMI滤波器
厂牌: KEMET
产品描述: KEMET 220nF纸质电容, P409系列, 275V 交流, 通孔安装, 20.3mm线距, ±20%容差
供应商型号: 80-P409CP224M275A220
供应商: Mouser
标准整包数: 1

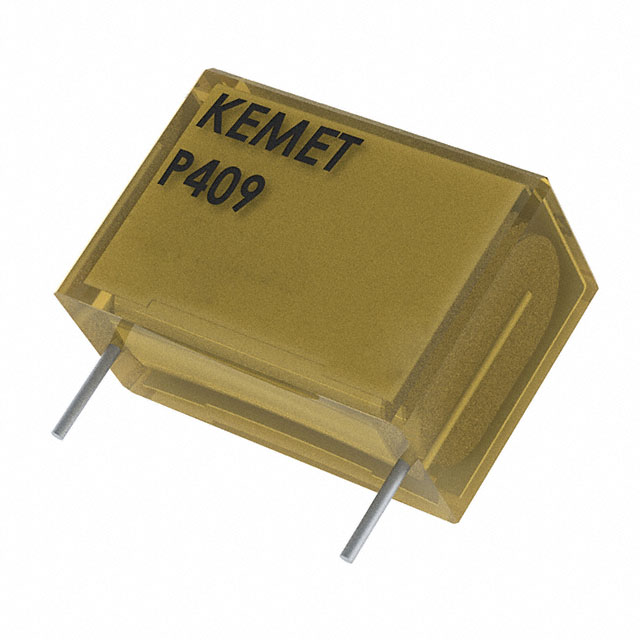

KEMET EMI滤波器 P409CP224M275AH220

P409CP224M275AH220概述


    产品简介


    P409集成电阻电容器是KEMET公司生产的一款多层金属化纸封装并浸渍自熄树脂的产品。它属于X2类电容器,适用于交流线路电磁干扰(EMI)抑制及RC网络。这款电容器的额定电压为275 VAC,具备出色的自我修复性能,即使在面对频繁过电压的情况下也能确保长时间稳定运行。

    技术参数


    - 额定电压: 275 VAC(50/60 Hz)
    - 电容范围: 0.047 μF 至 0.47 μF
    - 电容公差: ±20%
    - 电阻范围: 22 Ω 至 470 Ω
    - 电阻公差: ±30%
    - 引脚间距: 15.2 mm 至 25.4 mm
    - 气候类别: 40/085/56/B(符合IEC 60068-1标准)
    - 包装方式: 符合IEC 60286-2标准的卷带式
    - 环保认证: RoHS合规,无铅端子
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    - 卓越的自我修复性能: 即使在频繁过电压条件下也能保证长寿命。
    - 优异的离子阻抗性能: 由于浸渍纸介电材料,具有良好的离子阻抗性能。
    - 高dv/dt能力: 适合需要快速响应的应用场合。
    - 良好的稳定性与可靠性: 特别是在连续工作环境下表现出色。
    - 符合国际安全标准: 包括ENEC、UL和cUL认证。

    应用案例和使用建议


    典型应用包括全球范围内用于接触保护、接触干扰抑制及瞬态抑制。例如,在交流电源线路上,P409可与继电器或其它感性负载并联以减少电磁干扰。此外,它也可用于电视机、显示器和其他消费电子产品中。
    使用建议:
    - 在焊接过程中,应注意选择适当的焊接曲线以避免对电容器造成损伤。
    - 建议采用波峰焊工艺而非回流焊工艺来焊接此类电容器。
    - 在手动焊接时,控制焊接温度在350°C以内,焊接时间不超过3秒。

    兼容性和支持


    该产品适用于标准的波峰焊和手工焊接过程,且能够与大多数标准表面贴装设备兼容。KEMET公司提供了详细的技术支持和售后服务,客户可以通过官网获得相关信息和帮助。

    常见问题与解决方案


    - Q: 在焊接过程中出现损坏怎么办?
    - A: 确保遵循正确的焊接曲线和工艺流程。如果遇到问题,及时联系KEMET技术支持团队寻求帮助。
    - Q: 如何确认产品是否符合RoHS标准?
    - A: 可通过检查产品标识或咨询KEMET销售人员确认其环保认证情况。

    总结和推荐


    P409集成电阻电容器凭借其卓越的电气性能、稳定的长期工作表现以及广泛的适用性,在市场中具有较强的竞争力。无论是消费电子还是工业应用,这款产品都表现出色,特别是在EMI抑制方面。鉴于其良好的自我修复性能和出色的稳定性,我们强烈推荐这款产品给追求高性能、高可靠性的客户。

P409CP224M275AH220参数

参数
电感值 -
电容值 220nF
截止频率 -
中心频率 -
滤波器阶数 1
额定电压-DC 630V
电阻 22Ω
ESD保护
通道数 1
额定电流 -
电路技术 RC
长*宽*高 24mm*11.3mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

P409CP224M275AH220厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

P409CP224M275AH220数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET P409CP224M275AH220 P409CP224M275AH220数据手册

P409CP224M275AH220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.082 ¥ 26.3033
10+ $ 2.1045 ¥ 17.9608
50+ $ 1.89 ¥ 16.1302
100+ $ 1.566 ¥ 13.365
300+ $ 1.5552 ¥ 13.2728
600+ $ 1.1988 ¥ 10.2312
1050+ $ 1.1448 ¥ 9.7703
2550+ $ 1.0374 ¥ 8.8537
5100+ $ 0.987 ¥ 8.4236
库存: 380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.3
