首页  >  产品百科  >  VU-220F

VU-220F

产品分类: 其他滤波器
厂牌: KEMET
产品描述: VU SERIES
供应商型号: 3290489
供应商: element14
标准整包数: 1
KEMET 其他滤波器 VU-220F

VU-220F概述

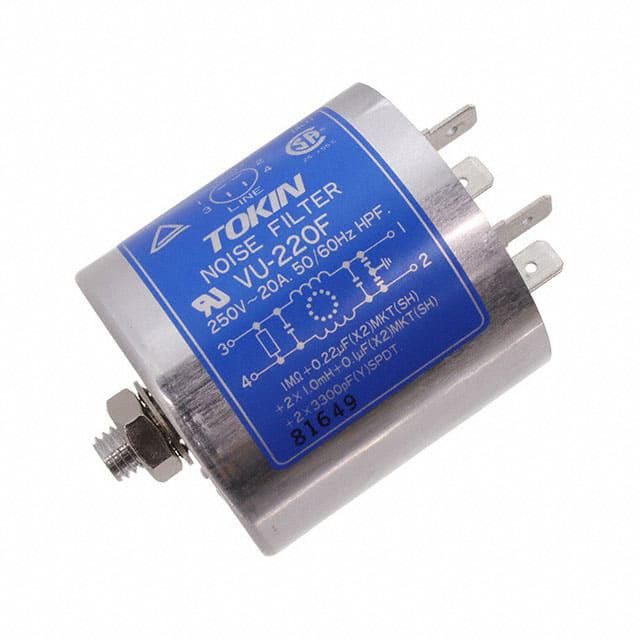

    KEMET VU Compact Aluminum Metal Cylinder Filters:技术概述

    1. 产品简介


    KEMET VU紧凑型铝金属圆筒滤波器系列主要用于单相电力系统的电磁干扰(EMI)和射频干扰(RFI)过滤。该系列产品广泛应用于各类工业和电子设备中,以减少噪音和提升系统性能。它们特别适合用于普通模式和正常模式下的噪声过滤。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压 | 250 V AC/DC |
    | 额定电流范围 | 15 - 20 A |
    | 耐压 | 1,500 VAC (1分钟, 线到地) |
    | 绝缘电阻 | 300 MΩ (最小值) (1分钟, 500 VDC 线到地) |
    | 泄漏电流 | 1 mA (最大值) (250 V/60 Hz) |
    | 工作温度范围 | -25°C 到 +55°C (不含自温升) |
    | 输入/输出端子类型 | Faston |
    | 认证 | UL 和 CSA (VU-215F, VU-215F3) |
    | 认证 | UL, CSA 和 TÜV (VU-220F) |

    3. 产品特点和优势


    KEMET VU系列滤波器具有以下特点和优势:
    - 宽温度范围:额定温度范围为-25°C到+55°C,适用于广泛的工业和电子设备应用环境。
    - 认证齐全:提供UL、CSA以及TÜV认证,确保产品的可靠性和安全性。
    - RoHS合规:符合RoHS标准,符合环保要求。
    - 低高度版本:提供低高度型号(如VU-215F3),节省空间并便于安装。
    - 高性能:高效的噪声过滤能力,适用于普通模式和正常模式下的噪声过滤。

    4. 应用案例和使用建议


    应用案例:
    KEMET VU系列滤波器在各种工业和电子设备中得到广泛应用,如工厂自动化设备、医疗设备、通信设备等。这些设备通常需要有效的噪声过滤来确保稳定运行。
    使用建议:
    - 在选择具体型号时,需考虑设备的额定电压和电流需求,以确保匹配正确的产品。
    - 安装过程中,应注意输入/输出端子的连接,确保牢固且绝缘良好。
    - 建议在设备启动前进行初步测试,以确保滤波器能够有效过滤噪声。

    5. 兼容性和支持


    KEMET VU系列滤波器可与市场上多种电气设备兼容,由于其标准化的Faston端子类型,易于集成到现有系统中。KEMET公司提供了详细的技术支持和售后服务,帮助客户解决使用过程中的任何问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器无法过滤噪声 | 检查滤波器是否按正确的方式安装和连接。 |
    | 滤波器工作温度过高 | 确保滤波器安装在适当通风的位置,并远离热源。 |
    | 滤波器泄漏电流超标 | 检查滤波器是否有物理损伤,必要时更换滤波器。 |

    7. 总结和推荐


    总体而言,KEMET VU紧凑型铝金属圆筒滤波器是高性能、高可靠性的选择。它在工业和电子设备中的应用非常广泛,特别是在需要有效过滤噪声的场合。由于其宽温度范围、高可靠性及认证齐全等优点,我们强烈推荐此产品给需要高效噪声过滤的客户。

VU-220F参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 50mm(长度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

VU-220F厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VU-220F数据手册

厂牌 PDF简要描述 下载
KEMET 其他滤波器 KEMET VU-220F VU-220F数据手册

VU-220F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 493.66
10+ ¥ 278.54
25+ ¥ 233.88
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 493.66
