MR-3

产品分类: 电流互感器
厂牌: KEMET
产品描述: 10A 50Hz,60Hz 30Ω 导线安装,底座安装 30.5mm*28mm*10.5mm
供应商型号: PP-MR-3
供应商: TME
标准整包数: 1

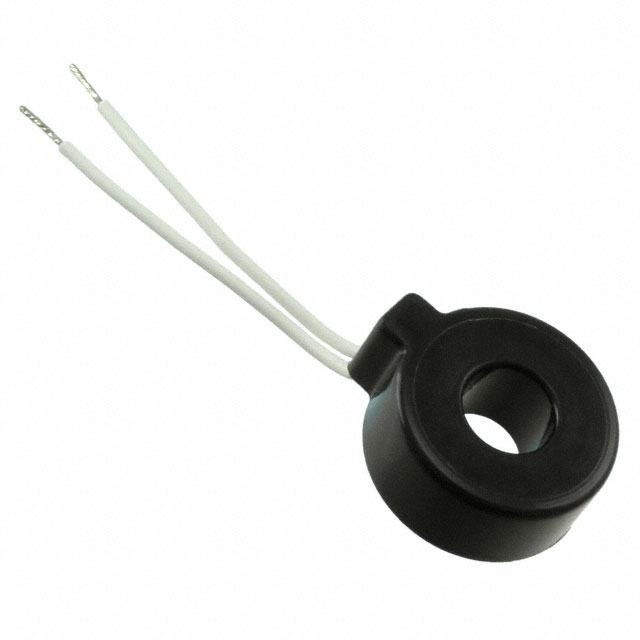

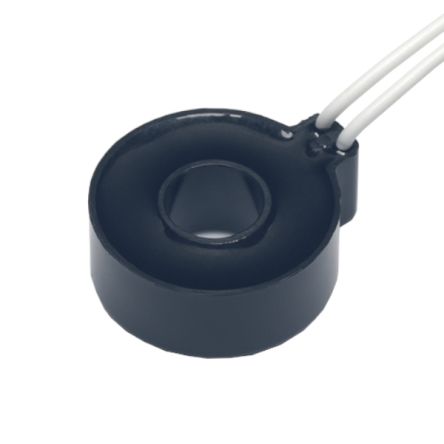

KEMET 电流互感器 MR-3

MR-3概述

    零相电流互感器 MR 系列技术手册解析

    产品简介


    MR系列零相电流互感器是小型封装的精密电流检测元件。它们专为提高电子设备的灵敏度、紧凑性及轻量化设计而研发,适用于各种电击防护装置如漏电断路器、短路继电器及接地故障断路器等。MR系列电流互感器具有高灵敏度、紧凑轻巧及RoHS合规等特点,可广泛应用于工业控制、智能家居、安防系统等领域。

    技术参数


    | 参数名称 | 具体数值 |
    | : | : |
    | 额定电流 | 15A 至 125A |
    | 输出电压 | 最小 8.0 mV 至 12.5 mV |
    | 直流电阻 | 25Ω 至 30Ω |
    | 工作温度范围 | -20°C 至 +80°C |
    | 温度特性 | ±10% |
    | 存储温度范围 | -5°C 至 +40°C |
    尺寸规格(单位:mm)
    | 型号 | D1 (最小) | D2 (最大) | D3 (最大) | D4 | H (最大) | L (±3.0) |
    | : | : | : | : | : | : | : |
    | MR-1 | 7.2 | 19.3 | 22.4 | 5.0 | 8.3 | 45.0 |
    | MR-2 | 8.9 | 21.8 | 24.7 | 5.0 | 8.3 | 80.0 |
    | MR-3 | 11.0 | 28.0 | 30.5 | 6.0 | 10.5 | 67.0 |
    | MR-4 | 16.5 | 32.0 | 34.5 | 7.0 | 10.8 | 67.0 |
    | MR-1-P5 | 7.4 | 19.3 | 21.8 | 8.0 | 8.5 | - |
    | MR/C-01 | 6.0 | 17.5 | 19.0 | - | 6.7 | - |
    | MR/C-01B | 6.0 | 17.5 | 19.0 | - | 7.9 | - |

    产品特点和优势


    - 高灵敏度:可以精确检测微弱的电流变化,提升系统的安全性和可靠性。
    - 紧凑且轻量化:体积小巧,重量轻,便于安装于空间有限的应用场合。
    - Laminated铁芯:采用层压铁芯结构,确保出色的磁性性能和长期稳定性。
    - RoHS合规:符合欧盟RoHS标准,保证环保无害。

    应用案例和使用建议


    MR系列电流互感器适用于需要电击防护的场景,例如电击防护设备、电力系统监控、家电安全保护等。这些传感器能够提供可靠的电流检测,帮助预防潜在的安全事故。在使用过程中,应确保遵循制造商的指导原则,避免机械应力或过热导致的损坏。
    建议在恶劣环境中使用时增加适当的保护措施,如防潮密封处理,以延长使用寿命。同时,在安装时应注意避免强磁场干扰,以免影响传感器性能。

    兼容性和支持


    该系列传感器具备良好的兼容性,可以与多种电路板和设备无缝对接。KEMET公司提供了详尽的技术文档和客户支持,确保用户能顺利使用产品。如果您需要进一步的帮助或咨询,请联系当地销售办事处。

    常见问题与解决方案


    | 问题描述 | 解决方案 |
    | : | : |
    | 传感器输出不稳定 | 检查接线是否牢固,确认负载阻抗匹配 |
    | 无法达到额定电流值 | 确认供电电压是否满足要求,检查是否有外部电磁干扰 |
    | 产品工作温度异常 | 请确保工作环境温度在规定的范围内,采取必要的散热措施 |

    总结和推荐


    MR系列零相电流互感器凭借其高精度、高稳定性和出色的环保特性,在多个应用领域展现出强大的竞争力。对于需要高效电流检测与防护的用户来说,这是一个值得信赖的选择。我们强烈推荐这一系列产品用于各类安全关键型应用场合。

MR-3参数

参数
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) 30Ω
额定电流 10A
频率范围 50Hz,60Hz
长*宽*高 30.5mm*28mm*10.5mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

MR-3厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

MR-3数据手册

厂牌 PDF简要描述 下载
KEMET 电流互感器 KEMET MR-3 MR-3数据手册

MR-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
