VP3225K401R250

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 390V 400A 1 351V 429V 320V 250V 11J 80pF@1kHz 3225 贴片安装
供应商型号: 2900192
供应商: 海外现货
标准整包数: 10

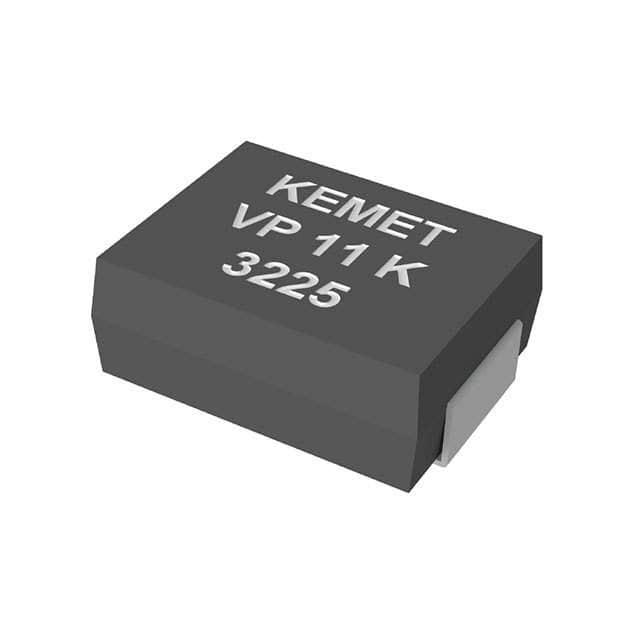

KEMET 压敏电阻 VP3225K401R250

VP3225K401R250概述


    产品简介


    KEMET VP系列低中电压塑料封装压敏电阻
    KEMET的VP系列低中电压塑料封装压敏电阻是一种专为保护电子设备免受低至中等电压浪涌而设计的产品。它们提供直接表面安装的等效物,适用于直径5毫米和7毫米的有引线圆盘压敏电阻。这些压敏电阻采用非易燃热塑性封装材料,符合UL 94 V-0标准,并且通过RoHS认证(带豁免7cI)。
    主要功能:
    - 适用于低中电压区域的高电压浪涌保护。
    - 可以实现表面安装,简化电路板设计。
    - 高可靠性,耐高温和环境变化。
    应用领域:
    - 医疗仪器
    - 集成电路和晶体管
    - 移动通信设备
    - 家电设备
    - 娱乐电子产品
    - 照明球泡
    - 湿度环境下的设备

    技术参数


    - 尺寸和型号:
    - 3225和4032两种型号
    - 工作环境温度范围:
    - -40°C 至 +85°C
    - 工作电压范围:
    - 直流:85V至385V
    - 交流:60V至300V
    - 最大浪涌电流:
    - 400A至1,200A
    - 额定峰值单脉冲电流:
    - 330μA(3225型)
    - 680μA(4032型)
    - 最大连续工作电压:
    - 60V至300V(交流)
    - 存储温度范围:
    - -40°C至+125°C
    - 响应时间:
    - < 5ns
    - 容差:
    - ±10%

    产品特点和优势


    1. 表面安装形式:简化电路板布局和装配。
    2. 工作温度范围广:能够承受极端温度条件,增强可靠性。
    3. 高电压耐受能力:最高可达385VDC的工作电压范围。
    4. 小型化和重量节约:减少电路板空间占用,提高整体集成度。
    5. 环保材料:符合RoHS标准,无毒害。
    6. 高耐久性:通过多种严格的测试认证,如AEC-Q200和IEC标准,确保长期稳定性。

    应用案例和使用建议


    应用案例:
    - 医疗设备:用于心电图机等医疗设备,确保稳定运行。
    - 移动通信:用于手机和平板电脑,保护电路免受外部电源波动的影响。
    - 家用电器:应用于洗衣机和冰箱等家电设备,防止雷击等大电压波动损害。
    使用建议:
    - 最佳安装方式:建议采用表面安装技术,避免焊接时产生过高热量。
    - 焊锡技术:优先选择波峰焊接或红外回流焊接技术,可提高焊接质量。
    - 存储条件:存储时应控制湿度和温度,避免氧化终端造成焊接问题。

    兼容性和支持


    - 兼容性:适用于大多数常见的电路板设计和制造工艺。
    - 技术支持:提供详细的使用手册和技术支持服务,帮助用户进行有效的维护和故障排查。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊。
    - 解决方案:使用合适的焊锡技术和预热过程,避免焊点过热。

    - 问题2:存储期间发生氧化。
    - 解决方案:保持适当的存储环境,如低温和低湿度,使用原包装进行储存。

    总结和推荐


    KEMET VP系列低中电压塑料封装压敏电阻凭借其优异的耐电压能力和广泛的工作温度范围,是众多电子设备的理想保护组件。由于其独特的结构设计和可靠的质量保证,非常适合于医疗设备、家电、通信等领域。强烈推荐这款产品给需要高性能电压保护的用户。
    通过上述内容,我们详细介绍了KEMET VP系列压敏电阻的技术规格、优势及应用建议,帮助用户更好地理解和使用这一高性能电子元件。

VP3225K401R250参数

参数
压敏电压 390V
能量 11J
最大压敏电压 429V
电路数 1
最大交流电压 250V
最小压敏电压 351V
不同频率时的电容 80pF@1kHz
最大直流电压 320V
浪涌电流 400A
通用封装 3225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VP3225K401R250厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VP3225K401R250数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VP3225K401R250 VP3225K401R250数据手册

VP3225K401R250封装设计

查看详情并下载
Symbol
Footprint
3D Model
