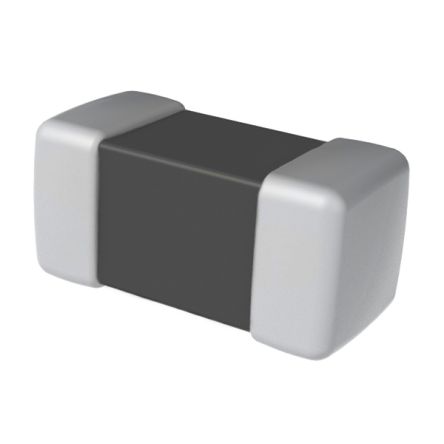

Z0603C221GPWZT

产品分类: 磁珠
厂牌: KEMET
产品描述: 700mA 950Ω@ 1GHz 170mΩ 0603 贴片安装 1.7mm*31μm*900μm
供应商型号: 2257789
供应商: 海外现货
标准整包数: 10
KEMET 磁珠 Z0603C221GPWZT

Z0603C221GPWZT概述

    # KEMET Z-PWZ 高阻抗电源线铁氧体芯片电感产品技术手册

    产品简介


    基本介绍
    KEMET Z-PWZ 系列高阻抗电源线铁氧体芯片电感(简称“高阻抗电感”)是一种专为抑制电源线上辐射噪声设计的高性能电子元件。它们通过其卓越的高频噪声过滤能力,在数字移动设备和其他需要低功耗的电路中广泛应用。该系列电感支持多种封装尺寸,包括 0603 到 1812 的 EIA 标准封装尺寸,且支持商业级应用。
    主要功能
    - 抑制电源线上的高频噪声和电磁干扰(EMI)。
    - 提供出色的高阻抗性能,适用于高电流电路设计。
    - 支持低频至高频范围的频率校正。
    应用领域
    - 笔记本电脑、平板电脑及其外围设备。
    - USB 差分传输线路。
    - 光盘存储设备、硬盘驱动器(HDD)。
    - 射频(RF)电路。
    - 数码相机。
    - 网络安全设备。
    - 开关电源调节器。

    技术参数


    | 参数类别 | 规格范围 |

    | 阻抗值 | 32Ω 至 2000Ω (100 MHz) |
    | 阻抗公差 | ±25% 和 ±30% (100 MHz) |
    | 阻抗值 | 75Ω 至 1800Ω (1 GHz) |
    | 阻抗公差 | ±40% (1 GHz) |
    | 额定电流 | 0.5A 至 4A |
    | 直流电阻(最大) | 0.02Ω 至 0.45Ω |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    特点
    1. 高阻抗:提供高达 2000Ω 的阻抗值,适合高要求的噪声抑制需求。
    2. 大耐流能力:最高支持 4A 的额定电流。
    3. 高可靠性和能量承受能力:材料经过优化以抵抗高能冲击。
    4. 低寄生电容:由于其线绕结构,寄生电容非常低。
    5. 两种材料选择:可根据具体需求选择不同材料型号。
    优势
    - 优秀的性能参数和广泛的适用范围使其成为电子系统设计师的首选。
    - 在高频应用中表现卓越,非常适合现代通信设备。
    - 超高的可靠性确保了其在苛刻环境下工作的稳定性。

    应用案例和使用建议


    应用案例
    1. USB 接口设计:在高速 USB 数据线中,使用 Z-PWZ 系列可以有效降低 EMI 干扰,提升信号质量。
    2. 开关电源:用于抑制开关电源中的高频噪声,提高电源效率和稳定性。
    3. 射频模块:集成于射频电路中,帮助减少电磁干扰对信号的干扰。
    使用建议
    - 根据具体电路设计选择合适的封装尺寸和阻抗值。
    - 确保焊接过程符合推荐的回流焊曲线。
    - 避免长时间暴露于高温、高湿度环境中,以保证最佳性能。

    兼容性和支持


    兼容性
    KEMET Z-PWZ 系列电感具有良好的通用性,可轻松与其他标准封装尺寸的电子元器件搭配使用。此外,其材料符合 RoHS 和 REACH 标准,确保环保合规。
    支持服务
    KEMET 提供详尽的技术文档和支持服务,包括详细的安装指南、焊接参数以及故障排除技巧。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻抗值不稳定 | 检查焊接温度是否符合推荐曲线 |
    | 电感过热 | 减少通过的电流或增加散热措施 |
    | 噪声抑制效果不佳 | 重新评估阻抗值和电流匹配情况 |

    总结和推荐


    综合评估
    KEMET Z-PWZ 高阻抗电源线铁氧体芯片电感以其卓越的高频噪声过滤能力和广泛的应用领域脱颖而出。其高可靠性、强大的电流处理能力和灵活的封装选择使其成为许多电子设计项目的理想选择。
    推荐结论
    强烈推荐此系列产品用于需要高阻抗和强电流处理能力的电源线噪声抑制应用。其高性能、稳定性和环保特性使其成为市场上的顶级竞争者之一。

Z0603C221GPWZT参数

参数
额定电流 700mA
阻抗@频率 950Ω@ 1GHz
直流电阻(DCR) 170mΩ
长*宽*高 1.7mm*31μm*900μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

Z0603C221GPWZT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0603C221GPWZT数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0603C221GPWZT Z0603C221GPWZT数据手册

Z0603C221GPWZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
