Z0603C601BPWZT

产品分类: 磁珠
厂牌: KEMET
产品描述: 700mA 600Ω@100MHz 170mΩ 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: N-Z0603C601BPWZT
供应商: 云汉优选
标准整包数: 4000

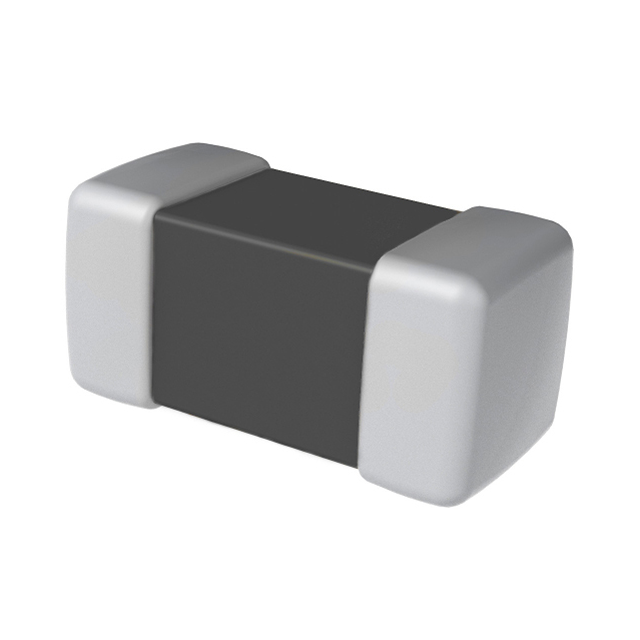

KEMET 磁珠 Z0603C601BPWZT

Z0603C601BPWZT概述

    高阻抗功率线滤波器芯片——KEMET Z-PWZ
    KEMET Electronics Corporation推出的Z-PWZ高阻抗功率线滤波器芯片,专为需要高阻抗和大电流抑制电源线辐射噪声的应用而设计。这些芯片因其卓越的性能和广泛的应用领域,在电子工程领域备受推崇。

    1. 产品简介


    KEMET Z-PWZ是一款高阻抗功率线滤波器芯片,主要用于电路设计中要求高阻抗和大电流以抑制电源线上辐射噪声的情况。该产品适用于多种类型的数字移动设备,具有低功耗的特点,可实现数字信号波形修正和高频噪声抑制。

    2. 技术参数


    - 阻抗值范围:30 – 2,000 Ω(在100 MHz时)
    - 阻抗容差:±25% 和 ±30%
    - 额定电流范围:0.5 – 4 A 最大值
    - 直流电阻范围:0.02 – 0.45 Ω 最大值
    - 工作温度范围:-40°C 到 +125°C(包括自温升)
    - 认证:RoHS 和 REACH 合规

    3. 产品特点和优势


    KEMET Z-PWZ的主要特点包括:
    - 高阻抗:有效抑制电源线上的噪声。
    - 高承受电流能力:能够处理高达4A的电流。
    - 高可靠性:耐受高能量冲击。
    - 低寄生电容:由于其线绕结构,寄生电容较低。
    - 多种材料选择:提供两种材料供用户选择。

    4. 应用案例和使用建议


    KEMET Z-PWZ广泛应用于以下领域:
    - PC、平板电脑及外围设备
    - USB差分传输线
    - 光存储设备、硬盘驱动器
    - RF电路
    - 数码相机
    - 网络安防
    - 开关调节器
    对于使用建议,建议参考具体的电路设计需求来选择合适的型号。根据具体应用环境,可能需要进一步优化电路布局和布线以确保最佳性能。

    5. 兼容性和支持


    KEMET Z-PWZ与多种电路板兼容,建议按照制造商提供的推荐焊接曲线进行回流焊。KEMET提供了全球销售办公室,以便客户提供技术支持和售后保障。

    6. 常见问题与解决方案


    - 问题:高阻抗滤波器为什么会有电流限制?
    - 解答:高阻抗滤波器的电流限制是为了防止过热和损坏。如果超过额定电流,会导致器件过热甚至烧毁。建议严格按照数据手册的额定电流范围使用。
    - 问题:如何确定适合的型号?
    - 解答:根据具体应用中的电流和阻抗需求来选择合适的型号。可以根据产品型号代码进行精确匹配。

    7. 总结和推荐


    KEMET Z-PWZ高阻抗功率线滤波器芯片是一款优秀的电子元件,具备高阻抗、高可靠性、大电流承载能力和良好的温度适应性。其广泛的应用领域和优异的性能使其在市场上具有很强的竞争力。强烈推荐在需要抑制电源线噪声的电路设计中使用KEMET Z-PWZ。
    通过以上详细的介绍,您可以更好地了解KEMET Z-PWZ的特性和应用。无论是针对电源管理还是信号处理的应用,这款滤波器都能为您提供可靠的支持。

Z0603C601BPWZT参数

参数
直流电阻(DCR) 170mΩ
额定电流 700mA
阻抗@频率 600Ω@100MHz
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

Z0603C601BPWZT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0603C601BPWZT数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0603C601BPWZT Z0603C601BPWZT数据手册

Z0603C601BPWZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0519 ¥ 0.4459
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 1783.6
直接购买
加入购物车
