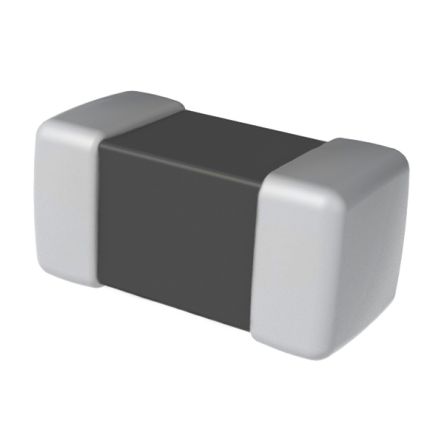

Z1806C720APWST

产品分类: EMI滤波器
厂牌: KEMET
产品描述: KEMET 卷带和卷筒贴片磁珠 铁氧体磁珠, 72Ω@100MHZ, 6A, 0.177 x 0.063 x 0.063mm
供应商型号: 2257862
供应商: 海外现货
标准整包数: 10
KEMET EMI滤波器 Z1806C720APWST

Z1806C720APWST概述

    # KEMET Z-PWS 系列功率线滤波铁氧体芯片电感产品技术手册

    产品简介


    KEMET Z-PWS 系列功率线滤波铁氧体芯片电感(简称“Z-PWS”)是专为电源线路中的辐射和传导噪声抑制而设计的电子元件。其核心功能在于滤波及电磁干扰(EMI)抑制,适用于多种需要低功耗且高效能的数字移动设备。这些电感器以其卓越的电流承载能力、高可靠性以及对高频信号的出色抑制能力,广泛应用于个人计算机、网络设备、射频电路、存储设备等多个领域。
    主要特点
    - 类型:功率线滤波铁氧体芯片电感
    - 功能:滤波与EMI抑制
    - 应用领域:
    - PC、平板及周边设备
    - USB差分传输线
    - 光学存储和硬盘驱动器(HDD)
    - 射频(RF)电路
    - 数码相机
    - 网络安全设备
    - 开关调节器

    技术参数


    以下是 KEMET Z-PWS 系列铁氧体芯片电感的主要技术规格:
    | 参数项 | 规格范围 |

    | 阻抗值(Ω) | 8 至 110 Ω |
    | 额定电流范围 | 4 至 6 A |
    | 直流电阻范围 | 0.004 至 0.014 Ω |
    | 工作温度范围 | -40°C 至 +125°C |
    | 包装形式 | Tape & Reel |
    | 表面安装封装尺寸 | 0603(1608)、0805(2012)、1206(3216)、1806(4516) |
    此外,不同型号具有不同的阻抗值和公差范围,例如 Z0603C280APWST 的阻抗值为 28 Ω(±30%),额定电流为 4 A,直流电阻为 0.007 Ω。

    产品特点和优势


    独特功能与优势
    1. 大电流承受能力:额定电流高达 6 A,适合高功率应用场景。
    2. 高可靠性与能量耐受性:有效抵御高能冲击,确保长时间稳定运行。
    3. 低寄生电容:得益于线绕结构,降低了寄生电容,提高了信号完整性。
    4. 多材料变体:提供多种材料选择以满足不同应用需求。
    5. 宽频带应用:支持宽带、MHz 和 GHz 范围内的频率应用。
    市场竞争力
    KEMET Z-PWS 系列凭借其优异的性能表现,在消费电子、通信设备及工业控制领域占据了重要地位。相比同类竞品,其显著优势在于更高的可靠性和更低的寄生效应,使其成为高性能电子设备的理想选择。
    应用案例与使用建议
    应用场景
    1. PC 和外围设备:通过减少电磁干扰,提升系统整体性能。
    2. USB 差分传输线:用于抑制高速数据传输中的噪声,保护信号质量。
    3. HDD 存储设备:降低因噪声引起的读写错误率。
    4. 射频电路:帮助优化天线性能并减少干扰。
    使用建议
    - 在高频信号环境中使用时,优先选择阻抗值较高的型号以增强滤波效果。
    - 注意匹配合适的封装尺寸,以确保良好的热管理和机械稳定性。
    - 定期检查焊接质量,避免因长期暴露于恶劣环境下导致的性能下降。

    兼容性和支持


    兼容性
    KEMET Z-PWS 系列与主流 PCB 设计规范完全兼容,可轻松集成到现有系统中。此外,所有型号均符合 RoHS 和 REACH 标准,确保环保合规性。
    厂商支持
    KEMET 提供全面的技术支持服务,包括样品申请、设计咨询和技术文档下载等。客户可通过官网查询最近的销售办事处获取更多帮助。

    常见问题与解决方案


    以下列举了一些用户可能遇到的问题及其解决方法:
    1. 焊接不良
    - 原因:存放时间过长或储存条件不当。
    - 解决办法:遵循建议的存储条件(温度≤40°C,湿度≤70%),尽快使用库存物料。
    2. 噪声抑制不足
    - 原因:选用的型号阻抗值偏低。
    - 解决办法:更换更高阻抗值的型号,如 Z1206C800APWST 或 Z1806C111APWST。
    3. 电流容量不足
    - 原因:误用低于要求额定电流的产品。
    - 解决办法:确认具体应用场景所需的最大电流,并选用对应型号,如 Z0805C250APWST 或 Z1206C480APWST。
    总结与推荐
    综上所述,KEMET Z-PWS 系列功率线滤波铁氧体芯片电感是一款兼具高性能与广泛应用性的优质产品。其显著的技术优势和多样化的配置选项使其成为各类电子设备制造商的理想选择。如果您的项目对电磁兼容性和信号完整性要求较高,则强烈推荐使用本系列产品。同时,完善的售后支持体系也进一步增强了该产品的市场吸引力。

Z1806C720APWST参数

参数
截止频率 -
电容值 -
ESD保护 -
中心频率 -
电阻 -
额定电压-DC -
电路技术 -
通道数 -
额定电流 6A
电感值 -
滤波器阶数 -
长*宽*高 4.5mm*1.6mm*1.1mm
通用封装 1806
安装方式 贴片安装
包装方式 卷带包装

Z1806C720APWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z1806C720APWST数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET Z1806C720APWST Z1806C720APWST数据手册

Z1806C720APWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6611
50+ ¥ 1.63
100+ ¥ 1.2558
500+ ¥ 1.2063
1000+ ¥ 1.1846
库存: 852
起订量: 160 增量: 0
交货地:
最小起订量为:100
合计: ¥ 125.58
