Z1806C900BPWST

产品分类: 磁珠
厂牌: KEMET
产品描述: 4A 90Ω@100MHz 14mΩ 1806 贴片安装 4.5mm*1.6mm*1.3mm
供应商型号: 2257866
供应商: 海外现货
标准整包数: 10

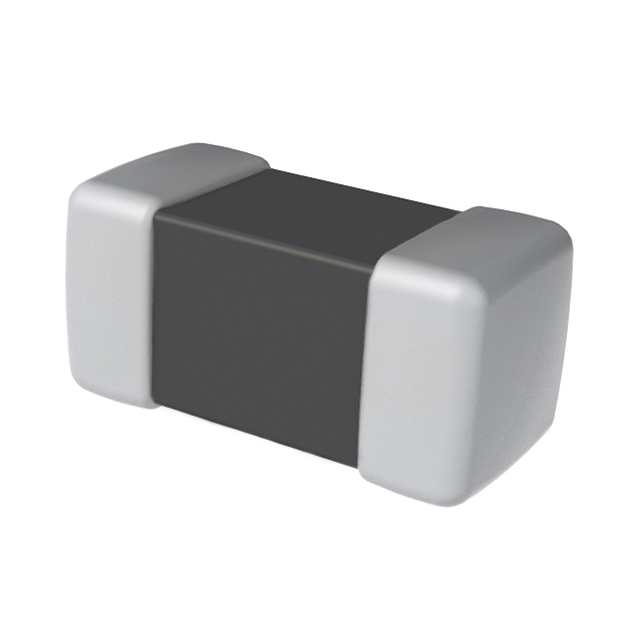

KEMET 磁珠 Z1806C900BPWST

Z1806C900BPWST概述

    KEMET Z-PWS Power Line Ferrite Chip Beads: A Comprehensive Guide

    1. 产品简介


    KEMET Z-PWS系列电源线用铁氧体芯片磁珠(Ferrite Beads)是一种高性能的电磁干扰(EMI)抑制元件,专为各种数字移动设备中的滤波和辐射及传导噪声抑制设计。这些磁珠具有低功率消耗和高可靠性等特点,适用于多种高要求的应用场景。

    2. 技术参数


    - 阻抗范围:8至110欧姆(Ω),频率为100 MHz时
    - 阻抗公差:±25% 和 ±30%
    - 额定电流范围:4至6安培(A)
    - 直流电阻范围:最大值为0.004至0.014欧姆(Ω)
    - 工作温度范围:−40°C至+125°C(包括自热上升)

    3. 产品特点和优势


    - 大浪涌电流承受能力
    - 高可靠性和高能量抗性
    - 由于线圈结构产生的低杂散电容
    - 提供多种材料版本以适应不同应用需求

    4. 应用案例和使用建议


    - PC、平板电脑及其外设:可以有效抑制来自主板和电源线上的噪声。
    - USB上的差分传输线:能够改善信号质量,减少高频噪声。
    - 光盘存储、硬盘驱动器(HDD):通过抑制电源线上的噪声提高存储设备的稳定性。
    - 射频电路(RF Circuits):在无线通信设备中起到滤波作用。
    - 数字相机:防止高频噪声影响图像质量。
    - 网络安全性设备:保障设备内部线路不受外部噪声干扰。
    - 开关调节器:提供有效的噪声过滤和EMI抑制。
    使用建议:为了保证磁珠的最佳性能,推荐客户迅速使用并按照制造商提供的回流焊接工艺进行焊接。同时需要注意存储环境,避免高温、高湿、腐蚀性气氛和长时间存放导致的降解问题。

    5. 兼容性和支持


    所有KEMET的铁氧体磁珠均符合RoHS和REACH环保标准。这些磁珠与市面上大多数常见的电子元件具有良好的兼容性。对于任何具体应用问题,KEMET提供专业的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:如何正确存储这些磁珠?
    - 解决方案:应将磁珠存放在正常的操作环境中,最大存储温度不应超过40°C,相对湿度不应超过70%。此外,避免存放在含有氯化物和硫化物化合物的空气中,以减少冷凝现象。

    - 问题:使用过程中发现磁珠失效,可能的原因是什么?
    - 解决方案:检查磁珠是否暴露于极端温度、湿度条件或受到化学物质侵蚀。如是,更换新磁珠或采取额外防护措施,例如增加保护电路或冗余设计。

    7. 总结和推荐


    综上所述,KEMET Z-PWS系列电源线用铁氧体芯片磁珠在多项关键指标上表现优异,尤其适合用于需要高效滤波和EMI抑制的高级电子设备中。鉴于其出色的稳定性和广泛的适用性,强烈推荐用于要求严格的工业和消费类电子产品开发项目。

Z1806C900BPWST参数

参数
直流电阻(DCR) 14mΩ
额定电流 4A
阻抗@频率 90Ω@100MHz
长*宽*高 4.5mm*1.6mm*1.3mm
通用封装 1806
安装方式 贴片安装
包装方式 卷带包装

Z1806C900BPWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z1806C900BPWST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z1806C900BPWST Z1806C900BPWST数据手册

Z1806C900BPWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6272
50+ ¥ 1.5961
100+ ¥ 1.2303
500+ ¥ 1.1813
1000+ ¥ 1.1607
库存: 1900
起订量: 170 增量: 0
交货地:
最小起订量为:100
合计: ¥ 123.03
