L1210R470KDWIT

产品分类: 贴片电感
厂牌: KEMET
产品描述: 100KHz 10MHz 390mA 480mA 47μH 670mΩ ±10% 1210 贴片安装 3.2mm*2.5mm*2.7mm
供应商型号: 2846715
供应商: element14
标准整包数: 1

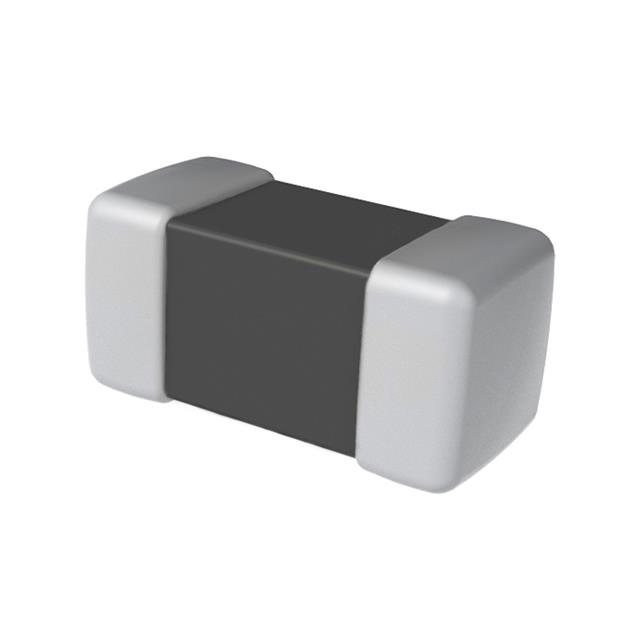

KEMET 贴片电感 L1210R470KDWIT

L1210R470KDWIT概述

    # KEMET L-DWI 高电流线绕片式功率电感产品综述

    产品简介


    KEMET Electronics Corporation 的 L-DWI 系列高电流线绕片式功率电感是一种基于铁氧体材料的片式电感,专为直流到直流(DC-DC)开关电源设计。这些电感器以其小尺寸、低直流电阻(DCR)、宽范围的电感值及适应性强的特点,非常适合对空间要求严格的移动设备应用,例如智能手机、平板电脑、可穿戴设备以及数字相机等。
    主要功能和特点
    - 支持广泛的电感值:1 µH 至 680 µH。
    - 额定电流范围大:Isat 最高可达 2 A,Irms 最高可达 1.44 A。
    - 极宽的工作温度范围:-40°C 至 +105°C。
    - 超薄设计:最大高度为 1.45 至 2.7 毫米。
    - 优异的抗冲击性和机械稳定性。
    应用领域
    - 消费类电子产品:智能手机和平板电脑。
    - 工业应用:硬盘驱动器(HDD)及其他存储设备。
    - 通信设备:无线模块和网络设备。
    - 可穿戴设备:智能手表和健身追踪器。

    技术参数


    | 参数名称 | 技术规格 |

    | 尺寸 | EIA 标准封装:0805、0806、1007、1210 |
    | 电感值范围 | 1 µH 至 680 µH |
    | 电感精度 | ±10% 和 ±20% |
    | 直流电阻范围 | 典型值:0.055 至 28 Ω |
    | 工作温度范围 | -40°C 至 +105°C |
    | 最大高度 | 1.45 至 2.7 mm |
    以下是部分典型型号的详细技术参数:
    - L0805C1R0MDWIT:电感值 1.0 µH,±20% 精度,直流电阻 0.19 至 0.247 Ω,Irms 最大 0.84 A。
    - L1007C680MDWIT:电感值 680 µH,±20% 精度,直流电阻 28 至 36.4 Ω,Irms 最大 0.06 A。

    产品特点和优势


    1. 高电流承载能力:L-DWI 系列能够承受较大的电流负载,在许多高功耗应用中表现出色。
    2. 低直流电阻:低 DCR 保证了更低的损耗,提高了能效。
    3. 体积紧凑:适合便携式设备,特别是在高密度布板的应用中。
    4. 高可靠性:通过了 RoHS 和 REACH 认证,确保环保和安全。

    应用案例和使用建议


    应用案例
    - DC-DC 转换器:在移动设备中,L-DWI 电感器通常用于提高电源效率。
    - 智能手表:因其超薄设计,特别适合需要节省空间的可穿戴设备。
    - 相机闪光灯电路:稳定电流和高效的能量存储是关键。
    使用建议
    - 在高电流应用场景中,建议合理选择电感值和额定电流,以避免过热。
    - 设计时需考虑散热措施,尤其是长时间运行或高温环境下。

    兼容性和支持


    L-DWI 系列电感器完全兼容常见的 PCB 装配工艺,并且可以通过 SMT 自动化生产。KEMET 提供了详尽的技术支持文档和样品服务,确保客户在设计和生产过程中的顺利推进。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品焊接后失效 | 检查焊接参数是否符合推荐规范。 |
    | 温度过高 | 改善散热设计,减少负载压力。 |
    | 性能未达到预期 | 确认选择了正确的型号和参数。 |

    总结和推荐


    KEMET L-DWI 高电流线绕片式功率电感以其卓越的性能、灵活的参数选择以及广泛的应用领域,成为电子工程师的重要选择。无论是消费电子还是工业领域,该系列产品都展现出极高的性价比和可靠性。对于需要高性能电感器的设计,我们强烈推荐这一系列。
    如果您正在寻找一种能够在严苛环境中可靠工作的高电流电感器,L-DWI 系列将是您的理想选择。

L1210R470KDWIT参数

参数
容差 ±10%
直流电阻(DCR) 670mΩ
额定电流 480mA
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 390mA
自谐振频率(SRF) 10MHz
长*宽*高 3.2mm*2.5mm*2.7mm
通用封装 1210
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

L1210R470KDWIT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

L1210R470KDWIT数据手册

厂牌 PDF简要描述 下载
KEMET 贴片电感 KEMET L1210R470KDWIT L1210R470KDWIT数据手册

L1210R470KDWIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
