L0806BR47JSWST

产品分类: 贴片电感
厂牌: KEMET
产品描述: 25.2MHz 350MHz 430mA 470nH 260mΩ ±5% 0806 贴片安装 2mm*1.6mm*1.8mm
供应商型号: N-L0806BR47JSWST
供应商: 云汉优选
标准整包数: 2000

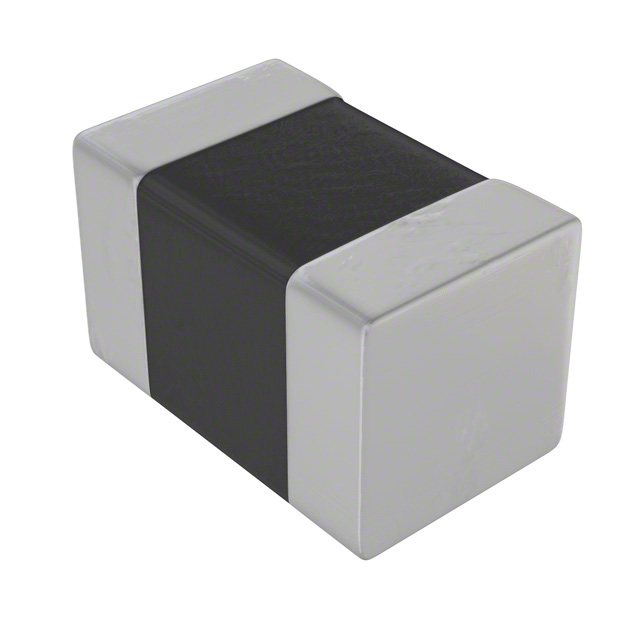

KEMET 贴片电感 L0806BR47JSWST

L0806BR47JSWST概述

    # 高质量文章:电子元器件技术手册解析

    产品简介


    本产品为一款贴片式电感器(SMD Chip Inductor),型号为 L0806BR47JSWST,属于 KEMET 公司的 L-SWS 系列。该电感器具有高可靠性、高性能等特点,主要应用于消费类电子、通信设备、便携式电子设备等领域,适用于需要低损耗和稳定性能的应用场景。
    主要功能:
    - 用于电路中的滤波、阻抗匹配、信号耦合等;
    - 支持高频和低频信号处理;
    - 小型化设计,适合现代化电子产品需求。
    应用领域:
    - 消费电子设备(如智能手机、平板电脑等);
    - 通信设备(如路由器、交换机等);
    - 工业控制设备;
    - 汽车电子系统;
    - 医疗设备。

    技术参数


    以下是该电感器的技术规格和性能参数:
    | 参数名称 | 规格 |

    | 芯片尺寸(Chip Size) | 0806 |
    | 长度(L) | 2mm ±0.2mm |
    | 宽度(W) | 1.6mm ±0.2mm |
    | 厚度(T) | 1.6mm ±0.2mm |
    | 引脚厚度(B) | 0.5mm ±0.2mm |
    | 包装方式(Packaging) | 卷带包装(T&R) |
    | 包装数量(Quantity) | 2000 |
    | 电感值(Inductance) | 0.47µH |
    | 电感值公差(Tolerance) | ±5% |
    | 温度范围(Temperature Range) | -40°C 至 +105°C |
    | 最大电流(Current) | 430mA |
    | 直流电阻(DC Resistance)| 0.26Ω |
    | 自谐振频率(SRF) | ≥350MHz |

    产品特点和优势


    1. 小型化设计:芯片尺寸为 0806,体积小巧,非常适合空间受限的设计。
    2. 高精度制造:电感值公差仅为 ±5%,确保了稳定的性能表现。
    3. 宽温范围:支持 -40°C 至 +105°C 的工作温度范围,适应恶劣环境。
    4. 优异的电气性能:低直流电阻(0.26Ω)和高自谐振频率(≥350MHz)使其能够高效运行于高频电路中。
    5. 符合 RoHS 标准:绿色环保设计,满足国际环保要求。
    6. 高可靠性:经过严格测试,确保长期稳定可靠的工作。

    应用案例和使用建议


    应用案例:
    - 手机充电电路:作为滤波电感,降低纹波电压,提高充电效率。
    - 无线通信模块:在射频电路中作为阻抗匹配元件,提升信号传输质量。
    - 电源管理电路:用于 DC-DC 转换器,增强滤波效果。
    使用建议:
    - 在高温环境下使用时,需注意散热设计,避免因过热导致性能下降。
    - 设计 PCB 布局时,尽量减少引线长度,以降低寄生效应的影响。
    - 如需更高的电流承载能力,可并联多个电感器使用。

    兼容性和支持


    - 兼容性:该电感器支持主流的 SMD 装配工艺,与多种焊锡材料兼容。
    - 技术支持:KEMET 提供详尽的产品文档和技术支持,帮助客户快速集成到其设计中。
    - 售后保障:产品已宣布为“过时”状态,但过往的支持信息仍然有效,用户可通过官方渠道获取相关资料。

    常见问题与解决方案


    1. 问题:如何判断电感器是否损坏?
    - 解决方案:使用万用表测量直流电阻,若超出规格范围,则可能损坏。

    2. 问题:高温环境下电感器性能为何下降?
    - 解决方案:加强散热措施,如增加散热片或优化通风设计。
    3. 问题:电感器无法通过回流焊?
    - 解决方案:检查焊接温度曲线是否符合要求,必要时调整参数。

    总结和推荐


    综合评估:
    - 优点:该电感器具备高精度、小尺寸、宽温范围等特点,非常适合现代电子设备的需求。
    - 缺点:产品已过时,未来可能面临供应链中断的风险。
    推荐意见:
    尽管产品已宣布过时,但对于当前仍有库存或现有设计的客户,仍是一个值得信赖的选择。对于新项目,建议选择替代品以确保长期供应稳定性。如需进一步咨询,请联系 KEMET 官方技术支持团队。

    最终结论:推荐指数:★★★☆☆(三星)

L0806BR47JSWST参数

参数
额定电流 430mA
Q值 -
测试频率 25.2MHz
电感值 470nH
饱和电流(LSAT) -
自谐振频率(SRF) 350MHz
容差 ±5%
直流电阻(DCR) 260mΩ
长*宽*高 2mm*1.6mm*1.8mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L0806BR47JSWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

L0806BR47JSWST数据手册

厂牌 PDF简要描述 下载
KEMET 贴片电感 KEMET L0806BR47JSWST L0806BR47JSWST数据手册

L0806BR47JSWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
