首页  >  产品百科  >  Z0603C101BPWZT

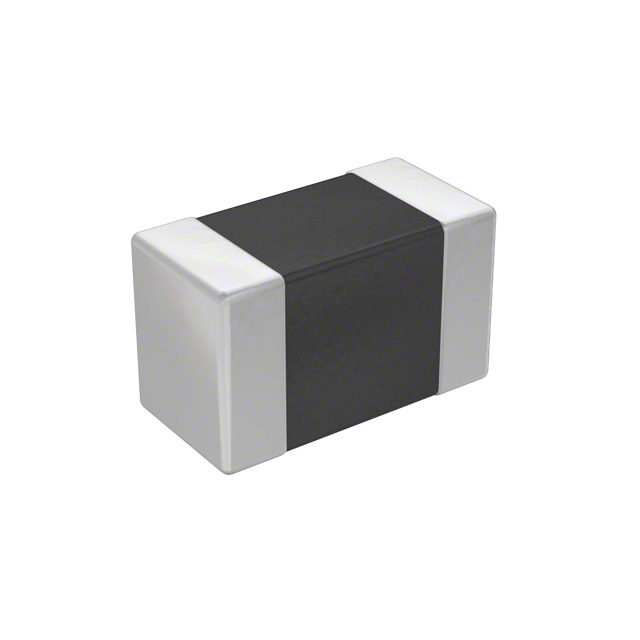

Z0603C101BPWZT

产品分类: 磁珠
厂牌: KEMET
产品描述: 2A 100Ω@100MHz 35mΩ 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: 2257778
供应商: 海外现货
标准整包数: 10
KEMET 磁珠 Z0603C101BPWZT

Z0603C101BPWZT概述


    产品简介


    KEMET F3115D 电子元器件技术手册
    KEMET Electronics Corporation 推出的 F3115D 系列表面贴装电感器及铁氧体磁珠(Ferrite Beads),包括线圈绕制芯片电感器(L-Wire Wound Chip Inductors)和多层芯片电感器(L-Multilayer Chip Inductors),是针对现代电子产品设计中的高效率、小型化需求而开发的产品系列。这些电感器广泛应用于数字相机(如数码相机 DSC 和摄像机 DVC)、个人数字助理(PDA)和其他便携式数字设备中。它们还特别适合用于直流-直流转换器电路(DC-DC Converter Circuits),能有效过滤杂波并提升电路稳定性。

    技术参数


    线圈绕制芯片电感器(L-Wire Wound Chip Inductors)
    | 序号 | 案例编号 | 封装尺寸 | 电感量 (μH) | 公差 | 最小自谐振频率 (MHz) | 直流电阻 (Ω) | 最大额定电流 (mA) | 测量频率 (MHz) |
    |
    | 1 | L0805C1R0MPWST | 0805 | 1.0 | ±20% | 100 | 0.15 | 300 | 7.96 |
    | 2 | L1007C1R0MPWST | 1007 | 1.0 | ±20% | 100 | 0.06 | 500 | 7.96 |
    多层芯片电感器(L-Multilayer Chip Inductors)
    | 序号 | 案例编号 | 封装尺寸 | 电感量 (μH) | 公差 | 最小自谐振频率 (MHz) | 直流电阻 (Ω) | 最大额定电流 (mA) | 测量频率 (MHz) |
    |
    | 1 | L1007C1R0MPWST | 1007 | 1.0 | ±20% | 100 | 0.06 | 500 | 7.96 |

    产品特点和优势


    - 高性能电感器:该系列产品采用优质材料制造,具有出色的稳定性和高频性能。
    - 低直流电阻 (Low Rdc):特别是 L-PWR 系列,提供更低的直流电阻,进一步降低功耗。
    - 高电流承载能力:部分型号如 L-PWI 系列能够承受高达数百毫安的电流。
    - 宽泛的工作温度范围:可在 -55°C 到 +105°C 的环境中稳定工作,适应各种极端条件。
    - 优异的自谐振频率:能够处理更高的频率,保证良好的电气性能。

    应用案例和使用建议


    案例一:便携式设备中的滤波器
    KEMET F3115D 系列电感器在便携式电子设备如智能手机、平板电脑中广泛应用。通过使用 L-PWS 或 L-PWF 系列,可以有效地滤除电源中的高频噪声和干扰信号,提高设备整体性能和用户体验。
    使用建议:
    - 在设计电源线路时,合理选择电感值,确保最佳的滤波效果。
    - 考虑电感器的工作温度,选择符合工作环境要求的型号。
    案例二:直流-直流转换器电路
    对于需要高效率和紧凑设计的直流-直流转换器,推荐使用 L-PWI 高电流型电感器。这种类型的电感器能够承受更大的电流,从而保持系统的高效运行。
    使用建议:
    - 在电路布局上,注意避免相邻元件间的电磁干扰。
    - 定期检查电路温度,确保电感器在安全范围内运行。

    兼容性和支持


    KEMET F3115D 系列电感器与其他标准 SMT 设备高度兼容,易于集成到现有设计中。KEMET 公司提供了全面的技术支持和售后服务,包括产品手册、设计指南和技术咨询,确保用户能够在整个生命周期内获得专业的技术支持。

    常见问题与解决方案


    问题一:产品出现发热问题
    解决方案:检查电路布局,确保电流路径最短,减少不必要的热量积聚。如果热源仍存在,考虑更换更高额定电流的电感器。
    问题二:电感器的精度不符合预期
    解决方案:确认所选型号的公差是否满足需求。如果有必要,可以选择更精确的公差等级,如 L-PWS 系列的 K 级别。

    总结和推荐


    KEMET F3115D 系列电感器凭借其卓越的性能、广泛的适用性和可靠的支持,成为电子设计中的理想选择。无论是便携式设备还是工业应用,这款电感器都能提供卓越的电气特性和稳定的运行表现。强烈推荐在涉及电源管理、滤波和高频信号处理的设计中使用 KEMET F3115D 系列电感器。

Z0603C101BPWZT参数

参数
额定电流 2A
阻抗@频率 100Ω@100MHz
直流电阻(DCR) 35mΩ
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0603C101BPWZT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0603C101BPWZT数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0603C101BPWZT Z0603C101BPWZT数据手册

Z0603C101BPWZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9563
100+ ¥ 0.9379
500+ ¥ 0.7231
1000+ ¥ 0.6954
2000+ ¥ 0.6834
库存: 1643
起订量: 220 增量: 0
交货地:
最小起订量为:100
合计: ¥ 93.79
直接购买
加入购物车
