ESD-R-47DB

产品分类: 磁芯
厂牌: KEMET

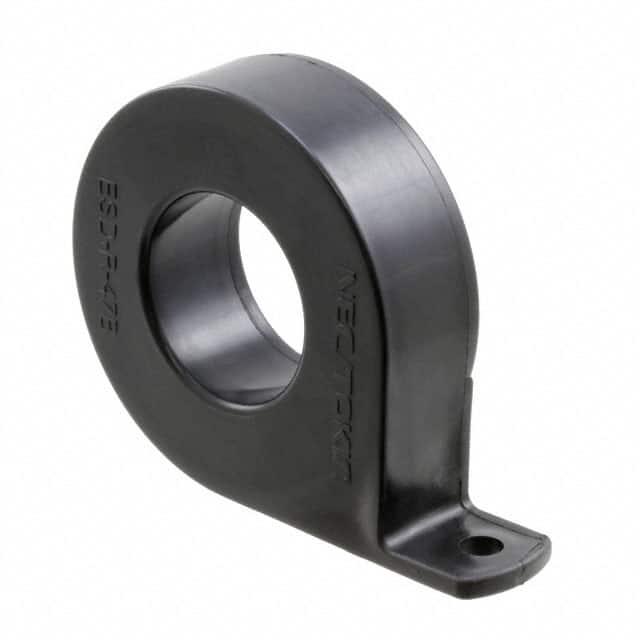

产品描述: Kemet 铁氧体磁珠 实心环形芯, 应用于一般电子,圆形电缆, 51.5 x 25.5 x 17.5mm
供应商型号:
供应商:
标准整包数: 0
KEMET 磁芯 ESD-R-47DB

ESD-R-47DB概述

    KEMET ESD-R-B 系列电子元器件:产品手册解析
    KEMET Electronics Corporation 的 ESD-R-B 系列电子元器件以其卓越的性能和广泛应用而在市场上享有盛誉。本手册详细介绍了这些电感磁芯的主要功能、技术规格、应用场景及其在电子设备中的重要作用。

    1. 产品简介


    产品类型:
    KEMET ESD-R-B 系列属于电磁干扰抑制电感磁芯(EMI Cores),专为圆电缆设计。
    主要功能:
    - 降低电路或系统中的电磁干扰(EMI)和传导噪声。
    - 具备低频和高频范围内的抑制效果。
    应用领域:
    广泛应用于消费电子产品、空调、电源调节器、冰箱、洗衣机以及工业和医疗设备等领域。

    2. 技术参数


    | 参数名称 | 说明 |

    | 材料选择 | MnZn 或 NiZn 磁芯材料 |
    | 频率范围 | MnZn: ≤ 10 MHz(AM 波段范围);NiZn:≤ 300 MHz(FM 波段范围) |
    | 安装方式 | 螺丝安装(需一颗 M4 螺钉) |
    | 燃烧等级 | UL94 V–2 阻燃材料 |
    | 工作温度 | −25°C 至 +60°C |
    | 外径尺寸 | 21.5 – 51.5 mm |
    | 内径尺寸 | 8.8 – 21.5 mm |
    | 厚度 | 13.0 – 17.5 mm |
    | 阻抗范围 | 根据实际应用场景测试确定 |

    3. 产品特点和优势


    - 多种频率选择:提供锰锌(MnZn)和镍锌(NiZn)两种材料选择,分别适用于 AM 和 FM 波段范围。
    - 坚固结构:采用固体结构设计,提高产品的可靠性和耐用性。
    - 安装简便:仅需一颗 M4 螺钉即可固定安装。
    - 阻燃设计:UL94 V–2 等级阻燃材料,确保产品安全。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:用于手机、笔记本电脑等设备的电源线或信号线。
    - 家电设备:如空调、冰箱、洗衣机等家用电器的电路保护。
    使用建议:
    - 在实际使用时,应根据具体频率范围需求选择合适的材料(MnZn 或 NiZn)。
    - 安装前应检查产品的外观和螺纹孔,确保安装过程顺利进行。

    5. 兼容性和支持


    - 兼容性:ESD-R-B 系列产品可与各种标准尺寸的环形磁芯配合使用。
    - 技术支持:KEMET 提供详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯安装过程中出现螺丝滑牙 | 更换合适大小的螺丝并重新安装 |
    | 设备工作时噪音大 | 检查安装是否牢固,确认频率匹配 |
    | 长期使用后出现故障 | 检查周围环境条件,确保符合存储要求 |

    7. 总结和推荐


    综上所述,KEMET ESD-R-B 系列电感磁芯凭借其卓越的性能和广泛的应用领域,在市场上的竞争力极强。无论是在消费电子产品还是工业设备中,都能发挥重要作用。对于需要高性能电磁干扰抑制的应用场景,强烈推荐使用 KEMET ESD-R-B 系列产品。

ESD-R-47DB参数

参数
电感系数(AI) -
初始磁导率 -
有效磁导率 -
磁路截面积 -
容差 -
磁体体积 -
磁心因数(ΣI/A) -
有效面积(Ae) -
直径 51.5mm
磁芯材料 锌,镍
磁路长度 -
长*宽*高 51.5mm*51.5mm*51.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装

ESD-R-47DB厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。
