首页  >  产品百科  >  Z0603C230BPWST

Z0603C230BPWST

产品分类: 磁珠
厂牌: KEMET
产品描述: 4A 23Ω@100MHz 7mΩ 0603 贴片安装 1.6mm*800μm*1mm
供应商型号: 2257791
供应商: 海外现货
标准整包数: 10

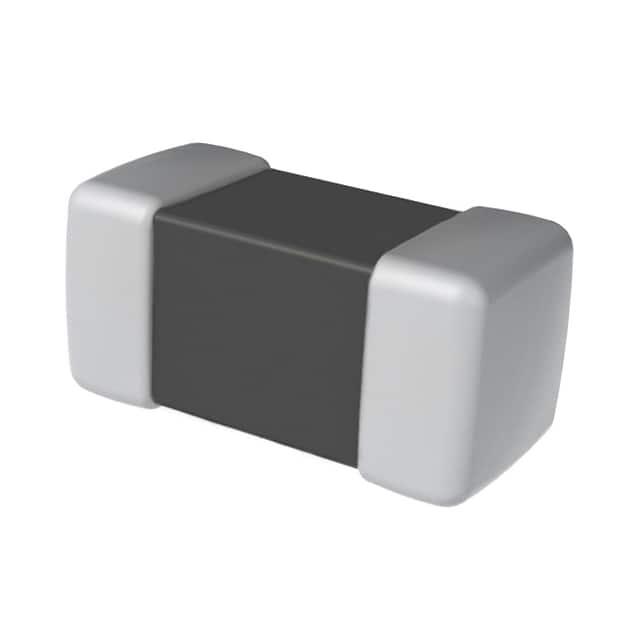

KEMET 磁珠 Z0603C230BPWST

Z0603C230BPWST概述

    KEMET Z-PWS Power Line Ferrite Chip Beads 技术手册

    产品简介


    KEMET Z-PWS Power Line Ferrite Chip Beads 是一款专为电源线过滤和EMI抑制设计的高性能电子元器件。这些芯片用于抑制辐射和传导噪声,广泛应用于各种数字移动设备中。其小尺寸的芯片能够修正数字信号波形并抑制高频噪声。

    技术参数


    KEMET Z-PWS Ferrite Chip Beads 的关键技术规格如下:
    - 阻抗范围:8 – 110 Ω(在100 MHz时)
    - 额定电流范围:4 – 6 A
    - 直流电阻范围:0.004 – 0.014 Ω
    - 工作温度范围:-40°C 到 +125°C
    - 额定电压:无特定信息
    - 尺寸规格:
    - 0603(1.60 x 0.80 x 0.30 mm)
    - 0805(2.00 x 1.25 x 0.50 mm)
    - 1206(3.20 x 1.60 x 0.50 mm)
    - 1806(4.50 x 1.60 x 0.50 mm)

    产品特点和优势


    1. 大电流承受能力:能够承受高达6 A的电流。
    2. 高可靠性和高能效:提供优异的抗高能量冲击的能力。
    3. 低寄生电容:由于其线圈结构,寄生电容极低。
    4. 多种材料选择:提供不同材料以适应不同的应用需求。
    5. 宽阻抗值范围:阻抗值从8 Ω到110 Ω不等,适用于多种应用场景。

    应用案例和使用建议


    KEMET Z-PWS Ferrite Chip Beads 在多个领域都有广泛应用,例如:
    - 个人电脑及平板电脑
    - USB差分传输线
    - 光盘存储和硬盘驱动
    - 射频电路
    - 数码相机
    - 网络安全设备
    - 开关调节器
    使用建议:
    1. 在处理和安装过程中要避免高温、高湿度和腐蚀性气体。
    2. 使用前应尽快打开包装,以保持最佳性能。
    3. 推荐使用标准的回流焊接工艺进行组装,峰值温度不超过260°C。

    兼容性和支持


    KEMET Z-PWS Ferrite Chip Beads 可与多种电子设备和元器件兼容。KEMET公司提供了详细的使用说明和技术支持,确保客户能够顺利地将这些产品集成到其设计中。同时,所有KEMET的产品均符合RoHS和REACH标准。

    常见问题与解决方案


    1. 问:如何存储这些芯片以保持最佳性能?
    - 答:应储存在正常工作环境中,温度不超过40°C,湿度不超过70%。避免长时间存储和暴露于高湿度、高温或腐蚀性气体中。

    2. 问:使用这些芯片需要什么样的焊接条件?
    - 答:推荐使用回流焊接工艺,峰值温度不超过260°C,时间为10秒以内。

    总结和推荐


    KEMET Z-PWS Power Line Ferrite Chip Beads 以其出色的电气特性和稳定性,在众多应用场景中表现出色。其优异的大电流承受能力和低寄生电容使其成为高性能电子产品中不可或缺的一部分。总体来说,我们强烈推荐这款产品用于需要严格控制EMI和高频噪声的应用中。
    如果您正在寻找一款高性能且可靠的电子元器件来提升您产品的性能,那么KEMET Z-PWS Power Line Ferrite Chip Beads绝对是一个值得考虑的选择。

Z0603C230BPWST参数

参数
额定电流 4A
阻抗@频率 23Ω@100MHz
直流电阻(DCR) 7mΩ
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0603C230BPWST厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

Z0603C230BPWST数据手册

厂牌 PDF简要描述 下载
KEMET 磁珠 KEMET Z0603C230BPWST Z0603C230BPWST数据手册

Z0603C230BPWST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.4252
100+ ¥ 1.0974
500+ ¥ 1.0566
1000+ ¥ 1.036
2000+ ¥ 1.0186
库存: 3880
起订量: 190 增量: 0
交货地:
最小起订量为:100
合计: ¥ 109.74
