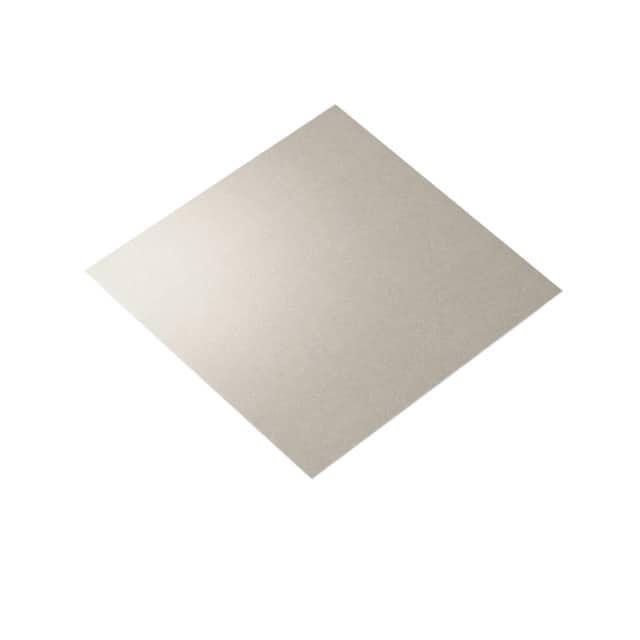

FX5(75)-120X120T2900

产品分类: 滤波器配件
厂牌: KEMET
产品描述: EMI Absorbers Sheet Polymer 1MOhm
供应商型号: ET-2949207
供应商: 海外现货
标准整包数: 1
KEMET 滤波器配件 FX5(75)-120X120T2900

FX5(75)-120X120T2900概述

    KEMET Flex Suppressor® Noise Suppression Sheet 技术手册解析

    1. 产品简介


    KEMET Flex Suppressor® 是一种专门设计用于抑制高频率噪声的柔性片材。这种材料以聚合物为基础,混合了微米级磁粉,均匀分散在整个材料中。这些柔性片材能够有效地抑制电磁波和共振,可以剪切成各种形状和尺寸。主要功能包括:
    - 电磁波抑制:防止电磁波进入并通过材料消散其磁结构。
    - 共振抑制:通过创建阻抗控制高频电流并抑制不必要的电磁共振。
    - 广泛的频段覆盖:从兆赫兹到吉赫兹范围内的频率。
    - 灵活且易于安装:适用于便携式设备。
    - 可定制形状:能够根据需要进行裁剪。
    - 环保材料:符合RoHS标准,无卤素、铅和其他有害物质。
    - 应用广泛:从移动电话、显示器到笔记本电脑和平板电脑等设备,都能有效抑制辐射噪声。

    2. 技术参数


    | 规格 | 高磁通率型 | 高频性能型 | 超高频型及UL 94 V-0阻燃型 | UL 94 V-0阻燃型 |

    | 有效频率 | 最高达10 GHz | 1到10 GHz | 1 GHz 到 40 GHz | 最高达10 GHz |
    | 操作温度 | -40至+105°C | -40至+105°C | -40至+105°C | -40至+125°C |
    | 厚度 | 0.025至1.0 mm | 0.025至0.3 mm | 0.1至1.0 mm | 0.05至0.5 mm |
    | 标准尺寸 | 240×240 mm | 240×240 mm | 240×240 mm | 240×240 mm |
    | 渗透率(3 MHz) | 150/160 | 25/35 | 10/60 | 100/140 |
    | 密度 | 3.3/3.8 | 3.1/3.9 | 4.5/3.1 | 3.1/3.7 |
    | 表面电阻率 | 1.0×10⁶ Ω/sq.| 1.0×10⁶ Ω/sq.| 1.0×10⁸ Ω/sq. | 1.0×10⁶ Ω/sq.|
    | 批准标准 | UL 94 HB | UL 94 HB | UL 94 V-0 | UL 94 V-0 |

    3. 产品特点和优势


    - 高效抑制:对高频率噪声具备出色的抑制能力,特别是在Wi-Fi和更高带宽的应用中表现尤为突出。
    - 环境友好:符合RoHS标准,无卤素、铅及其他有害物质。
    - 广泛适用:可适用于广泛的频段,从兆赫兹到吉赫兹。
    - 安装便捷:能够轻松剪裁成任何所需形状和尺寸,适用于不同场合。
    - 行业领先:具有最高的磁导率(最高可达130 μ),且为无卤素组成,具有UL 94 V-0认证的阻燃性。

    4. 应用案例和使用建议


    Flex Suppressor® 可应用于多种设备中以减少电磁干扰,如移动电话、显示器、数码相机、笔记本电脑、平板电脑和车载娱乐系统等。在特定环境中,如FM收音机、数字电视、LTE、GPS、Wi-Fi、蓝牙和光学收发器中,Flex Suppressor® 可以有效预防微波范围内的干扰,避免解感现象的发生。
    使用建议:
    - 在使用过程中,尽量保持该材料表面平整,以保证最佳的屏蔽效果。
    - 避免暴露于极端温度条件下,特别是在超高温环境下要特别注意。

    5. 兼容性和支持


    KEMET Flex Suppressor® 通常与其他设备兼容,但具体需要根据设备制造商的指南来确定。如果您有任何兼容性疑问,请联系KEMET公司获取技术支持。KEMET公司提供详细的技术文档和支持服务,确保您能够正确安装和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法有效抑制电磁干扰 | 确认设备的频率范围与Flex Suppressor® 的有效频率范围匹配;检查是否正确安装。 |
    | 安装时材料出现褶皱 | 确保安装前材料表面平整,并遵循正确的安装方法。 |
    | 使用后材料出现损坏 | 检查使用环境是否符合推荐操作条件。 |

    7. 总结和推荐


    KEMET Flex Suppressor® 是一款具有多项创新特性的高效噪声抑制材料。其在高频信号处理和屏蔽方面表现出色,特别适用于需要复杂屏蔽解决方案的现代电子设备。此外,它还具有广泛的频率范围覆盖、易于安装、环保等优点。因此,对于希望提升电子设备性能、降低电磁干扰的企业和个人来说,KEMET Flex Suppressor® 是一个值得推荐的选择。

FX5(75)-120X120T2900参数

参数
长*宽*高 120mm(长度)*120mm(宽度)
安装方式 黏合安装
零件状态 在售
包装方式 散装

FX5(75)-120X120T2900厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FX5(75)-120X120T2900数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET FX5(75)-120X120T2900 FX5(75)-120X120T2900数据手册

FX5(75)-120X120T2900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9369 ¥ 83.4702
10+ $ 7.8467 ¥ 65.912
50+ $ 7.8368 ¥ 65.8291
100+ $ 6.6794 ¥ 56.1068
250+ $ 6.3831 ¥ 53.6178
500+ $ 5.8182 ¥ 48.8725
1000+ $ 5.2491 ¥ 44.0922
库存: 35
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 83.47
