FLLD4080ATHT6

产品分类: EMI滤波器
厂牌: KEMET
产品描述: KEMET 三相电源线滤波器 FLLD4系列, 530/305 VAC, 底盘安装
供应商型号: 1368848
供应商: 海外现货
标准整包数: 1

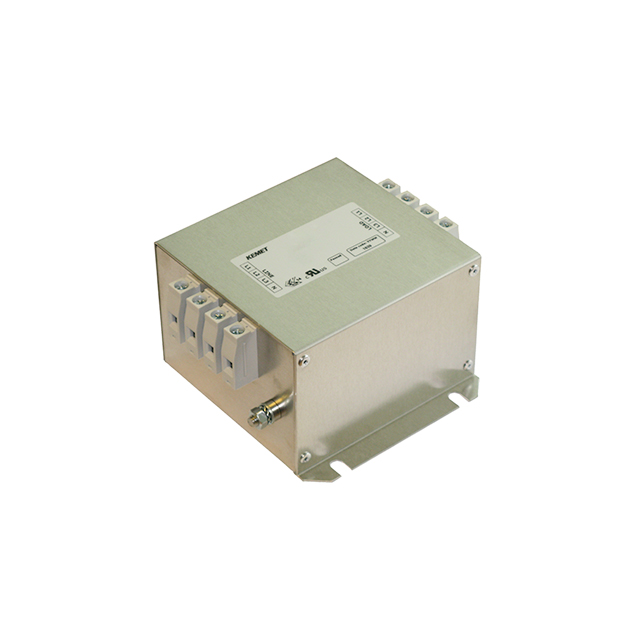

KEMET EMI滤波器 FLLD4080ATHT6

FLLD4080ATHT6概述


    产品简介


    本产品为KEMET的FLLD4-TH系列EMI滤波器,采用底盘安装式设计,具有高可靠性及紧凑尺寸的特点。这款滤波器主要用于电力系统中的电磁干扰(EMI)和射频干扰(RFI)抑制,能够显著提升系统的电磁兼容性。它适用于三相+中性线电源系统,并能在宽广的工作温度范围内稳定运行。

    技术参数


    - 产品型号: FLLD4080ATHT6 (别名:LLD4080ATHT6)
    - 产品系列: FLLD4-TH
    - 电压等级: 交流 530VAC
    - 额定频率: 50-60Hz
    - 额定电流: 80A (在50°C条件下)
    - 功率损耗: 20W (在25°C、50Hz条件下)
    - 泄漏电流: 11mA
    - 绝缘测试电压: 直流(端子到端子)2250VDC;直流(端子到外壳)3000VDC
    - 额定温度: 50°C
    - 工作温度范围: -25°C ~ +100°C
    - 气候类别: 25/100/21
    - 外形尺寸: 长230mm,宽135mm,高125mm
    - 包装规格: 散装,单个装

    产品特点和优势


    这款FLLD4-TH系列EMI滤波器具备高可靠性与高性能。其采用紧凑的设计,非常适合空间有限的应用场合。此外,该产品还符合IEC/EN 60939标准,通过了严格的测试验证,确保其在各类恶劣环境下也能稳定工作。其高耐压能力和优异的电磁兼容性使其成为众多工业应用的理想选择。

    应用案例和使用建议


    此款EMI滤波器适用于电力系统、工业自动化设备及各种需要高可靠性的电源系统中。在实际应用中,用户可以将其用于三相+中性线系统以有效抑制电源噪声。为了获得最佳性能,建议在安装时仔细考虑散热和接地措施,以确保滤波器能长期稳定运行。

    兼容性和支持


    该滤波器支持多种底盘安装方式,其设计符合行业标准,易于与现有系统集成。厂商提供了详尽的技术文档和售后支持,确保客户能够在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. 问: 过高的泄漏电流会影响系统稳定性吗?
    答: 泄漏电流在规定的11mA范围内通常不会对系统稳定性造成影响。如果出现异常,检查接线和接地是否正确。

    2. 问: 如何避免滤波器过热?
    答: 确保滤波器周围有足够的散热空间,遵循制造商推荐的安装指南,不要过度堆叠或遮挡滤波器。

    总结和推荐


    综上所述,KEMET的FLLD4-TH系列EMI滤波器是一款性能优异且可靠的产品,特别适合于电力系统和工业自动化应用中。其紧凑设计、高耐压能力以及优异的电磁兼容性使得它在市场上具有很强的竞争优势。对于寻求高效电源保护和噪声抑制的客户,我们强烈推荐这一系列产品。

FLLD4080ATHT6参数

参数
ESD保护 -
电感值 -
滤波器阶数 -
额定电压-DC -
额定电流 80A
中心频率 -
通道数 -
截止频率 -
电容值 -
电阻 -
电路技术 -
长*宽*高 230mm*135mm*125mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FLLD4080ATHT6厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FLLD4080ATHT6数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET FLLD4080ATHT6 FLLD4080ATHT6数据手册

FLLD4080ATHT6封装设计

查看详情并下载
Symbol
Footprint
3D Model
