EFF(01)-240X240T0800

产品分类: 滤波器配件
厂牌: KEMET
产品描述:
供应商型号: N-EFF(01)-240X240T0800
供应商: 云汉优选
标准整包数: 1

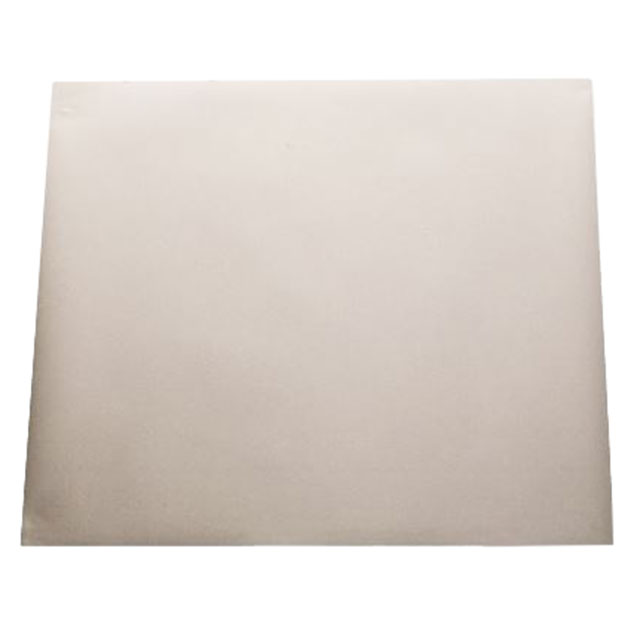

KEMET 滤波器配件 EFF(01)-240X240T0800

EFF(01)-240X240T0800概述

    Flex Suppressor® EF Series 技术手册解析

    1. 产品简介


    产品类型:
    Flex Suppressor® EF系列是KEMET电子公司开发的一种高效抑制高频噪声的柔性屏蔽材料。这类材料主要由聚合物基体与磁粉混合制成,具有高磁导率和良好的柔性。
    主要功能:
    - 高频噪声抑制
    - 谐振抑制
    - 电磁波抑制
    应用领域:
    适用于各种电子设备,如手机、笔记本电脑、数字相机、DVD播放器等。尤其在Wi-Fi、蓝牙等无线通信设备中,能有效降低辐射噪声,提高传输质量。

    2. 技术参数


    关键规格:
    - 厚度范围: 0.03 mm 至 1.0 mm
    - 操作温度: -40°C 至 +105°C
    - 相对磁导率(3 MHz): 60 至 130(不同型号有所区别)
    - 表面电阻: 1.0 x 10^5 Ω 至 1.0 x 10^6 Ω
    - 热导率: 0.22 W/mK 至 1.3 W/mK
    - 额定频率: 直至10 GHz
    注意事项:
    - 所有技术参数均为非保证值。
    - 厚度为0.2 mm和0.3 mm的产品是由多层0.1 mm片材叠合而成。
    - 在进行电路参数测量时,表面电阻值仅作为参考,不代表绝缘特性。

    3. 产品特点和优势


    - 灵活易用: 能够适应不同形状和尺寸的应用需求。
    - 多功能性: 既能抑制谐振也能抑制电磁波。
    - 安装简便: 减少了安装时间。
    - 环境友好: 符合RoHS标准,无卤素,无铅。
    - 卓越的性能: 高频段噪声抑制效果显著,适合移动通讯设备。

    4. 应用案例和使用建议


    应用案例:
    - 设备噪声抑制: 将Flex Suppressor®直接应用于设备外壳或电缆周围,可有效减少反射噪声。
    - 模块间串扰抑制: 在两个电路板之间使用Flex Suppressor®可减少串扰干扰。
    - 芯片噪声抑制: 将其直接贴在IC或LSI顶部以减少辐射噪声。
    - 天线和屏蔽开口处的噪声抑制: 可以环绕于屏蔽壳开口处,减少反射噪声。
    使用建议:
    - 应避免接触导电材料,必要时需进行绝缘处理。
    - 安装前请清洁安装区域,确保表面干燥且无油污。

    5. 兼容性和支持


    兼容性:
    Flex Suppressor®可以与多种金属屏蔽材料搭配使用,但安装过程中需要确保表面洁净并覆盖隔热材料。
    支持服务:
    KEMET提供详尽的技术文档及支持服务,用户可在购买后通过其官网获取更多资源。

    6. 常见问题与解决方案


    问题一:产品厚度变化对性能有何影响?
    解决方案:
    - 不同厚度的Flex Suppressor®产品具有不同的磁导率和表面电阻值。具体选择应根据实际应用需求而定。
    问题二:如何正确安装产品以避免导电材料接触?
    解决方案:
    - 在接触导电材料的区域进行绝缘处理。确保安装前彻底清洁并保持干燥。

    7. 总结和推荐


    综上所述,Flex Suppressor® EF系列是一款高性能、多功能的柔性屏蔽材料,特别适用于高频噪声抑制。其具备出色的谐振和电磁波抑制能力,且易于安装。建议用于需要高可靠性的电子产品中,例如无线通信设备、数字设备等。KEMET公司提供的优质技术支持和售后服务也使得该产品在市场上具有较高的竞争力。

EFF(01)-240X240T0800参数

参数
长*宽*高 240mm(长度)*240mm(宽度)
安装方式 黏合安装
零件状态 新设计不推荐
包装方式 散装

EFF(01)-240X240T0800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EFF(01)-240X240T0800数据手册

厂牌 PDF简要描述 下载
KEMET 滤波器配件 KEMET EFF(01)-240X240T0800 EFF(01)-240X240T0800数据手册

EFF(01)-240X240T0800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 33.7186 ¥ 286.6081
9+ $ 32.1669 ¥ 273.4187
17+ $ 31.2426 ¥ 265.5621
20+ $ 30.0492 ¥ 255.4182
库存: 27
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1146.43
