P409CP224M275AH221

产品分类: EMI滤波器
厂牌: KEMET
产品描述: KEMET 220nF纸质电容, P409系列, 275V 交流, 通孔安装, 20.3mm线距, ±20%容差
供应商型号: 2474623
供应商: 海外现货
标准整包数: 1

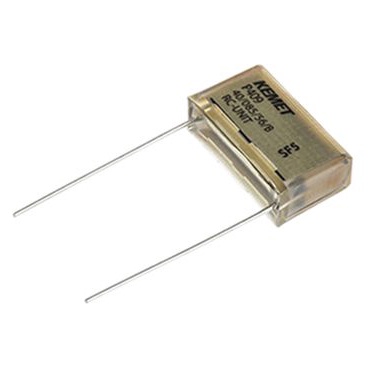

KEMET EMI滤波器 P409CP224M275AH221

P409CP224M275AH221概述


    产品简介


    产品类型及主要功能
    P409系列是KEMET电子公司生产的一款多层金属化纸封装且浸渍的电容器,具有自熄灭材料,符合UL 94 V–0的要求。这款电容器主要用作接触保护、接触干扰抑制和瞬态抑制,特别适用于全球范围内的交流线电磁干扰抑制和RC网络。
    应用领域
    P409系列电容器广泛应用于各种电子设备中,例如电视、电脑、工业控制设备等。它们能够有效防止交流线路中的电磁干扰,提高设备的稳定性和可靠性。

    技术参数


    - 额定电压:275 VAC(50/60 Hz)
    - 电容范围:0.047 – 0.47 µF
    - 电容公差:±20%
    - 电阻范围:22 – 470 Ω
    - 电阻公差:±30%
    - 引脚间距:15.2 – 25.4 mm
    - 气候类别:40/085/56/B(IEC 60068–1)
    - 包装:符合IEC 60286–2标准的带状包装
    - 罗马标准符合(RoHS)且无铅端子
    - 工作温度范围:−40°C 至 +85°C

    产品特点和优势


    - 自愈性:即使在频繁过压的情况下,也能确保长寿命。
    - 良好的离子化抗性:由于浸渍纸介质的原因,抗离子化能力强。
    - 高dv/dt能力:能够快速响应电压变化。
    - 稳定性:浸渍纸保证了优异的稳定性和可靠性,尤其是在持续运行的应用中。

    应用案例和使用建议


    典型应用场景
    P409系列电容器通常用于接触保护、接触干扰抑制和瞬态抑制。具体应用场景包括电视机、计算机、工业控制系统等。
    使用建议
    1. 在焊接过程中,建议使用SnAgCu (SAC) 或SnCu合金进行焊接,以避免高温对组件造成的损坏。
    2. 波峰焊可能导致小尺寸聚丙烯电容器受损,因此需要格外小心。
    3. 推荐使用KEMET建议的波峰焊曲线,详见图1。
    4. 选择性焊接过程中,需特别注意防止过热。

    兼容性和支持


    - 兼容性:P409系列电容器可以与其他符合IEC标准的电子元件和设备兼容。
    - 支持和服务:KEMET提供详尽的技术支持和维护服务,用户可以通过其官网或联系销售人员获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 波峰焊过程中的电容器损坏 | 遵循KEMET的焊接曲线建议,使用适当的预热和冷却过程。 |
    | 电容器在焊接过程中的表面温度过高 | 严格控制焊接温度和时间,确保不超过推荐限值。 |

    总结和推荐


    综合评估
    P409系列电容器以其出色的自愈性能、良好的稳定性、宽广的工作温度范围和高dv/dt能力,在接触保护、接触干扰抑制和瞬态抑制等领域表现出色。此外,其卓越的可靠性和兼容性使得它在多种应用场景中都能保持高效稳定的工作状态。
    推荐使用
    鉴于其出色的表现和广泛的应用范围,强烈推荐在各类电子设备中使用P409系列电容器。无论是对稳定性的需求还是对抗干扰的需求,它都能满足大部分应用的要求。对于需要高度可靠性和稳定性的应用,更是不可或缺的选择。
    希望上述内容能帮助您更好地了解并选用KEMET P409系列电容器。如果您有任何疑问或需要进一步的信息,请随时联系KEMET技术支持团队。

P409CP224M275AH221参数

参数
ESD保护
电路技术 RC
额定电压-DC 630V
截止频率 -
电容值 220nF
中心频率 -
电感值 -
滤波器阶数 1
电阻 220Ω
额定电流 -
通道数 1
长*宽*高 24mm*11.3mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

P409CP224M275AH221厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

P409CP224M275AH221数据手册

厂牌 PDF简要描述 下载
KEMET EMI滤波器 KEMET P409CP224M275AH221 P409CP224M275AH221数据手册

P409CP224M275AH221封装设计

查看详情并下载
Symbol
Footprint
3D Model
