T530D687M003ATE010

产品分类: 钽电容
厂牌: KEMET
产品描述: 680μF 2000h@ 105°C ±20% 3V 10mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: 399-4129-2-ND
供应商: Digi-Key
标准整包数: 1

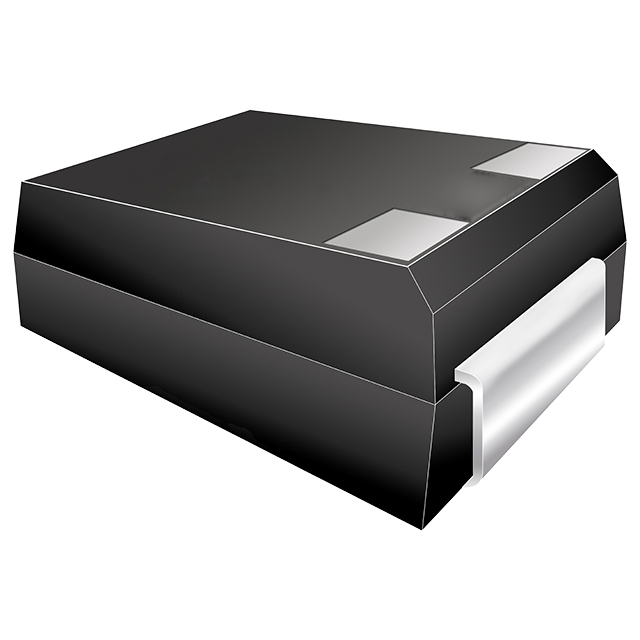

KEMET 钽电容 T530D687M003ATE010

T530D687M003ATE010概述

    KEMET有机电容器(KO-CAP)技术手册

    产品简介


    KEMET有机电容器(KO-CAP)是一款采用导电聚合物阴极的固体电解质电容器,能够提供非常低的等效串联电阻(ESR)和高频率下的电容保持能力。KO-CAP结合了多层陶瓷电容器的低ESR、铝电解电容器的高电容值和钽电容器的体积效率,集成在一个表面贴装的封装中。不同于液态电解质电容器,KO-CAP具有超长的工作寿命和高纹波电流能力,特别适合于直流电源应用。

    技术参数


    - 额定电压范围: 2 V至75 V
    - 温度范围: 工作温度为−55°C至125°C
    - 电容范围: 4.7 µF至1,500 µF(120 Hz/25°C)
    - 电容公差: K级(10%),M级(20%)
    - ESR: 额定电压下的ESR可低至5 mΩ
    - 纹波电流能力: 高
    - 使用寿命: 通过加速老化测试
    - 电气特性: 符合RoHS标准,无卤素,阻燃环氧树脂符合UL94 V-0等级
    - 封装尺寸: 多种选择,覆盖从小型到大型的各种封装尺寸

    产品特点和优势


    KO-CAP有机电容器具有以下几个显著特点:
    - 低ESR: 达到5 mΩ,提高了功率密度。
    - 稳定性能: 在宽泛的温度和电压范围内保持稳定的电容值。
    - 长期可靠性: 没有老化效应,高纹波电流能力。
    - 高效空间利用率: 体积小且电容密度高。
    - 高频特性: 优秀的高频电容保持能力。

    应用案例和使用建议


    KO-CAP适用于广泛的电子设备和系统,包括:
    - DC/DC转换器: 提供高效的能量转换。
    - 音频和音响电路: 改善音质表现。
    - 电源输入: 提升系统的整体稳定性。
    - 便携式电子设备: 如笔记本电脑、显示器和USB设备。
    - 电信和消费电子产品: 如高精度服务器和测试设备。
    使用建议:
    - 对于需要大电容的应用,可以选择较大尺寸的产品。
    - 针对高频率应用,应选择具备优良高频特性的型号。
    - 考虑到环境条件,如温度和湿度变化较大的场合,建议选择能承受更高温度等级的产品。

    兼容性和支持


    KO-CAP电容器与各种电子元件和设备高度兼容,支持广泛的电压和温度范围。制造商提供全面的技术支持和维护服务,确保客户能够在设计和使用过程中获得必要的帮助。

    常见问题与解决方案


    - 问: 为什么电容器在某些情况下会失效?
    - 答: 可能是由于过高的纹波电流导致的过热或者过压情况。解决方案是在设计时确保足够的散热并控制电压水平。
    - 问: 如何提高电容器的使用寿命?
    - 答: 降低应用电压和工作温度可以显著延长电容器的使用寿命。具体计算公式如下:
    \[
    TAF = e^{[\frac{Ea}{k}(\frac{1}{273+TA}-\frac{1}{273+TC})]}
    \]
    其中,\(TAF\) 是温度加速因子,\(Ea\) 是活化能,\(k\) 是玻尔兹曼常数,\(TA\) 是应用温度,\(TC\) 是类别温度。

    总结和推荐


    综上所述,KEMET有机电容器(KO-CAP)在许多应用领域表现出色,特别是在要求低ESR和高电容保持能力的应用中。其独特的技术和可靠性使其成为众多电子设备的理想选择。我们强烈推荐使用KO-CAP电容器来提升系统性能和可靠性。

T530D687M003ATE010参数

参数
电容值 680μF
工作寿命 2000h@ 105°C
ESR-等效串联电阻 10mΩ@ 100kHz
容差 ±20%
额定电压 3V
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T530D687M003ATE010厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T530D687M003ATE010数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T530D687M003ATE010 T530D687M003ATE010数据手册

T530D687M003ATE010封装设计

查看详情并下载
Symbol
Footprint
3D Model
