LDEIA1100KA0N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1nF ±10% 涤纶,聚乙烯萘酸酯 250V 120V 1206 焊接安装,贴片安装 3.3mm*1.7mm*1.1mm
供应商型号: 11M-LDEIA1100KA0N00
供应商: 云汉优选
标准整包数: 1

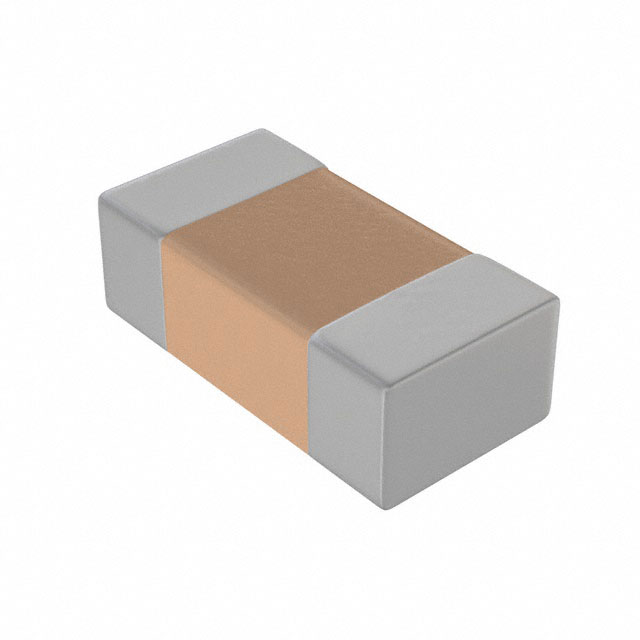

KEMET 薄膜电容 LDEIA1100KA0N00

LDEIA1100KA0N00概述

    # KEMET Surface Mount Polyethylene Naphthalate (PEN) Film Capacitor LDE

    产品简介


    KEMET公司的LDE系列是面向高可靠性要求和高温环境应用设计的表面贴装聚萘二甲酸乙二醇酯(Polyethylene Naphthalate, PEN)薄膜电容器。该系列产品符合严格的汽车电子委员会(Automotive Electronics Council, AEC)Q200认证标准,适用于多种应用场合,包括滤波、定时、旁路及耦合等。

    技术参数


    - 额定电压: 50 – 1,000 VDC,40 – 250 VAC
    - 电容范围: 0.001 – 4.7 μF
    - 尺寸代码(EIA): 1206 – 6054
    - 容差: ±10%, ±20%, ±5%(可按需定制)
    - 气候类别: 55/125/56
    - RoHS合规: 铅和卤素自由端子
    - 工作温度范围: −55°C 至 +125°C
    - 电气特性: 在不同频率下的最大电压和电流值见下图

    产品特点和优势


    LDE系列PEN薄膜电容器具有以下显著优势:
    - 高可靠性和耐温性能: 能够承受广泛的温度变化并保持稳定的电气特性。
    - 宽广的工作电压范围: 从50 VDC到1,000 VDC,满足多种应用需求。
    - 多种电容值选择: 提供从0.001 μF到4.7 μF的多个电容值,适用面广。
    - AEC-Q200认证: 符合汽车工业的严格要求,确保高质量和稳定性。
    - 符合RoHS标准: 环保设计,适合现代电子产品的需求。

    应用案例和使用建议


    典型应用
    - 滤波:用于电源电路中的滤波。
    - 定时:在定时电路中提供稳定的电容值。
    - 旁路:在高频信号路径中提供旁路作用。
    - 耦合:用于信号传输中的耦合作用。
    使用建议
    - 在高湿度环境下使用时,建议使用具有较高绝缘电阻的产品型号。
    - 在高温环境中使用时,应注意其额定温度范围内的工作条件。
    - 对于需要高精度的应用,选择容差较小的型号以确保稳定性能。

    兼容性和支持


    LDE系列PEN薄膜电容器可与其他电子元器件无缝集成,广泛应用于各种电子设备中。KEMET公司提供全面的技术支持和服务,确保客户能够充分利用这些产品的优势。

    常见问题与解决方案


    问题1: 如何确定合适的电容值?
    - 解决方案: 根据具体应用要求选择合适的电容值。对于高频滤波和旁路应用,选择小容量电容;对于低频滤波和耦合应用,则选择大容量电容。
    问题2: 如何进行正确的焊接?
    - 解决方案: 建议使用Sn/Ag/Cu焊膏,并确保焊点厚度在0.10 – 0.15 mm之间。焊接过程中,建议峰值温度达到210°C以上,以确保良好的焊接效果。

    总结和推荐


    KEMET LDE系列PEN薄膜电容器凭借其卓越的性能、高可靠性及广泛的应用范围,在市场上具有极高的竞争力。推荐在需要高可靠性、宽工作温度范围和精确电容值的电路设计中使用此系列产品。对于需要通过严格认证的汽车电子应用,LDE系列无疑是最佳选择之一。

LDEIA1100KA0N00参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
额定电压-AC 120V
额定电压-DC 250V
ESR-等效串联电阻 -
长*宽*高 3.3mm*1.7mm*1.1mm
通用封装 1206
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEIA1100KA0N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEIA1100KA0N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEIA1100KA0N00 LDEIA1100KA0N00数据手册
