首页  >  产品百科  >  T496B225K020ATE3K5

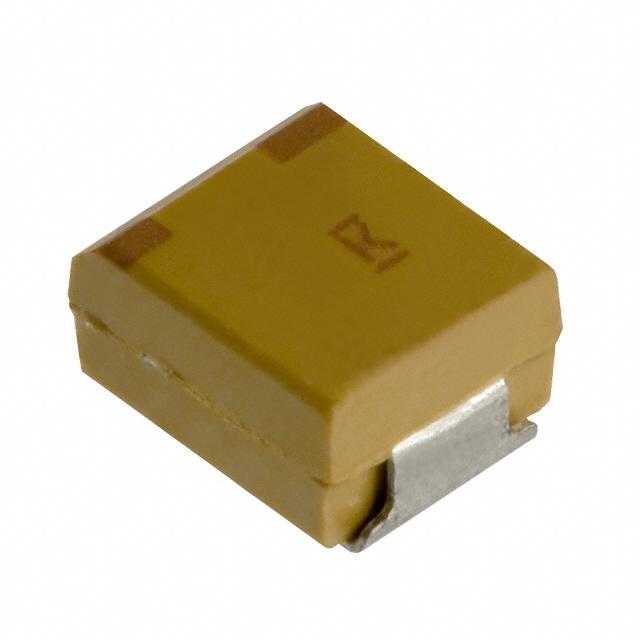

T496B225K020ATE3K5

产品分类: 钽电容
厂牌: KEMET
产品描述: 2.2μF ±10% 20V 3.5Ω 3528-21 贴片安装 3.5mm*2.8mm*2.8mm
供应商型号: SSE-T496B225K020ATE3K5
供应商: 海外现货
标准整包数: 2000
KEMET 钽电容 T496B225K020ATE3K5

T496B225K020ATE3K5概述

    KEMET T496 Fused Tantalum Chip Capacitors

    1. 产品简介


    KEMET T496 钽电容是一款表面贴装型电容器,特别设计用于保护电路免受短路损害。它适用于需要内置熔断功能的应用场合,比如高端服务器和电信终端设备中的去耦合和滤波应用。该系列产品采用“失败安全”设计理念,内置的熔断器组件能够有效防止高故障电流引起的电路损坏。此外,这款钽电容通过EIA标准535BAAC认证,符合环保要求。

    2. 技术参数


    - 熔断器特性: 电容内置熔断器能在4安培及以上故障电流下于1秒内激活。
    - 电气特性: 电容值范围从0.15到330μF,耐压范围为4到50VDC。
    - 工作温度范围: -55°C 至 +125°C。
    - 储存条件: 环境温度最高达125°C时,在0V条件下能储存2000小时。
    - 额定容量范围: 在120Hz/25°C下的额定电容范围为0.15到477μF。
    - 封装形式: 标准有C(6032-28)、D(7343-31)和X(7343-43)三种尺寸,每种尺寸都有多种电容值选择。
    - 封装兼容性: 带有锡镀层(Sn)和铅焊层(SnPb)两种选项,符合RoHS标准。

    3. 产品特点和优势


    - 专利熔断器设计: 独特的专利熔断器装配使得该产品具备出色的短路防护能力,保护电路免受潜在的高额故障电流损害。
    - 高可靠性测试: 对C、D和X尺寸的产品进行了100%的浪涌电流测试。
    - 高温稳定性: 能够承受从-55°C到+125°C的极端温度变化。
    - 无卤素环氧树脂: 绿色环保材料确保在工业和消费电子产品中的广泛应用。
    - 阻抗频率响应曲线: 具有良好的频率响应和低ESR特性。

    4. 应用案例和使用建议


    - 典型应用: 用于计算机和通信终端设备中的去耦合和滤波,特别是在需要内置熔断功能的高端服务器上。
    - 实际使用场景: 由于其出色的热稳定性和大容量电容值,该产品非常适合高速数据处理系统和高频滤波应用。
    - 使用建议: 在安装前确保电容极性正确连接,建议进行定期的环境和负载稳定性测试,以保证长期可靠的运行。

    5. 兼容性和支持


    - 与其他电子元器件兼容: 该产品与其他表面贴装技术(SMT)兼容,便于在现代PCB板上安装。
    - 厂商支持: KEMET提供详尽的技术文档和支持服务,确保用户在使用过程中遇到的问题能得到及时解答。

    6. 常见问题与解决方案


    - Q: 电容出现熔断现象?
    - A: 检查是否存在过大的故障电流。如果检测到短路或其他过载情况,应立即排查并解决根源问题。
    - Q: 电容的使用寿命?
    - A: 电容经过严格的85°C环境下耐久测试,寿命可达2000小时以上。为延长使用寿命,建议保持在工作温度范围内使用,并避免过高的电压或电流冲击。

    7. 总结和推荐


    KEMET T496 钽电容凭借其卓越的安全性能、宽泛的工作温度范围及出色的产品可靠性,成为了许多关键应用的理想选择。其强大的熔断器设计和广泛的应用场景使其在现代电子设备中占据了一席之地。无论是对可靠性有极高要求的服务器系统还是其他高性能应用,T496都是您的理想之选。因此,强烈推荐此产品应用于需要高稳定性和可靠性的项目中。

T496B225K020ATE3K5参数

参数
电容值 2.2μF
工作寿命 -
ESR-等效串联电阻 3.5Ω
容差 ±10%
额定电压 20V
长*宽*高 3.5mm*2.8mm*2.8mm
通用封装 3528-21
安装方式 贴片安装

T496B225K020ATE3K5厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T496B225K020ATE3K5数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T496B225K020ATE3K5 T496B225K020ATE3K5数据手册

T496B225K020ATE3K5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.8948 ¥ 7.5613
4000+ $ 0.8309 ¥ 7.0212
8000+ $ 0.7756 ¥ 6.5536
12000+ $ 0.7272 ¥ 6.1445
20000+ $ 0.6843 ¥ 5.7825
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 15122.6
