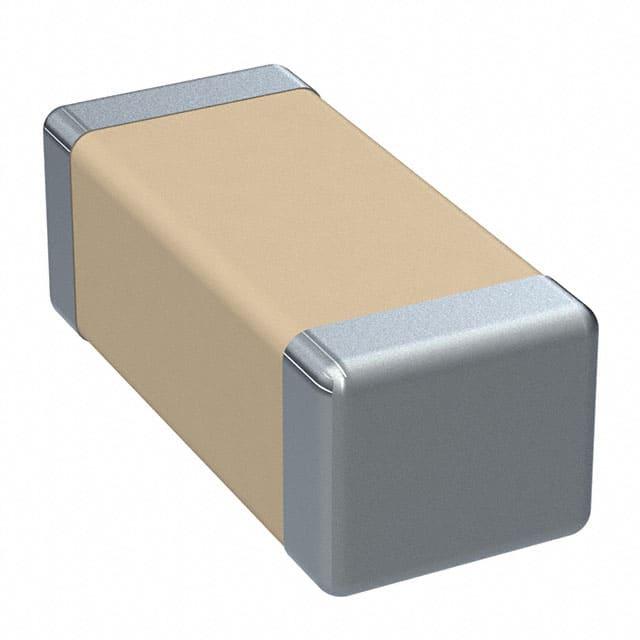

C1206C202JCGAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 2nF ±5% C0G(NP0) 500V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1206C202JCGAC7800

C1206C202JCGAC7800概述

    # KEMET 高压C0G多层陶瓷片式电容器(SMD MLCCs)产品技术手册

    产品简介


    KEMET推出的高电压表面贴装多层陶瓷芯片电容器(SMD MLCCs)采用C0G介质,具有温度补偿特性,适合谐振电路应用或需要电容稳定性的场合。C0G电介质在时间和电压条件下无电容变化,并且温度相关电容变化非常小(仅限于±30ppm/°C)。该系列产品的工作温度范围为-55°C至+125°C。
    产品类型
    - 高电压C0G多层陶瓷芯片电容器
    - 额定电压范围:500 V至10,000 V
    主要功能
    - 温度补偿特性
    - 谐振电路应用的理想选择
    - 零电容漂移(与时间、电压无关)
    - 极低的温度相关电容变化
    应用领域
    - 高频功率转换器
    - 宽带隙半导体(如碳化硅SiC和氮化镓GaN)系统
    - 消声器(高dv/dt应用)
    - 谐振电路(如LLC电路、无线充电等)
    - 时序控制
    - 滤波器设计

    技术参数


    尺寸和封装
    | 尺寸代码 | 公制尺寸 | 长度 (mm) | 宽度 (mm) | 厚度 (mm) |

    | 0603 | 1608 | 1.60 | 0.80 | 见表格2 |
    | 0805 | 2012 | 2.00 | 1.25 | 0.50 |
    | 1206 | 3216 | 3.20 | 1.60 | 0.50 |
    | 1210 | 3225 | 3.20 | 2.50 | 0.50 |
    | 1808 | 4520 | 4.70 | 2.00 | 0.60 |
    | 1812 | 4532 | 4.50 | 3.20 | 0.60 |
    电气特性
    - 操作温度范围:-55°C至+125°C
    - 电容值范围:1 pF至0.15 μF
    - 额定电压:500 V、630 V、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、10 kV
    - 介电强度:超过额定电压的150%-130%
    - 损耗因子(DF):最大值为0.1% @ 25°C
    - 绝缘电阻:最小值为1,000兆欧姆微法拉或100千兆欧姆

    产品特点和优势


    独特功能和优势
    - 极低的ESR和ESL
    - 高纹波电流能力
    - 不随电压变化的电容稳定性
    - 温度变化对电容影响极小
    - 无压电噪声
    - 符合RoHS、REACH和无铅标准

    应用案例和使用建议


    实际使用场景
    - 在高频功率转换器中作为滤波器使用
    - 在宽禁带半导体(如SiC和GaN)系统中作为消声器
    - 在LLC谐振电路中用于提高效率
    使用建议
    - 根据具体应用场景选择合适的电容值和电压等级
    - 确保电路设计符合电容器的工作条件,避免过载
    - 在高温环境下使用时需注意散热设计

    兼容性和支持


    兼容性
    - 与各种主流电子元件和设备高度兼容
    - 支持标准SMD焊接工艺
    厂商支持
    - 提供详尽的技术文档和支持服务
    - 客户可联系KEMET获取进一步的帮助和技术指导

    常见问题与解决方案


    问题1:电容器在高温下出现性能下降
    解决方案:检查电路设计是否合理,确保电容器工作在推荐的工作范围内,并考虑增加散热措施。
    问题2:电容器老化导致性能降低
    解决方案:定期检测电容器状态,必要时更换老化严重的电容器。
    问题3:焊接过程中出现虚焊现象
    解决方案:使用适当的焊接参数,确保焊接质量,必要时可进行二次焊接。

    总结和推荐


    综合评估
    KEMET的高电压C0G多层陶瓷片式电容器以其卓越的性能、稳定的电容特性和广泛的适用性,在高频功率转换器、宽禁带半导体系统等领域表现出色。其极低的ESR和ESL特性使其成为高性能电路的理想选择。
    推荐结论
    强烈推荐此系列产品用于需要高可靠性和高性能的电子电路中。无论是对于普通商业应用还是汽车行业,这些电容器都能提供出色的表现和支持。

C1206C202JCGAC7800参数

参数
电容值 2nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C202JCGAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C202JCGAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C202JCGAC7800 C1206C202JCGAC7800数据手册

C1206C202JCGAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
