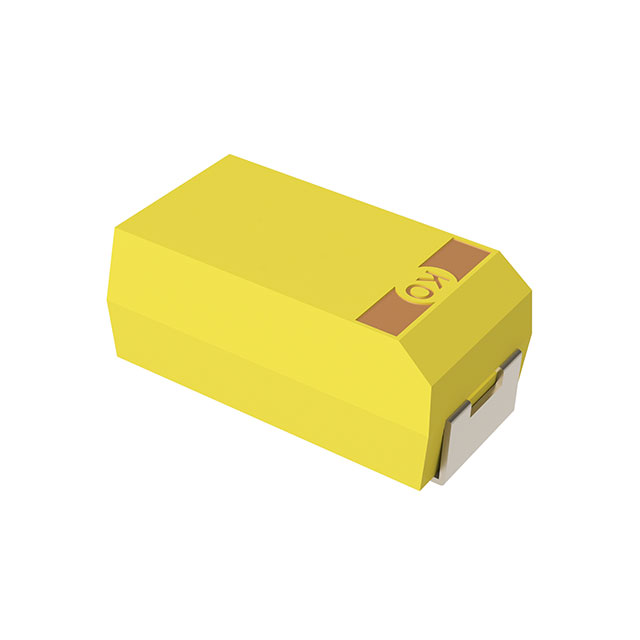

T543X336M050ATE040

产品分类: 钽电容
厂牌: KEMET
产品描述: 33μF 2000h@ 105°C ±20% 50V 40mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: ET-2506598
供应商: 海外现货
标准整包数: 1
KEMET 钽电容 T543X336M050ATE040

T543X336M050ATE040概述

    KEMET T543 Up-Screen Commercial Polymer Electrolytic Capacitors

    产品简介


    KEMET T543 Up-Screen Commercial Polymer Electrolytic Capacitors 是一种固态有机电解质电容器,具有导电聚合物阴极。这种电容器结合了多层陶瓷电容器的低等效串联电阻(ESR)、铝电解电容器的高容量和钽电容器的体积效率,集成在一个表面贴装封装中。相比基于液态电解质的电容器,KEMET T543具有更长的操作寿命和更高的纹波电流能力。

    技术参数


    - 电压范围:2.5 – 63 VDC
    - 温度范围:-55°C 到 105°C/125°C
    - 容差:K(±10%),M(±20%)
    - 频率响应:120 Hz时的介电损耗(DF)
    - 纹波电流能力:最高为2.5VDC时,纹波电流可达1,116 mA
    - ESR (100 kHz):具体数值取决于型号
    - 最大漏电流:≤ 0.1 CV (µA),持续5分钟
    - 尺寸:多种尺寸可供选择,如3216-18、3528-21等,重量因型号而异
    - 封装方式:标准卷带包装(符合EIA 481)

    产品特点和优势


    - 超低ESR:提供非常低的等效串联电阻,使得频率稳定性更好。
    - 高频电容保持率:在高频条件下具有出色的电容保持性能。
    - 100%加速稳态老化测试:确保长期稳定性。
    - 100%浪涌电流测试:增加使用寿命和可靠性。
    - 环保材料:无卤素环氧树脂,符合RoHS要求。
    - 高可靠性:平均故障率为0.5%/1,000小时,具有较长的操作寿命。

    应用案例和使用建议


    典型应用包括:
    - DC/DC转换器
    - 开关模式电源
    - 雷达脉冲电容
    - 电信设备(移动电话和基站)
    - 滤波和去耦合,尤其是在需要低ESR或良性失效模式的应用场合
    建议在使用时考虑到极端温度和湿度条件,选择适合特定应用环境的产品。若需要进一步咨询,请联系当地代表或现场应用工程师。

    兼容性和支持


    KEMET T543与标准EIA外壳尺寸兼容,方便用户根据应用需求选择合适的型号。KEMET还提供K-SIM软件工具,帮助用户模拟组件行为。厂商提供标准的技术支持和维护服务,确保产品的长期稳定运行。

    常见问题与解决方案


    1. 问题:电容器出现过热现象
    - 解决方案:检查电路设计,确保负载合理且没有过流情况。

    2. 问题:纹波电流过高导致故障
    - 解决方案:降低工作频率或选用更高额定纹波电流的型号。

    3. 问题:安装过程中出现损坏
    - 解决方案:遵循正确的安装流程,使用合适的工作台环境并确保静电防护。

    总结和推荐


    总体而言,KEMET T543 Up-Screen Commercial Polymer Electrolytic Capacitors 在多个方面表现出色,适用于各种严苛环境下的应用。它们拥有低ESR、高电容保持率和长期稳定性等优点。建议在需要高性能电容解决方案的应用中使用此产品,特别是在高可靠性要求的环境中。
    通过以上详细描述,我们看到了KEMET T543电容器在性能、应用以及可靠性方面的优越性。这不仅是一个值得信赖的选择,而且在许多关键应用中表现卓越。

T543X336M050ATE040参数

参数
电容值 33μF
工作寿命 2000h@ 105°C
ESR-等效串联电阻 40mΩ@ 100kHz
容差 ±20%
额定电压 50V
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T543X336M050ATE040厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T543X336M050ATE040数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T543X336M050ATE040 T543X336M050ATE040数据手册

T543X336M050ATE040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.8068 ¥ 108.2172
25+ $ 11.6388 ¥ 98.3482
50+ $ 10.0622 ¥ 85.0254
100+ $ 8.9017 ¥ 75.2193
500+ $ 8.2066 ¥ 69.3459
1000+ $ 7.7178 ¥ 65.2158
2000+ $ 7.6971 ¥ 65.0403
库存: 411
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 108.21
