R46KI22200001K1

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 22nF ±10% 聚丙烯 560V 275V 通孔安装 18mm*5mm*11.1mm
供应商型号: 80-R46KI22200001K1
供应商: Mouser
标准整包数: 1

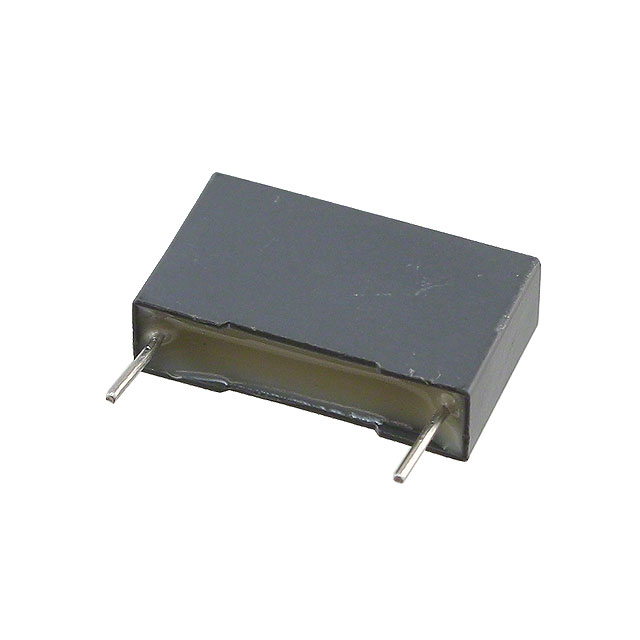

KEMET 薄膜电容 R46KI22200001K1

R46KI22200001K1概述


    产品简介


    Metallized Polypropylene Film EMI Suppression Capacitors (R46系列) 是一种专为抑制电磁干扰(EMI)设计的产品。该电容器符合X2安全分类标准,适用于世界各地需要在跨线应用中进行EMI抑制的情况。这些电容器特别适用于那些在电容器故障时不会导致用户接触电击的应用场景。它们不适用于串联于电网的应用。

    技术参数


    - 认证: ENEC, UL, cUL, CQC
    - 安全分类: X2 (IEC 60384-14)
    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 电容容差: ±20%, ±10%
    - 气候类别: 40/110/56, IEC 60068-1
    - 包装: 符合IEC 60286-2标准
    - 环保合规: RoHS认证,无铅端子
    - 工作温度范围: -40°C 至 +110°C
    - 工厂测试: 100% 屏蔽测试,测试电压为2,200 VDC/1,500 VAC
    - 自愈性: 具有自愈性

    产品特点和优势


    R46系列电容器具备多种独特的功能和优势:
    1. 高安全性: X2安全分类确保在任何情况下电容器失效都不会导致用户触电。
    2. 高温适应性: 工作温度范围广,可适应极端环境。
    3. 自愈性: 自愈功能减少了因局部损坏而导致的整体失效风险。
    4. 环保材料: RoHS认证和无铅端子确保符合环保要求。
    5. 认证齐全: 获得多项国际认证,如ENEC, UL, cUL, CQC,适用于全球市场。

    应用案例和使用建议


    应用案例
    这些电容器广泛应用于需要EMI抑制的设备中,例如电源转换器、变频器、照明设备和家用电器。特别是在那些不允许用户接触到危险电压的应用场合,R46系列电容器能够提供必要的保护。
    使用建议
    - 安装注意事项: 尽管具有自愈性,但在安装过程中仍需小心避免机械损伤。
    - 焊接工艺: 建议采用波峰焊或回流焊,但需严格遵循制造商提供的焊接曲线以防止过度热应力。
    - 热应力管理: 鉴于聚丙烯材质对温度敏感,建议避免使用可能导致高温的焊接方法。

    兼容性和支持


    R46系列电容器设计用于各种标准封装和引脚间距选项,确保其易于集成到现有的电子设计中。KEMET公司提供全面的技术支持,包括产品手册、应用指南和技术咨询。

    常见问题与解决方案


    - Q: 如何选择合适的电容器型号?
    - A: 根据具体应用所需的电压等级、电容值及引脚间距来选择。

    - Q: 如何避免焊接过程中的热损伤?
    - A: 严格按照制造商推荐的焊接曲线进行操作,避免过度加热。

    总结和推荐


    总体而言,R46系列电容器是一款高性能且安全可靠的EMI抑制电容器。其广泛的应用领域、全面的安全认证和优秀的电气性能使其成为众多行业中的理想选择。强烈推荐用于需要EMI抑制的工业和消费电子产品中。

R46KI22200001K1参数

参数
电容值 22nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC 560V
ESR-等效串联电阻 -
长*宽*高 18mm*5mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KI22200001K1厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KI22200001K1数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KI22200001K1 R46KI22200001K1数据手册

R46KI22200001K1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.3446
10+ $ 0.3013 ¥ 2.546
100+ $ 0.2185 ¥ 1.8463
1000+ $ 0.203 ¥ 1.7157
2000+ $ 0.1566 ¥ 1.3233
库存: 3257
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.34
