R75MN34704030J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±5% 聚丙烯 400V 220V 通孔安装 26.5mm*7mm*16.1mm
供应商型号: 399-12751-ND
供应商: Digi-Key
标准整包数: 1

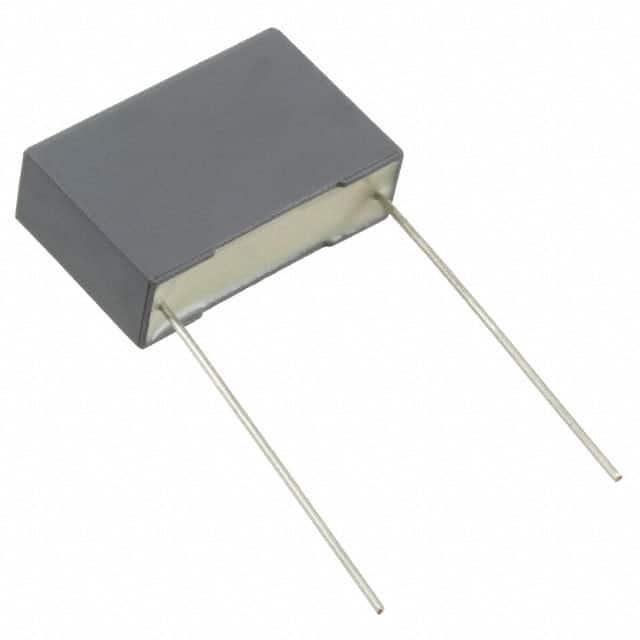

KEMET 薄膜电容 R75MN34704030J

R75MN34704030J概述

    # KEMET R75 系列单层金属化聚丙烯电容器技术手册

    产品简介


    基本介绍
    KEMET R75 系列电容器是一款高性能的单层金属化聚丙烯电容,适用于脉冲和高频电路应用。其核心材料为聚丙烯薄膜,采用径向镀锡引线连接,具有卓越的电性能和可靠性。此系列电容器经过严格的环境测试,特别适合汽车级(AEC-Q200认证)及高电压、大电流的应用场景。
    主要功能
    - 高频率、高脉冲稳定性
    - 支持宽电压范围(160–2,000 VDC)
    - 优异的耐温性能(-55°C 至 +105°C)
    应用领域
    R75 系列广泛应用于多个领域,包括但不限于:
    - 谐振电路
    - 高频逆变器(如SCR和IGBT)
    - 硅基碳化物(SiC)器件的耦合电路
    - 工业自动化和电力传输系统

    技术参数


    以下是R75系列的主要技术规格:
    | 参数 | 规格描述 |

    | 额定电压(VDC) | 160–2,000 V |
    | 电容范围(μF) | 0.000022–33 μF |
    | 引脚间距(mm) | 5–37.5 mm |
    | 电容公差 | ±2.5%, ±5%, ±10%, ±20% |
    | 工作温度范围 | -55°C至+105°C |
    | 封装特性 | 自熄性塑料外壳,符合UL 94 V-0阻燃标准 |
    | 电气特性 | 自愈功能 |

    产品特点和优势


    特殊功能
    1. 自愈功能:在过电压或异常情况下,能够自动修复损坏区域。
    2. AEC-Q200 认证:满足汽车级电子部件的严格要求。
    3. 宽温域适应:具备卓越的温度适应能力,在极端环境下依然稳定运行。
    市场竞争力
    - 极低的漏电流(< 0.005x初始值)
    - 高达200,000小时的使用寿命(85°C下)
    - 符合RoHS标准,环保无卤素选项可选

    应用案例和使用建议


    典型应用
    - 谐振电路:在高频应用中提供精准的相位调整和能量存储。
    - 工业逆变器:处理快速切换和高压脉冲的挑战。
    使用建议
    1. 在设计高频电路时,选择合适的电容值以减少寄生电感。
    2. 配套散热装置可显著延长高温条件下的使用寿命。
    3. 对于恶劣环境,考虑增加额外的防潮保护措施。

    兼容性和支持


    兼容性
    R75系列电容器可直接与主流集成电路和模块兼容,适配各种工业标准接口。
    厂商支持
    - 提供详尽的技术文档和样品支持。
    - 全球服务网络,确保及时响应客户需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容值偏差较大 | 检查焊接工艺是否正确,重新焊接 |
    | 长期使用出现性能下降 | 更换密封不良的产品并检查环境湿度 |
    | 脉冲电流过高导致发热严重 | 添加散热片或降低工作频率 |

    总结和推荐


    综合评估
    KEMET R75系列电容器以其卓越的性能、广泛的适用性和可靠的质量控制脱颖而出,是高性能工业和汽车应用的理想选择。
    推荐理由
    - 广泛的电压和温度范围使其适用性强。
    - AEC-Q200认证表明其符合严苛的汽车标准。
    - 优异的环境适应能力和长久的寿命周期。
    综上所述,KEMET R75系列电容器值得推荐用于需要高稳定性和高性能的应用场景。

R75MN34704030J参数

参数
电容值 470nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 220V
额定电压-DC 400V
长*宽*高 26.5mm*7mm*16.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R75MN34704030J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R75MN34704030J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R75MN34704030J R75MN34704030J数据手册

R75MN34704030J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7135 ¥ 14.4791
10+ $ 1.1167 ¥ 9.4363
50+ $ 0.8994 ¥ 7.6001
100+ $ 0.7959 ¥ 6.6608
500+ $ 0.6673 ¥ 5.5842
1000+ $ 0.6237 ¥ 5.2192
2500+ $ 0.5746 ¥ 4.8084
5000+ $ 0.5429 ¥ 4.5437
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.47
