F850BV473M300A

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±20% 聚丙烯 通孔安装 9.5mm(宽度)
供应商型号: TS-F850BV473M300A
供应商: 海外现货
标准整包数: 100

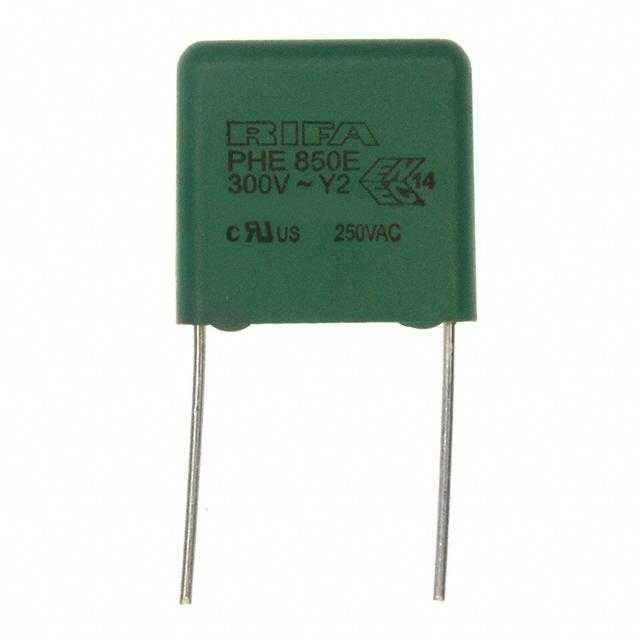

KEMET 薄膜电容 F850BV473M300A

F850BV473M300A概述


    产品简介


    PHE85系列电容器是一种符合RoHS标准的Y2类EMI抑制电容器,采用金属化聚丙烯材料制成,具有出色的抗电磁干扰能力。这类电容器专为Y2(线到地)应用设计,广泛应用于各类电子设备的噪声抑制场景。其主要功能是降低电源线路中的电磁干扰,提升系统运行稳定性。
    典型应用场景包括:通信设备、工业控制设备、家用电器、医疗设备以及消费电子产品。这些设备对EMI抑制性能有较高要求,PHE85系列产品能够满足严格的国际标准如EN/IEC 60384-14:2013和UL 60384-14。

    技术参数


    以下是PHE85系列电容器的关键技术参数:
    | 参数 | 规格值 |

    | 额定电压 | 300 VAC(50/60 Hz) |
    | 容量范围 | 0.001 μF 至 1.0 μF |
    | 温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | ≤ 0.33 μF:≥ 30,000 MΩ |
    > 0.33 μF:≥ 10,000 MΩ |
    | 损耗因子(tanδ) | @ 1 kHz:≤ 0.2%;@ 10 kHz:≤ 0.4% |
    | 工作湿度 | 相对湿度:90%-95%,温度:+40°C |
    | 端子测试电压 | DC 5000 V,AC 2500 V |
    PHE85系列电容器通过了多项严格测试,包括振动、高低温循环、湿度、燃烧行为等,确保其在苛刻环境下的可靠性和耐用性。

    产品特点和优势


    1. 高可靠性:PHE85系列电容器采用自熄灭材料封装,满足UL 94V-0标准,提供优异的防火性能。
    2. 小型化设计:相比传统Y2电容器,PHE85系列拥有更小的体积和更低的高度,适合紧凑型设计。
    3. 广泛的适用性:支持多种安装方式和引脚间距,方便灵活布局。
    4. 高性能:低损耗因子和高绝缘电阻,确保稳定的电气性能。
    这些特点使PHE85系列电容器在市场上具有较强的竞争力,尤其适用于需要高性能EMI抑制的应用场景。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于电信设备中以减少线路噪声。
    - 医疗设备:帮助医疗设备通过电磁兼容性测试。
    - 消费电子:例如电视、音响等,提升用户体验。
    使用建议:
    1. 合理选型:根据具体应用需求选择合适的额定电压和容量。
    2. 安装注意:避免直接串联于主电路中,确保连接稳固。
    3. 环境适应性:优先考虑工作环境的温度、湿度和振动情况,确保最佳性能。

    兼容性和支持


    PHE85系列电容器与大多数主流电子设备兼容,包括但不限于消费电子、工业自动化设备等。制造商提供详尽的技术文档和在线支持(详见Kemet官网www.kemet.com),以帮助用户快速解决问题并优化设计。

    常见问题与解决方案


    1. 问题:电容器在高温环境下表现不稳定。
    - 解决办法:确认所选型号的额定温度范围是否满足需求,必要时更换更高温限的产品。

    2. 问题:安装后出现短路现象。
    - 解决办法:检查接线是否正确,确保焊接质量良好。
    3. 问题:设备未能通过EMC测试。
    - 解决办法:调整电容器的容量和数量,优化电路布局。

    总结和推荐


    PHE85系列电容器以其小巧的设计、卓越的性能和广泛的兼容性,在EMI抑制领域表现出色。无论是对于需要高可靠性还是小型化设计的场合,这款产品都堪称理想之选。经过全面分析,我们强烈推荐此产品用于对EMI敏感的应用场景。
    如果您正在寻找一款兼具高性能和经济性的EMI抑制电容器,PHE85系列无疑是您的首选!

F850BV473M300A参数

参数
电容值 47nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC -
长*宽*高 9.5mm(宽度)
安装方式 通孔安装

F850BV473M300A厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F850BV473M300A数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F850BV473M300A F850BV473M300A数据手册

F850BV473M300A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.6704 ¥ 5.6985
600+ $ 0.611 ¥ 5.1938
1200+ $ 0.5837 ¥ 4.9613
2700+ $ 0.5369 ¥ 4.564
5100+ $ 0.5141 ¥ 4.3702
库存: 0
起订量: 400 增量: 1
