T491B226K016AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 22μF 2000h@ 125°C ±10% 16V 2.2Ω 1411 贴片安装 3.5mm*2.8mm*2.1mm
供应商型号: 31M-T491B226K016AT
供应商: 云汉优选
标准整包数: 5

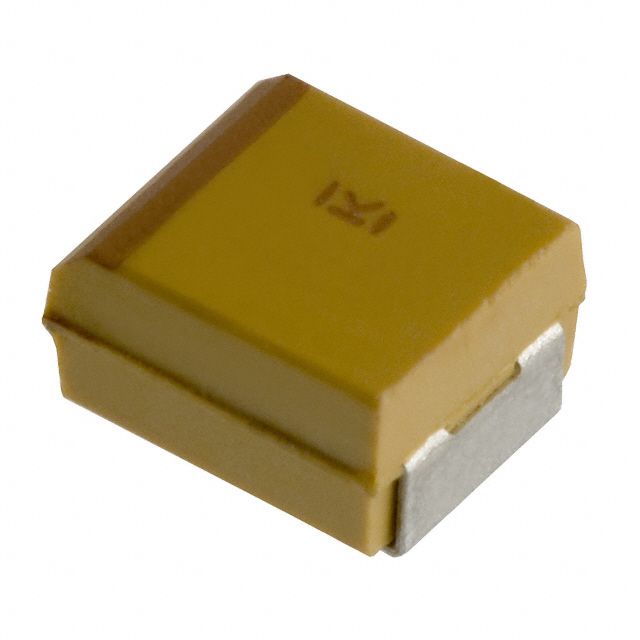

KEMET 钽电容 T491B226K016AT

T491B226K016AT概述

    电子元器件产品技术手册:KEMET T491 钽电容器

    产品简介


    KEMET T491 是一款专门设计用于高度自动化表面贴装工艺和设备的钽电容器,适用于多种工业领域的表面贴装设计。该产品集成了KEMET公司世界知名的固态钽技术,融合了最新的材料、工艺和自动化技术,确保了卓越的总性能和价值。KEMET T491 符合 EIA标准535BAAC的要求,被评为J-STD-020下的湿敏级别1,无限制的存储寿命。

    技术参数


    - 基本规格
    - 电容范围:0.1 μF 至 1,000 μF
    - 容差:±10%,±20%
    - 工作电压范围:2.5 VDC 至 50 VDC
    - 操作温度范围:−55°C 至 +125°C
    - 封装形式:卷带(符合EIA 481标准)
    - 电气特性
    - 介质损耗因数(DF):参考具体型号的电气规范表
    - 等效串联电阻(ESR):参考具体型号的电气规范表
    - 泄漏电流:≤ 0.01 CV (µA) 在额定电压下5分钟后

    产品特点和优势


    KEMET T491 具有以下几个显著特点和优势:
    - 材料与制造:采用高性能材料和先进工艺,确保稳定性和可靠性。
    - 封装标准:符合 EIA标准535BAAC 和 EIA 481,适合所有带料放置单元。
    - 电气特性:提供广泛的电容值和工作电压选择,满足多种应用场景需求。
    - 兼容性:提供100%锡镀层、金镀层等多种终端镀层选项,兼容多种焊接系统。

    应用案例和使用建议


    KEMET T491 适用于多种应用场合,例如DC/DC转换器、便携式电子设备、电信设备和控制单元中的去耦和滤波。使用时,需注意以下几点:
    - 安装位置:确保电容器与PCB之间的接触良好,避免热膨胀导致的机械应力。
    - 环境条件:在极端温度环境下使用时,需考虑电容器的工作温度范围,确保在允许范围内正常工作。

    兼容性和支持


    KEMET T491 支持100%锡镀层和金镀层,可以与其他标准表面贴装组件无缝集成。KEMET提供详细的技术支持文档,包括K-SIM软件工具,以帮助用户进行精确的仿真和测试。

    常见问题与解决方案


    1. 问题:在高温环境下,电容器出现异常。
    - 解决方法:检查是否超过额定工作温度范围,确保操作在推荐范围内。
    2. 问题:电容器无法达到预期的电容值。
    - 解决方法:确认实际工作条件与电容器规格表中规定的条件一致。
    3. 问题:在回流焊过程中出现焊点问题。
    - 解决方法:使用适当的回流焊温度曲线,并确保焊膏的选择与电容器终端兼容。

    总结和推荐


    KEMET T491 是一款高度可靠且多功能的钽电容器,具有广泛的应用范围和出色的电气性能。该产品经过严格测试,确保在各种苛刻环境下的稳定性和耐久性。对于需要高性能、高可靠性的应用场景,强烈推荐使用KEMET T491。
    总的来说,KEMET T491 是市场上的一款优质钽电容器,不仅在性能上表现出色,还提供了良好的技术支持和服务。无论是开发新项目还是替换现有设计,KEMET T491 都是一个值得信赖的选择。

T491B226K016AT参数

参数
电容值 22μF
容差 ±10%
额定电压 16V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 2.2Ω
长*宽*高 3.5mm*2.8mm*2.1mm
通用封装 1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T491B226K016AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T491B226K016AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T491B226K016AT T491B226K016AT数据手册

T491B226K016AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9455
50+ ¥ 0.8094
150+ ¥ 0.7427
500+ ¥ 0.69
库存: 11
起订量: 5 增量: 2000
交货地:
最小起订量为:5
合计: ¥ 4.72
